Почему фаза бьет током, а ноль нет

Человек, прикоснувшийся к оголённым проводам, обычно получает удар электрическим током, но это происходит не во всех случаях. Если контакт происходит только с одним проводом, то он может пройти без каких-либо последствий.

В этой ситуации грамотные электромонтёры говорят, что человек дотронулся не к фазному проводнику, а к нейтрали. Однако людям, далёким от электротехники, непонятно, почему фаза бьет током, а ноль нет.

Что такое ноль

Первоначально в бытовых розетках было постоянное напряжение и электроснабжение производилось по двум проводам. В конце XIX постоянный ток был заменён трёхфазным переменным, причём для каждой фазы прокладывались два провода, в результате чего использовалась шестипроводная система электропитания.

По предложению Доливо-Добровольского по одному из проводов каждой пары были совмещены в общем нулевом проводе, а катушки генераторов и вторичные обмотки понижающих трансформаторов подключены по схеме «звезда», при которой концы обмоток соединены вместе и к этой клемме подключается этот проводник.

нулевой провод в щите

Это позволило уменьшить количество проводов и сечение нейтральной жилы, по которой протекает не полный ток фаз, а только уравнительный. В настоящее время место соединения нулевого проводника с трансформатором дополнительно подключается к контуру заземления подстанции.

Информация! При равномерном распределении нагрузки по фазам в трехфазной сети, ток в нейтрали отсутствует.

Как «приходят» в дом фаза и ноль

Электрический ток протекает только по замкнутой цепи и в большинстве квартир используется однофазное электропитание, для которого необходимы два провода — ноль и фаза, однако к многоэтажным домам походят четыре провода — три фазных и нейтраль, а к некоторым пять.

В этом случае к ним добавляется защитное заземление, а в квартирах проводка прокладывается трёхжильным проводом. Существуют так же схемы электроснабжения, в которых внутриквартирное заземление подключается к вводному домовому электрощитку.

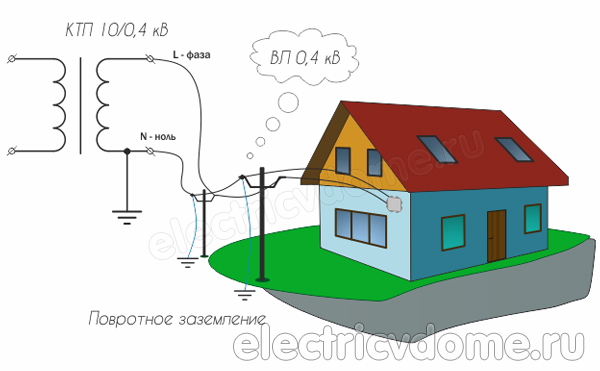

Подвод электроэнергии к жилым районам производится от трансформаторной подстанции, на которой установлен понижающий трёхфазный трансформатор. Его вторичные обмотки соединены по схеме «звезда», к средней точке которой подключены нулевой провод и контур заземления. Такая схема электроснабжения называется «с глухозаземлённой нейтралью«.

как приходят фаза и ноль в дом_faza i nol na linii

В такой системе напряжение 220В, которое необходимо для работы бытовых электроприборов, имеется между любым из фазных проводов и нейтралью.

Поэтому в этажном щитке кабеля, подходящие от каждой из квартир, подключаются к разным фазам и общей нейтрали.

Информация! Равномерное распределение потребителей необходимо для уменьшения тока в каждом из линейных проводников и уравнительного тока в нейтрали.

Почему нулевой провод не бьется током?

В розетку приходит два провода, а с защитным заземлением три. У них разное назначение и различные последствия в случае прикосновения к оголённым жилам руками без специальных средств защиты.

Почему фаза бьет током

Причиной того, почему фаза бьет током, а ноль нет, является, как сказано выше, тот факт, что для протекания электрического тока необходима замкнутая цепь между проводниками с разным потенциалом.

В том случае, если человек прикасается к фазному проводнику, то ток проходит по пути «фаза-человек-заземлённый пол-глухозаземлённая нейтраль трансформатора«. Даже если пол сухой, а на человеке надета обувь с резиновой подошвой, сопротивление этих элементов может оказаться недостаточным для защиты от поражения током.

Почему ноль не бьёт током

Если прикосновение к фазе опасно, то почему ноль не бьет током? Дело в том, что если контакт происходит с нейтральным проводником, цепь замыкается между проводниками с одинаковым потенциалом.

почему ноль не бьет током

Технически, люди находящиеся в квартире и стоящие на полу, заземлены или, крайнем случае, изолированы от контура. Нейтраль, в свою очередь, на трансформаторной подстанции подключена к глухозаземлённой нейтрали и также заземлена.

В каких случаях прикосновение к нейтрали опасно

Следует отметить, что при неравномерном распределении нагрузки по фазам сила тока, протекающая по нейтрали, может быть значительной величины.

В результате при большой протяжённости ЛЭП падение напряжения в этом проводнике и потенциал на его клемме в розетке может составить 20В и более. Прикосновение к этому проводу будет достаточно болезненным, а в некоторых случаях опасным.

Важно! При обрыве нейтрали на участке между зданием и понижающим трансформатором напряжение на нулевой клемме может достигать 220В. Прикасаться к такому проводнику опасно для жизни.

Вывод

Как видно из материалов статьи, ответ на вопрос, почему фаза бьет током, а ноль нет достаточно простой. Эти проводники имеют разный потенциал по отношению к заземлённым элементам здания, в том числе напольным покрытием, на котором стоит человек.

На фазной клемме имеется напряжение сети — 220В, а второй конец нейтрали заземляется на подстанции и имеет одинаковый потенциал со зданием и находящимися в нём людьми.

Однако прикосновение к нулю может быть опасным при обрыве нейтрального проводника. В этом случае на нём появляется высокое напряжение.
