Как правильно паять паяльником

Несмотря на большое количество современных способов соединения проводов в самых ответственных местах используется пайка. Кроме того, этот метод применяется при ремонте электронных плат и изготовлении электронного оборудования.

Однако выполнение этой операции является достаточно сложным и для надёжного соединения деталей необходимо знать, как правильно паять паяльником.

Что нужно для пайки проводов

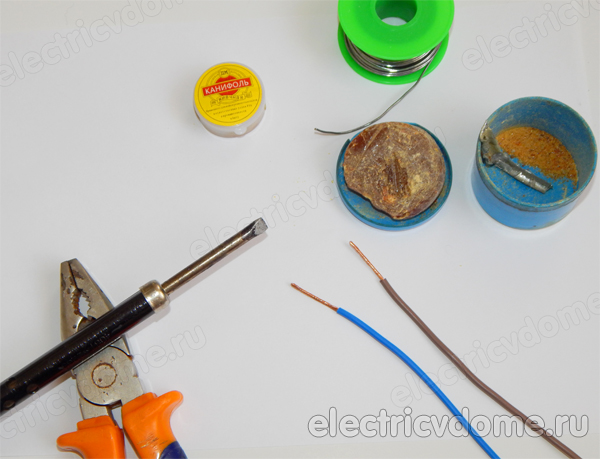

Для пайки проводов необходимы специальные инструменты и материалы. Это паяльник, припой, флюс или канифоль. Могут так же понадобиться дополнительные приспособления, которые упрощают работу.

Паяльник

Это главный инструмент, необходимый для пайки, без которого невозможен сам процесс. Он состоит из пластиковой или деревянной рукоятки, нагревательного элемента и медного жала, которое осуществляет пайку. В большинстве моделей жало является съёмным и может быть разной формы.

что нужно для пайки_chto nuzhno dlya pajki

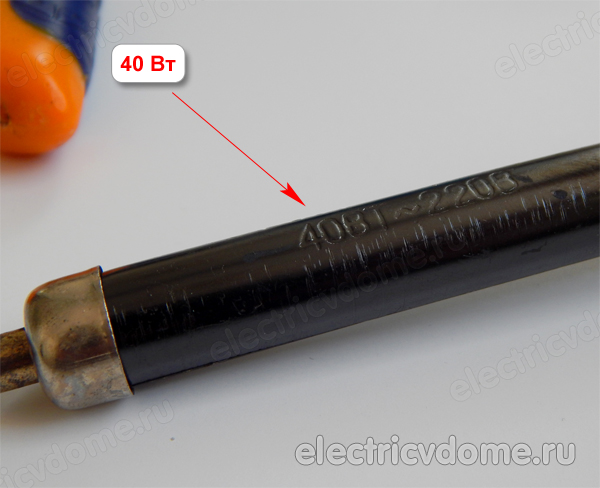

В зависимости от предполагаемых задачи мощность разных моделей аппаратов может быть от 5 Вт до 200 Вт, причём, чем больше размер деталей, тем мощнее должен быть аппарат. Для домашних целей чаще всего используются паяльники мощностью 25-40 Вт.

мощность паяльника 40 Вт_moshchnost payalnika 40Vt

Для предотвращения перегрева жала желательно выбирать аппарат со встроенным терморегулятором, но такие устройства стоят дороже обычных. Поэтому паяльник можно включать через симисторный регулятор напряжения.

Информация! Опытные мастера вместо обычных паяльников пользвются паяльными станциями, включающими в себя регуляторы нагрева, оловоотсосы и другие приспособления.

Припой

Для соединения проводов пайкой необходим припой. Именно этот материал соединяет между собой спаиваемые детали. Для пайки паяльником используется припой оловянно-свинцовый, самая распространённая марка которого ПОС-61, что указывает на содержание олова в сплаве 61%.

Он имеет меньшую температуру плавления и дешевле по сравнению с чистым оловом. Несмотря на наличие в составе свинца в разговоре припой часто называют «олово».

пайка проводов паяльником_pajka provodov payalnikom

Для качественной пайки расплавленный припой должен «смачивать» место пайки и соединяемые детали, для чего используются канифоль и различные флюсы, которые наносятся на место пайки паяльником или кисточкой.

В магазинах припой обычно имеется в виде прутка ∅10 мм, но в продаже есть так же паяльная проволока ∅1-2 мм, внутри которой находится канифоль. Это позволяет не использовать дополнительные материалы.

Важно! Свинец является ядовитым металлом, поэтому использовать оловянно-свинцовые припои для пайки посуды запрещено. Для этого необходимо применять безсвинцовый припой или чистое (пищевое) олово.

Флюс или канифоль

Все инструкции, как правильно паять паяльником, говорят, что для пайки одного олова недостаточно. Расплавленный припой плохо прилипает к меди и медным сплавам и совсем не смачивает углеродистую и нержавеющую сталь. Этому препятствует окисная плёнка, имеющаяся на поверхности деталей.

Для её удаления используются канифоль или флюсы различных марок.

Канифоль является переработанной смолой хвойных деревьев, а так же изготавливается из отходов обработки древесины. Она представляет собой хрупкое стекловидное вещество жёлто-коричневого цвета. На место пайки наносится паяльником и при расплавлении издаёт запах хвои.

Кроме твёрдой для пайки может использоваться раствор канифоли в спирте или других органических растворителях. На место пайки жидкая канифоль наносится кисточкой.

После работы остатки канифоли рекомендуется удалять тампоном, смоченным этиловым или изопропиловым спиртом, но эта выполнять эту операцию не обязательно. Канифоль является химически нейтральной и не проводит электричество, поэтому её остатки можно оставить на проводах или плате.

Пайка с помощью канифоли возможна только для меди и медных сплавов. В сложных ситуациях, а так же для пайки стали необходимо использовать флюс. Это смесь различных наполнителей с ортофосфорной кислотой или хлористым цинком.

Флюсы имеют жидкую консистенцию и наносятся на место пайки кисточкой. Из-за наличия в составе кислоты эти составы являются химически более активными и разрушают провода, а так же проводят электрический ток. Поэтому после работы остатки флюса необходимо удалять промыванием в водном растворе пищевой соды.

Дополнительно полезно иметь

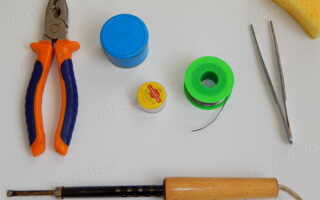

Кроме обязательных предметов, имеются дополнительные, без которых можно обойтись, но их использование упрощает процесс пайки:

  • Изопропиловый или этиловый спирт. Используются для обезжиривания места пайки и удаления остатков канифоли.
  • Гибкий зажим «третья рука». При работе в одной руке у мастера находится паяльник, в другой припаиваемая деталь или провод, а в зажиме можно закрепить плату или другой проводник.
  • Пинцет. Используется для удержания небольших деталей, которые из-за нагрева или размеров нельзя взять голой рукой.
  • Специальная губка для чистки жала. Используется для удаления с конца жала лишнего припоя и нагара, перед работой её необходимо намочить водой. Специальные губки достаточно дорогие, но допускается использовать более дешёвую замену — целлюлозные (не поролоновые) губки для мытья посуды.

Как правильно паять провода с канифолью и оловом

Существуют определённые правила пайки, соблюдение которых гарантирует качественное соединение деталей.

Для чего нужна канифоль

Для качественной пайки расплавленное олово должно растекаться по поверхности деталей, но вместо этого припой ведёт себя как вода на жирной тарелке.

Канифоль или флюс удаляют с металла окисную плёнку, повышая тем самым «смачиваемость» поверхности. В результате припой затекает в щели между соединяемыми деталями и после остывания обеспечивает надёжный контакт и механическую прочность соединения.

Кроме пайки канифоль используется для лужения кончика жала паяльника. Новое жало, а так же после выравнивания кончика напильником его перед работой необходимо покрыть тонким слоем припоя.

Это нужно для того, чтобы к нему прилипало расплавленное олово и можно было перенести его на место пайки.

Как правильно использовать канифоль при пайке?

Все инструкции, как правильно паять, предписывают перед началом работы нанести тонкий слой канифоли на место пайки. В зависимости от вида материала это можно сделать несколькими способами:

  • Жидкая канифоль. Раствор канифоли в органических растворителях наносится кисточкой, допускается использование медицинского шприца или капельницы, оставшейся от глазных или других капель.
  • Кусковая канифоль. Наносится нагретым паяльником вместе с припоем. Для пайки необходимо небольшое количество этого материала, приблизительно в соотношении с оловом 1:10.
  • Паяльная проволока. Внутри большинства марок такого припоя находится порошок канифоли, поэтому она наносится на место пайки автоматически.

как паять паяльником_kak payat payalnikom

как залудить провод_kak zaludit provod

Важно! Канифоль имеет низкую температуру плавления и на жале паяльника быстро испаряется, поэтому паять необходимо быстро, пока она не выгорела.

Лужение кончика

Перед тем, как паять паяльником с канифолью и оловом, необходимо залудить кончик жала. Это необходимо для того, чтобы к нему хорошо прилипал расплавленный припой, который нужно перенести к соединяемым деталям, после чего распределить по месту пайки.

Эта операция выполняется с новым паяльником, а так же повторяется при выгорании поверхности жала и появлении на ней углублений, а так же образовании нагара.

Для того чтобы залудить жало необходимо:

  1. 1. выровнять поверхность кончика напильником;
  2. 2. включить паяльник в сеть и нагреть до температуры плавления припоя;
  3. 3. напильником или наждачной бумагой удалить окисную плёнку;

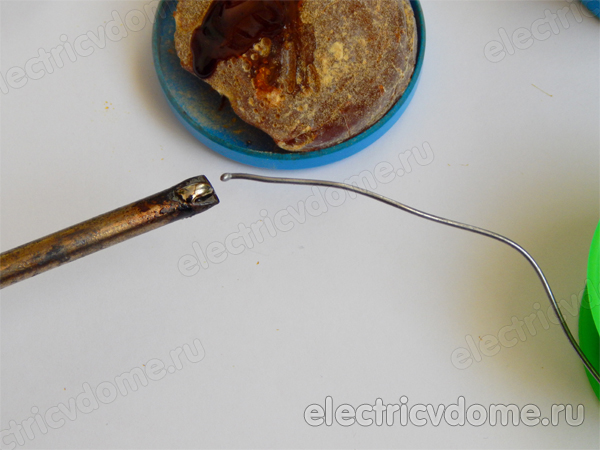

  4. 4. окунуть паяльник вначале в кусковую канифоль, после чего в припой и расплавить его;
  5. 5. потереть кончик с прилипшим оловом об кусочек дерева до распределения припоя по поверхности жала.

При необходимости операции 3-5 следует повторить.

Как залудить провод

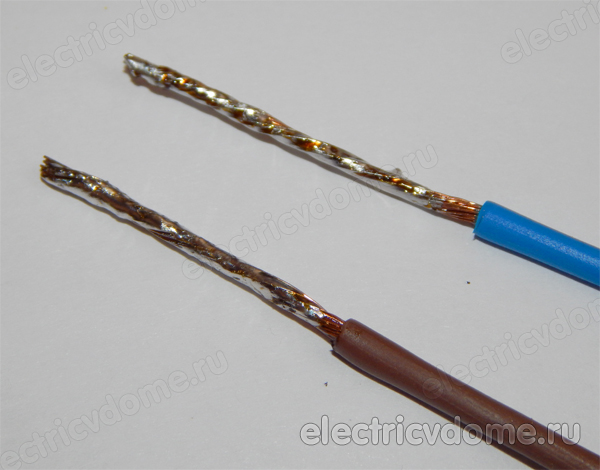

Перед тем, как спаять два провода между собой или припаять проводник к плате или другой детали необходимо залудить конец токопроводящей жилы.

Это нужно для лучшего обтекания места соединения припоем:

  1. 1. удалить изоляцию с конца провода на необходимую длину;
  2. 2. расплавить припой и набрать необходимое количество на жало паяльника;

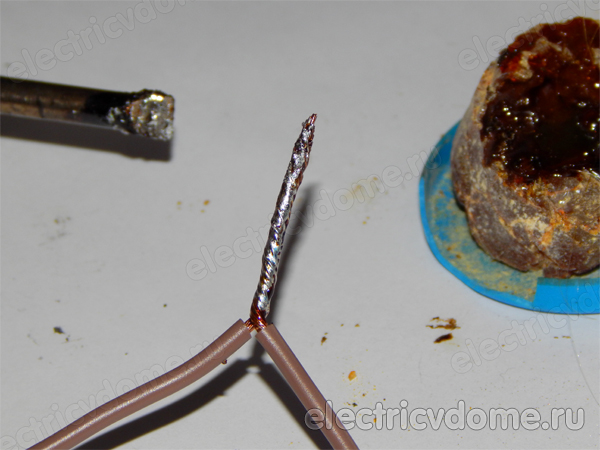

  3. 3. положить зачищенный кончик на кусок канифоли и нагреть паяльником до погружения провода в расплавленную канифоль;
  4. 4. вынуть провод из канифоли и распределить по его поверхности ранее набранный припой.

погружаем провод в канифоль_pogruzhaem provod v kanifol

как правильно паять паяльником_kak pravilno payat payalnikom

Такую операцию желательно произвести так же с контактной площадкой или выводом, к которому будет припаиваться этот проводник. При этом расплавленная канифоль переносится паяльником или используется раствор канифоли в спирте или других растворителях.

Информация! Некоторые марки проводов, особенно используемые в зарядных устройствах китайского происхождения, получается лудить только с помощью флюса или ортофосфорной кислоты.

Как припаять провод?

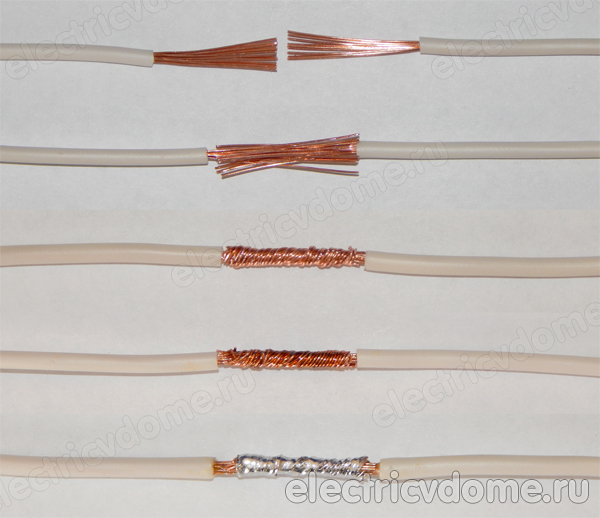

Лужёные детали соединяются между собой. Для этого они прикладываются друг к другу и на место пайки наносится расплавленный припой. При необходимости он распределяется жалом паяльника.

лужение проводов_luzhenie provodov

пайка проводов_pajka provodov

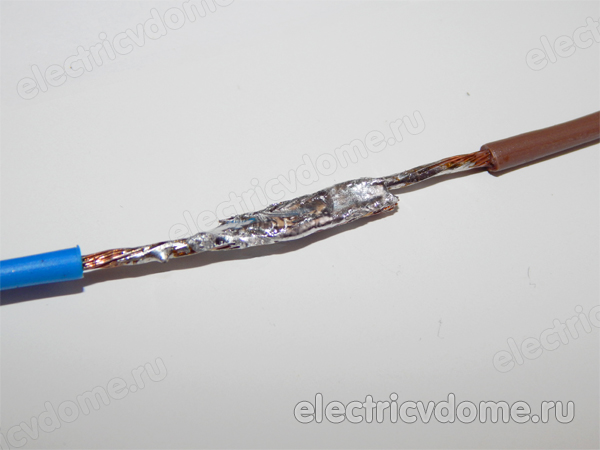

После завершения нагрева паяльник отводится в сторону, после чего необходимо подождать застывания олова. Об этом свидетельствует изменение цвета припоя с блестящего на матовый.

Качественная пайка имеет вид жидкости, смочившей соединяемые элементы. Наличие нерастёкшейся капли указывает на некачественную пайку. В этом случае нужно заново залудить детали и повторить пайку.

Вывод

Пайка является самым надёжным способом соединения проводов, поэтому знать, как правильно паять, должен любой домашний мастер. Для этого необходимы только паяльник, олово и канифоль.

пайка многожильных проводов_pajka mnogozhilnyh provodov

как правильно паять_kak pravilno payat

При этом следует учесть, что качественная пайка — это красивая пайка. Олово должно растекаться по соединяемым деталям и прочность не зависит от количества припоя.
