Говорят, что электрик ошибается дважды — первый раз при выборе профессии, второй раз во время работы, когда попадает под напряжение.
Для того чтобы «вторая» ошибка не стала фатальной, электромонтёры во время работы, если существует опасность прикосновения к элементам, находящимся под напряжением, используют основные и дополнительные средства защиты.
Выход из строя этих приспособлений не всегда заметен невооружённым глазом, но может привести к серьёзным электротравмам. Поэтому инструкцией СО 153-34.03.603-2003, утверждённой 30.06.2003г, и другими нормативными документами определёны сроки испытания средств защиты, используемых в электроустановках.

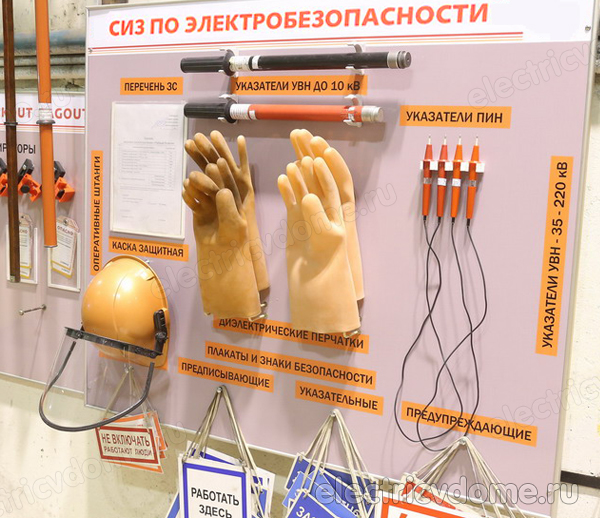

Для чего необходимы средства защиты от поражения электрическим током
В процессе работы в электроустановках и линиях электропередач не всегда есть возможность полного отключения питания, и даже простое пребывание в таких местах опасно для жизни. Средства защиты в электроустановках позволяют не только находиться рядом с элементами, находящимися под напряжением, но и выполнять на этих деталях различные работы.
В отличие от стационарных защитных устройств, таких, как изоляторы, заземление корпусов электрооборудования и двери шкафов и панелей, индивидуальные средства защиты рабочие используют только во время выполнения различных работ, а после окончания убирают на место хранения.
В процессе эксплуатации электроизоляционные свойства этих приспособлений ухудшаются и для безопасности работников их необходимо регулярно осматривать и проверять в специализированных лабораториях согласно утверждённому графику.
Сроки испытания средств защиты, используемых в электроустановках, определяются ПТЭЭП и отраслевыми нормативными документами.

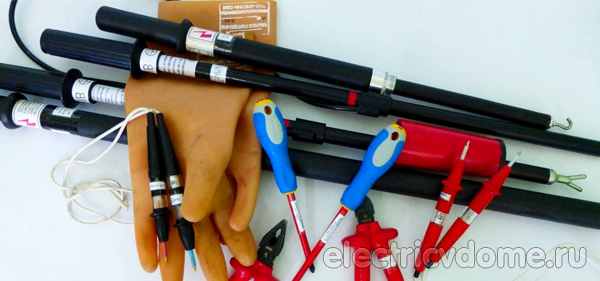

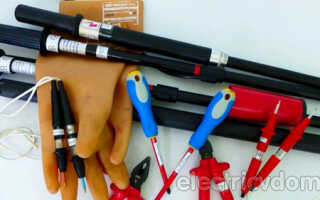

Основные и дополнительные средства защиты при работе в электроустановках
Не все средства защиты до 1000В и свыше 1000В обеспечивают одинаково надёжную защиту от поражения электрическим током, поэтому согласно ПТЭЭП они делятся на две категории — основные и дополнительные, причём некоторые защитные приспособления, являющиеся основными в сетях до 1кВ, в электроустановках выше 1кВ применяются в качестве дополнительных.
Основные средства защиты
Эти приспособления предназначены для защиты от полного напряжения сети и имеют соответствующую механическую и электрическую прочность. Виды этих средств зависят от величины напряжения, используемого в электроустановках.
При напряжении до 1000В такими средствами являются:
- диэлектрические (резиновые) перчатки;
- токоизмерительные и изолирующие клещи;
- указатели напряжения (не путать с индикаторами напряжения);
- изолирующие штанги;
- монтёрский и слесарный инструмент с диэлектрическими чехлами на рукоятках.
| Информация! На некоторых предприятиях инструмент исключён из числа средств защиты от поражения электричеством. |
При повышении напряжения перчатки и изолированный инструмент не могут обеспечить надёжную защиту, поэтому в установках и сетях выше 1000В основными являются:
- изолирующие штанги и клещи, в том числе измерительные;
- специализированные высоковольтные указатели напряжения;
- специализированные устройства для измерений и испытаний (указатели для фазировки, устройства для прокола кабеля)
| Подробнее про основные и дополнительные защитные средства читайте в статье здесь. |
Сроки испытания средств защиты, используемых в электроустановках, обеспечивают надёжную защиту от поражения электричеством в период между испытаниями.
Дополнительные средства защиты
Эти приспособления не обладают достаточными защитными свойствами и применяются только вместе с основными средствами «дополняя их».
Самостоятельно эти средства используются только для защиты от шагового напряжения и наведённого напряжения при работе вблизи от действующих линий.
В зависимости от напряжения дополнительными являются:
- до 1кВ — диэлектрическая обувь, коврики, подставки, изолирующие колпаки и стремянки;
- выше 1кВ к обуви и подставкам добавляются средства, являющиеся основными в сетях до 1кВ — диэлектрические перчатки, изолирующие колпаки, накладки, стремянки, штанги для выноса и выравнивания потенциала.
| Информация! Согласно ПТЭЭП, в число защитных средств входят так же различные плакаты и знаки безопасности и переносные ограждения. Эти элементы не нуждаются в проверке и заменяются только при механических повреждениях. |
Правила испытаний средств защиты в электроустановках
Существует определённый порядок испытания средств защиты, используемых в электроустановках, обеспечивающий максимальную эффективность при выявлении неисправных защитных приспособлений:
- 1. Внешний осмотр. Производится до начала испытаний, при этом выявляется наличие загрязнений, механических повреждений и некомплектность составных приборов. Такие устройства не допускаются до испытаний повышенным напряжением до полного устранения всех недостатков.
- 2. Проверка защитных свойств. Производится повышенным напряжением, величина которого определяется рабочим напряжением электроустановок, в которых будут применяться данные средства защиты. Длительность испытаний составляет от 1 до 5 минут и зависит от типа защитных средств.
- 3. Нанесение штампа, на котором указаны сроки испытаний электрозащитных средств. Такая отметка наносится, если по показаниям приборов и результатам визуального осмотра изделие допускается к дальнейшей эксплуатации.
В большинстве случаев ток показания прибора должны показывать «0», но для некоторых средств допускается ток утечки 2,5-10мА, в зависимости от типа изделия. Если имеются повышенный ток, местный нагрев или разряд по поверхности средства защиты, то оно бракуется, а на штампе наносится отметка красной краской.
Порядок проведения испытаний различных средств
Существуют различные сроки испытаний средств защиты в электроустановках, связанные с назначением отдельных предметов. Испытание диэлектрических средств защиты так же производится по-разному из-за конструктивных особенностей этих устройств и приспособлений.
Правила, по которым проводится проверка, указаны в инструкции СО 153-34.03.603-2003 разделе 2 «Электрозащитные средства».
Перчатки и обувь
Диэлектрические перчатки предназначены для работы в сетях до 1кВ, при более высоком напряжении они используются в качестве дополнительных средств. При надевании раструбы нельзя подворачивать, они должны закрывать манжеты спецодежды. Проверка перчаток производится каждые 6 месяцев.
Перед каждым применением и испытанием высоким напряжением перчатки необходимо проверить на отсутствие загрязнений, целостность и герметичность:
- 1. раструбы перчаток складывают поперёк ладони;
- 2. сложенные перчатки сворачивают по направлению к пальцам;
- 3. внутри изделия должен остаться воздух, а пальцы и кисть надуться как воздушный шарик.
Если перчатку получится свернуть в рулон полностью, значит где-то имеется отверстие и перчатка утратила защитные свойства.
Для испытания высоким напряжением внутрь заливается вода и помещается электрод, а сама перчатка так же опускается в воду. После чего к ёмкости и электроду подаётся напряжение величиной 9 кВ и изделие подвергается этому воздействию 1 минуту.
Ток утечки контролируется миллиамперметром и должен быть не более 9 мА. При коротком замыкании или большом токе утечки перчатка помечается как непригодная к дальнейшей эксплуатации.
Диэлектрические боты и галоши используются в качестве дополнительного защитного средства во всех электроустановках, а так же в качестве основного средства для защиты от шагового напряжения. Нормы и сроки испытаний защитной обуви зависят типа средства, а методы проверки аналогичны способам проверки перчаток.
Изолирующие штанги, обычные и измерительные клещи и высоковольтные указатели напряжения
Эти приспособления используются для выполнения различных работ и измерений в высоковольтных сетях и установках. Все эти устройства проверяются аналогичным образом — для испытаний на инструмент накладываются два электрода — один на рабочий элемент, другой на рукоятку возле ограничителя, указывающего правильное положение рук.
Величина прикладываемого напряжения и длительность испытаний зависит от рабочего напряжения инструмента. Такая проверка производится 1 раз в 2 года, индикаторы и измерительные штанги испытываются каждый год.
Переносные заземления
Эти приспособления используются для закорачивания линий между собой и соединения их с контуром заземления. Это необходимо для предотвращения подачи питания к месту проведения работ, а так же отведения с кабельных и воздушных линий наведённого напряжения.
Переносные заземления есть нескольких типов:
- Без штанг. Для этих изделий испытания не нужны, достаточно производить осмотр на отсутствие обломанных жил, соответствие сечения необходимому и исправность зажимов и соединений.
- С диэлектрическими штангами. Для испытания этих штанг один электрод присоединяется к зажиму, а другой при помощи хомута закрепляется возле ограничительных колец. Величина испытательного напряжения и длительность проверки аналогичны правилам проверки изолирующих штанг.
Коврики и подставки
Являются дополнительным защитным средством. Используются для изоляции работника от заземлённой поверхности, на которой он стоит. Испытания этих изделий во время эксплуатации не проводятся, необходимы осмотры каждые 6 месяцев или перед каждым использованием.
Периодичность испытаний средств защиты в электроустановках
Периодичность испытаний средств защиты в электроустановках, а так же условия проверок указаны в инструкции СО 153-34.03.603-2003. Необходимые напряжение, длительность испытаний и частота проверок указаны в следующей таблице.
| Наименование электрозащитных средств | Напряжение электроустановок, кВ | Испытательное напряжение, кВ | Продолжительность испытания, мин. | Ток, протекающий через изделие, мА, не более | Периодичность испытаний |
| Штанги изолирующие (кроме измерительных) | 1 раз в 2 года | ||||
| До 1 | 2 | 5 | — | ||
| До 35 | Трехкратное линейное, но менее 40 |
5 | — | ||
| 110 и выше | Трехкратное фазное | 5 | — | ||
| Измерительные штанги | 1 раз в год | ||||
| До 35 | Трехкратное линейное, но менее 40 | 5 | — | ||
| 110 и выше | Трехкратное фазное | 5 | — | ||
| Изолирующие клещи | 1 раз в 2 года | ||||
| До 1 | 2 | 5 | — | ||
| от 1 до 10 | 40 | 5 | — | ||
| До 35 | 105 | 5 | — | ||
| Указатели напряжения выше 1000 В | 1 раз в год | ||||
| изолирующая часть | До 10 | 40 | 5 | — | |
| от 10 до 20 | 60 | 5 | — | ||
| от 20 до 35 | 105 | 5 | — | ||
| 110 | 190 | 5 | — | ||
| от 110 до 220 | 380 | 5 | — | ||
| рабочая часть | До 10 | 12 | 1 | — | |
| от 10 до 20 | 24 | 1 | — | ||
| 35 | 42 | 1 | — | ||
| — напряжение индикации | Не более 25% номинально-го напряжения электро-установки | — | — | ||
| Указатели напряжения для проверки совпадения фаз | 1 раз в год | ||||
| Указатели напряжения до 1000 В: | 1 раз в год | ||||
| изоляция корпусов | До 0,5 | 1 | 1 | — | |
| от 0,5 до 1 | 2 | 1 | — | ||
| проверка повышенным напряжениеме | До 1 | 1,1 | 1 | — | |
| Электроизмерительные клещи | 1 раз в 2 года | ||||
| До 1 | 2 | 5 | — | ||
| от 1 до 10 | 40 | 5 | — | ||
| Устройства для прокола кабеля, изолирующая часть | До 10 | 40 | 5 | — | 1 раз в год |
| Перчатки диэлектрические | Все напряжения | 6 | 1 | 6 | 1 раз в 6 мес |
| Боты диэлектрические | Все напряжения | 15 | 1 | 10 | 1 раз в 3 года |
| Галоши диэлектрические | До 1 | 3,5 | 1 | 2,5 | 1 раз в год |
| Изолирующие накладки: | 1 раз в 2 года | ||||
| — жесткие | До 0,5 | 1 | 5 | — | |
| от 0,5 до 1 | 2 | 5 | — | ||
| от 1 до 10 | 20 | 5 | — | ||
| 15 | 30 | 5 | — | ||
| 20 | 40 | 5 | — | ||
| -гибкие из полимерных материалов | До 0,5 | 1 | 1 | 6 | |
| от 0,5 до 1 | 2 | 1 | 6 | ||
| Изолирующие колпаки на жилы отключенных кабелей | До 10 | 20 | 1 | — | 1 раз в год |
| Изолирующий инструмент с однослойной изоляцией | До 1 | 2 | 1 | — | 1 раз в год |
| Изолирующие стремянки и приставные лестницы | До 1 и выше | 1 на 1 см длины | 1 | — | 1 раз в 6 мес |
| Специальные защитные средства для выполнения работ под напряжением в электроустановках 110 кВ и выше | 1 раз в год | ||||
- Диэлектрические ковры и изолирующие подставки — не испытывают, осматривают не реже 1 раза в 6 мес.
- Переносные заземления — не испытывают, осматривают не реже 1 раза в 3 мес.
| На каждом изделии после испытания наклеивается или наносится краской бирка. На ней указываются дата следующей проверки, название предприятия и инвентарный номер защитного средства. |
Кроме испытаний в специализированной лаборатории каждое защитное средство подлежит осмотру перед началом работы, а измерительный инструмент и индикаторы дополнительно проверяются на исправность.
Уточнение по испытанию диэлектрических перчаток
Друзья! Согласно нормативному документу СО 153-34.03.603-2003 (Инструкция по применению и испытанию средств защиты, используемых в электроустановках), утверждённой 30.06.2003г диэлектрические перчатки испытываются напряжением 6 кВ, длительность – 60 сек, допустимый ток – 6 мА.
Но! В СТО 34.01-30.1-001-2016 (Порядок применения электрозащитных средств в электросетевом комплексе ПАО «Россети»), введенном в 01.10.2016 сказано, что диэлектрические перчатки испытываются напряжением 9 кВ, длительность – 60 сек, допустимый ток – 9 мА.
Периодичность испытаний диэлектрических перчаток в обоих документах составляет: 1 раз на 6 месяцев.
Я считаю что ориентироваться нужно на инструкцию СО 153-34.03.603-2003. Для работников выполняющих работы в организации ПАО «Россети» основным уже является документ СТО 34.01-30.1-001-2016.
