Как из 220 сделать 380 Вольт

Стандартным бытовым напряжением является 220 В 50 Гц, однако некоторые домашние мастера в своих гаражах и мастерских используют трёхфазные электродвигатели. Такое электропитание может использоваться так же в насосах, подающих воду из скважин или водоёмов на приусадебные участки и в частные дома.

Существуют различные способы подключения этих электродвигателей к бытовой сети, но при этом падает мощность аппарата, поэтому многие владельцы этих устройств задаются вопросом — как из 220 сделать 380 вольт?

Чем трехфазное напряжение отличается от однофазного

Современные жилые дома и абсолютное большинство промышленных предприятий подключены к сети по трёхфазной четырёхпроводной схеме электропитания.

Согласно новым стандартам для повышения безопасности потребителей к ним добавляется пятый заземляющий проводник, который используется только в аварийной ситуации и служит не для подачи напряжения, а для защиты от поражения электрическим током.

Все проводники в трёхфазной сети имеют своё обозначение:

  • L1, L2, L3 — линейные (фазные) провода, по которым подаётся напряжение;
  • N или PEN — рабочая нейтраль, служащая для соединения потребителей с глухозаземлённой нейтралью трансформатора;
  • РЕ — защитное заземление.

В такой схеме электроснабжения имеется две величины напряжения:

  • Линейное. Измеряется между двумя линейными проводами и достигает 380 В. На трансформаторных подстанциях и РП оно обозначается 0,4 кВ. Для него необходимы четыре проводника — три питающих L1, L2, L3 и нейтраль N, по которой протекает уравнительный ток.
  • Фазное. Измеряется между одним из линейных проводников и нейтралью. Оно составляет 220 В. Именно оно необходимо для большинства бытовых электроприборов и подаётся в квартиру по двум проводам — фаза L и нейтраль N.

Однофазное напряжение является частным случаем трехфазного напряжения и получается при подключении потребителя к фазному и нейтральному проводам. Многоквартирные дома и гаражные кооперативы подключаются к четырёхпроводной трёхфазной сети (с заземляющим проводом РЕ пятипроводной), а к отдельным потребителям подводятся только два провода.

Для частных домов и дач это разделение выполняется на линии электропередач, от которых отходит два или три провода. Третий проводник в бытовой электропроводке заземляющий (защитный) и не участвует в питании электроприборов.

Важно! При обрыве нейтрального проводника напряжение в розетке может колебаться от 0 до 380 В, что пагубно влияет на электроприборы. Это так же относится к электродвигателям, включённым в трёхфазную сеть. Для защиты от выхода аппаратуры из строя желательно установить реле напряжения РН, отключающее питание в аварийной ситуации.

Однако основное отличие между трёхфазной и однофазной сетями не в величине напряжения и количестве проводов. Главная особенность трёхфазной сети заключается в том, что напряжение в питающих проводниках сдвинуто относительно друг друга на 120°.

Этот сдвиг обеспечивается расположением обмоток в генераторах на электростанции и необходим для обеспечения вращающего момента в электродвигателях. Кроме того, сдвиг фаз позволяет уменьшить сечение нейтрального провода.

В трёхфазной сети по нему протекает не полный ток нагрузки, а только уравнительные токи, которые тем меньше, чем равномернее потребители распределены по отдельным фазам.

Способы как получить 380 Вольт из 220

Бытовые однофазные электроприборы, которые для своей работы требуют напряжение 380 В, отсутствуют, а на производстве в таких ситуациях можно просто подключить устройство к двум разноимённым фазам.

Поэтому вопрос «как из 220 сделать 380 вольт» на самом деле звучит «как из однофазного напряжения получить трёхфазное«. Для этого используются различные приспособления, каждое их которых имеет свои достоинства и недостатки.

1. Использовать преобразователь напряжения (инвертор)

Самый простой способ, как сделать 380 Вольт, — это приобрести и установить трёхфазный преобразователь напряжения (инвертор). На вход этого аппарата подаётся однофазное напряжение 220В, а на выходных клеммах устройства появляются три фазы 380 В. Это самый лучший, хотя и самый дорогой метод получения трёхфазного питания.

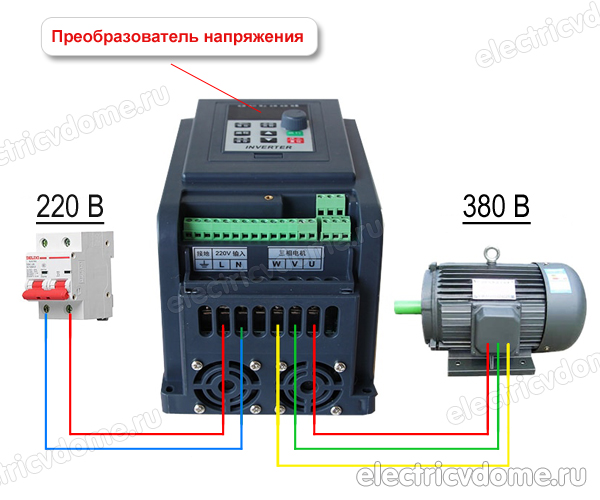

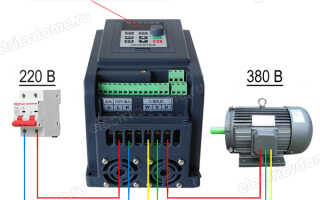

преобразователь напряжения

Конструктивно инвертор состоит из четырёх узлов — выпрямителя и трёх преобразователей, превращающих постоянное напряжение 220 В в переменное. За счёт соответствующих настроек и соединений узлов отдельные фазы сдвинуты на 120°, что даёт в итоге линейное напряжение 380 В.

схема инвертора напряжения 220 на 380 Вольт

В большинстве инверторов имеются встроенные стабилизатор напряжения и различные виды защит, отключающие питание при перегрузке, коротком замыкании или повышенном входном напряжении.

Информация! Кроме преобразователей напряжения, которые подключаются к сети 220 В 50Гц, существуют инверторы, работающие от автомобильного аккумулятора =12В.

2. Метод использования трех фаз

Ещё один способ получения трёхфазного напряжения — это замена вводного кабеля и электросчётчика. В этом случае однофазное питание квартиры или частного дома меняется на трёхфазное с подключением дополнительных фаз от подъездного щитка или уличной линии электропередач.

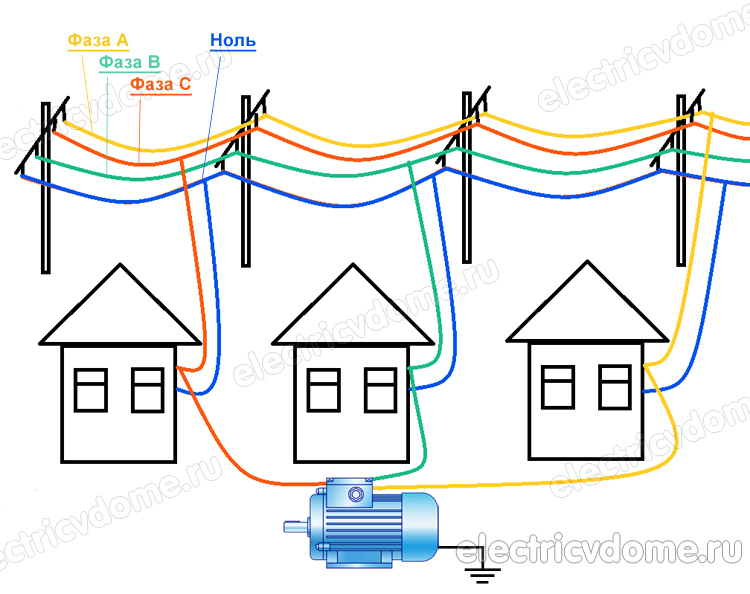

трехфазное напряжение

Эту работу допускается выполнять только после согласования с электрокомпанией, самовольное подключение считается хищением электроэнергии и влечёт за собой наложение штрафа.

Замену электропитания целесообразно выполнять при установке электроплиты или электроотопления и выполняется для разделения нагрузки по разным фазам и уменьшения потребляемого тока и сечения подводящего кабеля.

получение напряжения 380 Вольт

Подключение к трёхфазной сети электродвигателей в этом случае будет дополнительным бонусом. Подача питания к одному электродвигателю является финансово невыгодной.

3. Подключение электродвигателя через конденсатор

Чаще всего вопрос можно ли получить 380 Вольт из 220 задают владельцы небольших трёхфазных двигателей. Такие электромашины можно подключить к сети 220В через два конденсатора — пусковой и рабочий.

Для этого обмотки аппарата необходимо соединить «треугольником». Катушки большинства двигателей подключены по схеме «звезда», при этом все начала обмоток соединены вместе, а к концам присоединяется питающий кабель.

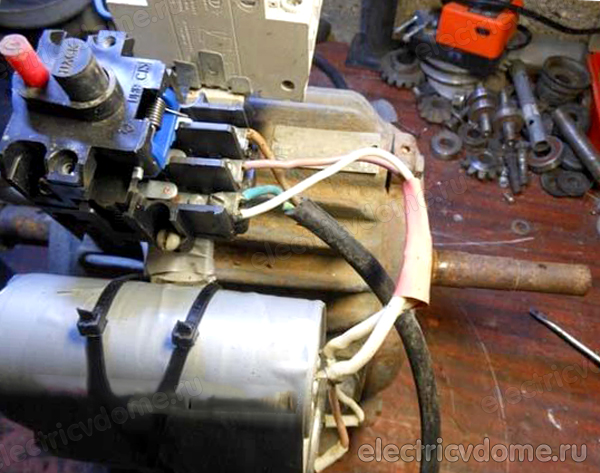

можно ли получить 380 Вольт из 220

При переключении на схему «треугольник» конец каждой катушки подключается к началу следующей. Эта схема применяется для электромашин мощностью до 5 кВт и приводит к падению мощности и вращающего момента наполовину.

как из 220 Вольт сделать 380

При включении такого двигателя на 220 В к одной из обмоток подключается питание, а параллельно одной из оставшихся присоединяется рабочий конденсатор. Для реверса его необходимо подключить к другой обмотке.

Ёмкость этого конденсатора рассчитывается по формуле:

Сраб(мкФ)=70*Рдвиг(кВт)

Эти элементы необходимо использовать только предназначенные для работы в сети переменного тока. На время пуска электромашины параллельно рабочему конденсатору кратковременно подключается пусковой:

Спус=(2-3)Сраб

Совет! В качестве пусковых допускается применять электролитические конденсаторы.

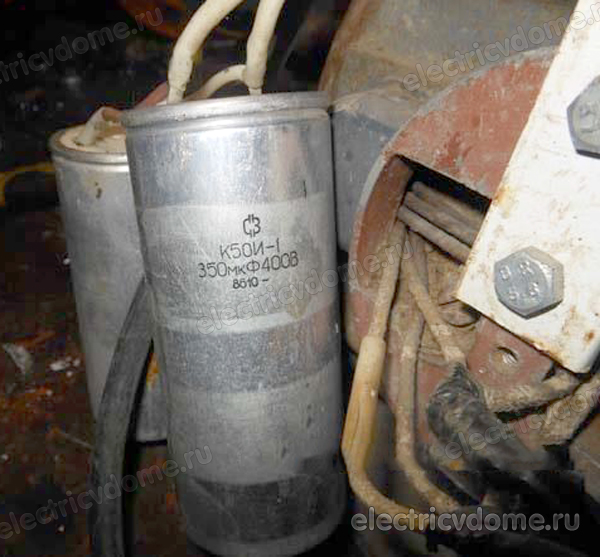

три фазы через электродвигатель

4. Применение трёхфазного трансформатора

В том случае, если из электродвигателя выходить только три вывода, переключить обмотки в «треугольник» без разборки невозможно, а при схеме «звезда» слишком велики потери мощности. В этом случае для получения напряжения 380 вольт используется повышающий трёхфазный трансформатор или автотрансформатор.

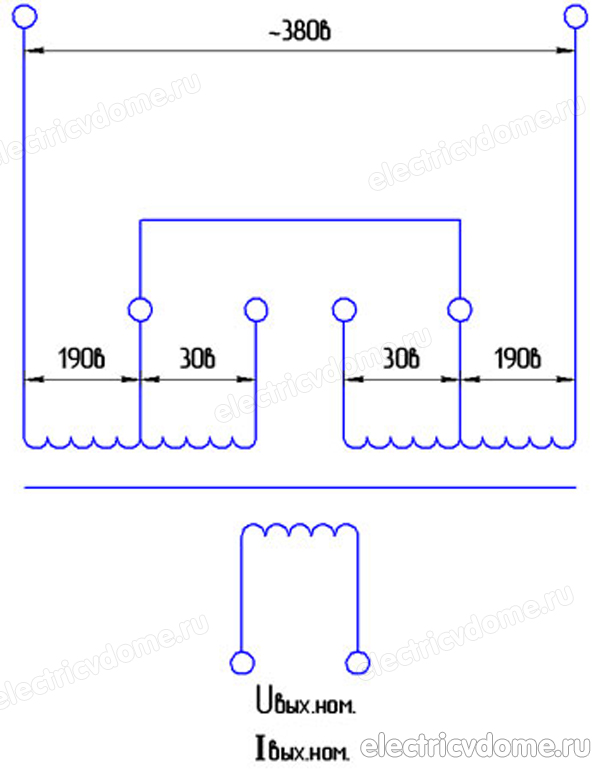

трехфазный трансформатор

При этом к двум клеммам первичной обмотки однофазное питание подаётся напрямую, а к третьей через конденсатор. Его параметры рассчитываются аналогично включению в однофазную сеть трёхфазной электромашины.

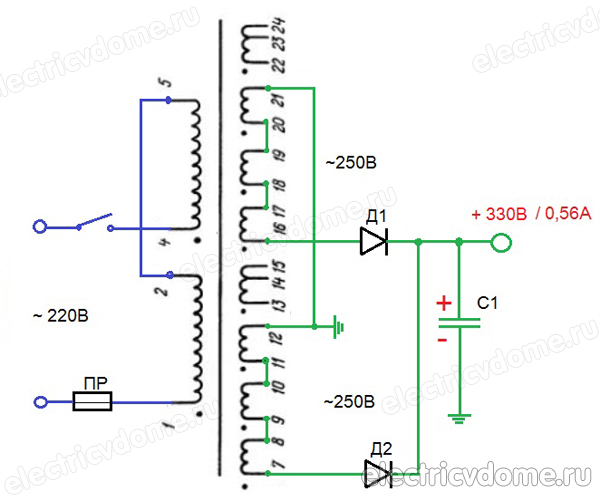

как сделать 380 Вольт

Такая схема применяется достаточно редко из-за необходимости использовать дополнительное устройство.

5. Электродвигатель в качестве генератора

Кроме разного способа преобразований есть ещё один метод, как из 220 Вольт сделать 380. Это получение такого питания по системе двигатель-генератор.

При этом в качестве двигателя используется однофазная машина, например, от стиральной машины или пылесоса, а в качестве генератора необходимо установить синхронный генератор или двигатель. Вместо синхронной машины можно использовать асинхронную, но для этого в роторе необходимо разместить постоянные магниты большой мощности.

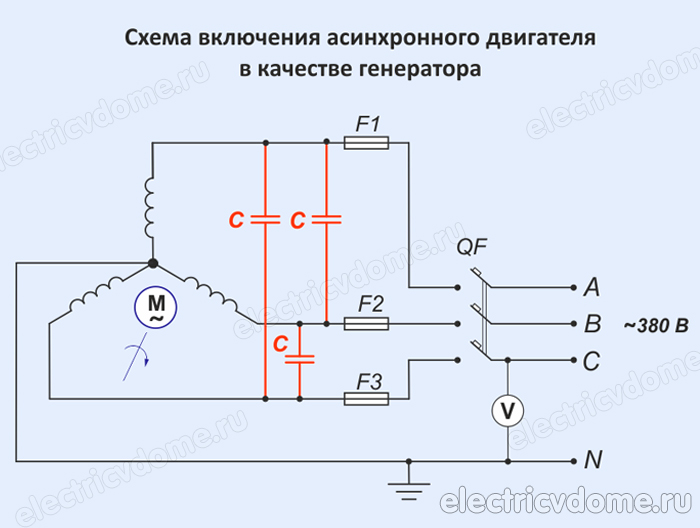

как из 220 сделать 380 Вольт

Такой способ реализовать достаточно сложно из-за трудности согласования скорости вращения электромашин и невозможности регулировки выходного напряжения.

На практике намного проще взять готовый дизельный или бензиновый генератор, предназначенный для резервного питания при отключении электроэнергии, а при наличии такого аппарата с неисправным двигателем его просто заменить новым или отремонтировать.

Вывод

Как видно из материалов статьи, самым надёжным способом, как из 220 сделать 380 вольт, является установка преобразователя напряжения (инвертора). Для подключения двигателей мощностью до 5 кВт допускается использовать конденсаторную схему с пусковыми конденсаторами и потерей до 50% мощности. Как временное решение можно использовать передвижной трёхфазный генератор.
