Для чего нужна канифоль при пайке

Одним из самых надёжных способов соединения медных проводов и электронных деталей является пайка при помощи паяльника и свинцово-оловянного припоя.

Однако для выполнения данной операции этих компонентов недостаточно, необходим элемент для улучшения качества пайки и в данных целях издавна использовали канифоль. Но для правильного применения необходимо знать, что такое канифоль и чем её можно заменить.

Из чего делают канифоль

Канифоль это хрупкое полупрозрачное вещество жёлто-коричневого цвета, похожее на янтарь или древесную смолу. Старое название этого материала «колонфская смола«, от древнегреческого города Колофон, и первоначально использовалась музыкантами для натирания смычков струнных инструментов.

Раньше это вещество изготавливали из живицы — смолы сосновых деревьев путём выпаривания из неё в котлах различных летучих веществ, таких как скипидар и другие. Остаток после этой операции, которым и является канифоль для пайки, составляет до 75%.

что такое канифоль_chto takoe kanifol

В настоящее время её получают из измельчённой древесины деревьев хвойных пород и отходов целлюлозно-бумажной промышленности.

Канифоль совсем не растворяется в воде, но при этом легко растворима в различных спиртах, эфире, ацетоне и других органических растворителях, что позволяет применять её не только в твёрдом виде, но и в виде раствора, что облегчает пайку электронных компонентов.

В зависимости от вида сырья и способа получения температура плавления канифоли меняется от 50 до 150°С.

Зачем нужна канифоль при пайке

Основным способом соединения медных элементов является пайка оловянными припоями. При этом расплавленное олово должно смочить поверхность спаиваемых деталей, чему мешает обращающаяся на них окисная плёнка.

И главное, зачем нужна канифоль при пайке, это удаление окислов, препятствующих растеканию припоя по месту пайки.

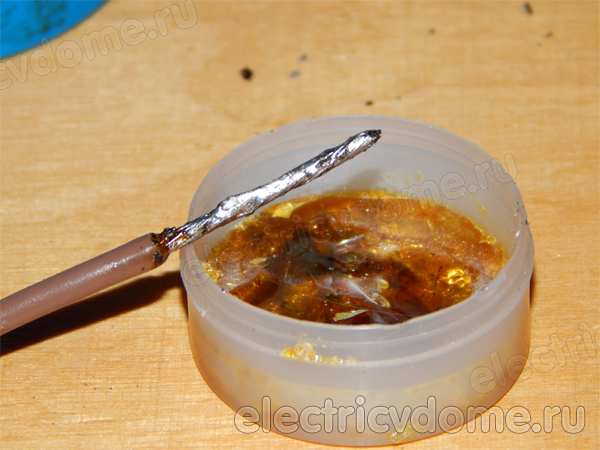

канифоль для пайки_kanifol dlya pajki

Расплавленная канифоль частично восстанавливают медные окислы до чистой меди, а частично превращают их в соединения с низкой температурой плавления. Во время пайки они переходят в жидкое состояние и перемешиваются с припоем.

Канифоль эффективна не только при пайке чистой меди, но и для соединения различных медных сплавов, латуни, бронзы, а так же оцинкованной стали.

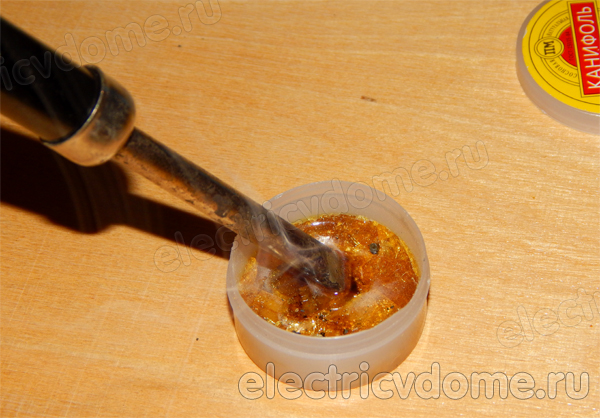

как пользоваться канифолью_kanifol kak polzovatsya

для чего нужна канифоль_dlya chego nuzhna kanifol

Важно! Для пайки обычной стали канифоль не подходит, для данного материала необходимо использовать ортофосфорную кислоту или раствор хлористого цинка, другое название которого «паяльная кислота». Это относится так же некоторым маркам проводов, особенно изготовленным в Китае.

Можно ли паять без канифоли

Канифоль является оптимальным средством при пайке медных деталей, однако она не всегда имеется в наличии. Поэтому важно знать, чем заменить канифоль. Для этого можно использовать следующие материалы:

  • Аспирин или ацетилсалициловая кислота, имеется почти в каждой домашней аптечке. С точки зрения химии это обычная слабая кислота, которая достаточно эффективно удаляет окисную плёнку с поверхности меди и медных сплавов. Для применения таблетку необходимо растолочь и растворить в небольшом количестве воды, спирта или водки. Во время пайки издаёт неприятный запах, из-за чего необходимо использовать в проветриваемом помещении.
  • Древесная смола. Её можно найти на коре деревьев в саду или парке. Лучше всего подойдёт смола хвойных деревьев, являющаяся сырьём для изготовления канифоли, но можно использовать так же смолу плодовых деревьев. Она менее эффективная, но вполне пригодна для пайки.
  • Янтарь. Является окаменевшей смолой и по эффективности аналогичен обычной канифоли. Применять для пайки кусочки, пригодные для изготовления ювелирных изделий нецелесообразно, но вполне допускается использовать янтарные крошки и пыль.
  • Канифоль для музыкальных инструментов. Кроме пайки этот материал используется для натирания волосы смычков. Это улучшает качество звучания, но канифоль для смычка намного дороже обычной, поэтому её использование для этих целей экономически нецелесообразно.
  • Животный жир. Не путать с паяльным жиром, который является полноценным флюсом и изготавливается из вазелина или технического жира с добавками хлористого цинка и других элементов. Для пайки при отсутствии канифоли используется животный пищевой или технический жир или кусочек сала. Недостатком этого «флюса» является запах горелого жира и дым во время работы.
  • Ортофосфорная кислота. Используется для удаления ржавчины с поверхности стальных деталей, в пищевой промышленности и стоматологии. С её помощью можно паять не только медные проводники, но и сталь, а так же провода зарядных устройств китайского производства. Недостатки кислоты заключаются в её электропроводности и разрушающем воздействии остатков на провода, поэтому после завершения работы детали необходимо промывать в водном растворе пищевой соды.

Жидкая канифоль

Учитывая, для чего нужна канифоль при пайке, понятно, что применять твёрдую канифоль, которая наносится на деталь паяльником, не всегда удобно. В некоторых случаях, особенно при использовании проволочного припоя, желательно нанести слой канифоли заранее.

В этой ситуации целесообразнее применять «жидкую» канифоль или раствор канифоли в этиловом спирте или другом органическом растворителе.

Как сделать жидкую канифоль своими руками

Такой флюс легко изготовить самостоятельно, из легкодоступных ингредиентов. Для этого необходимы обычная кусковая канифоль и 70° или 96° этиловый спирт, который легко купить в обычной аптеке. Для одной 100 мл бутылочки этанола необходимы 80 гр канифоли.

Если в наличии имеется кусковая канифоль, то её необходимо завернуть в несколько слоёв газеты и разбить молотком, канифоль в заводской пластмассовой упаковке разбивается на кусочки прямо в коробочке.

Мелко дроблёная канифоль высыпается в пластиковую бутылочку и заливается спиртом, для полного растворения оставляется на 60 минут. При необходимости время растворения увеличивается, можно так же добавить ещё немного спирта.

Совет! При необходимости удалить остатки канифоли с печатной платы эта операция выполняется салфеткой или кусочком ткани, смоченными в спирте.

Хранение раствора канифоли

Оптимальным для пайки является раствор канифоли в изопропиловом или этиловом спирте с добавлением небольшого количества глицерина. Хранить его необходимо в стеклянной или пластиковой бутылке, железные ёмкости применять нежелательно.

Даже если используется лужёная банка, нельзя исключить наличие незаметных повреждений внутри, а даже небольшое количество ржавчины негативно влияет на качество раствора.

Совет! В раствор на основе уайт-спирита необходимо добавить 4-5% скипидара.

Чем флюс отличается от канифоли

Самая известная добавка для пайки оловянно-свинцовыми припоями это канифоль, но иногда для этих целей используется флюс. Если с вопросом, что такое канифоль понятно — это переработанная сосновая смола, то с флюсом дело обстоит намного сложнее.

Особенности канифоли

Канифоль является достаточно простым материалом и выполняет свои функции независимо от марки изделия. Эта присадка обладает рядом преимуществ перед флюсом:

  • Простота применения. Этот материал нетоксичен и при нагреве распространяет запах сосновой смолы. Твёрдая канифоль хранится в обычной коробке, а спиртовой раствор в стеклянной бутылке.
  • Диэлектрик. Канифоль является переработанной смолой хвойных деревьев и не проводит электричества. Поэтому её можно использовать для пайки проводов и электронных плат.
  • Низкая цена. В настоящее время этот материал получают из отходов переработки древесины хвойных пород, из-за чего он дешевле большинства видов флюса.

Недостатком канифоли является её более низкая способность удалять окисную плёнку, из-за чего она подходит не для всех материалов. Однако благодаря этому её пары и остатки после пайки не разрушают жилы проводов.

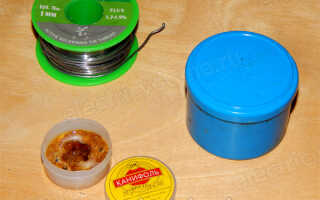

зачем нужна канифоль при пайке_zachem nuzhna kanifol

Кусковая канифоль наносится на место пайки нагретым паяльником, а раствор кисточкой.

Справка! Существует проволочный припой, имеющий форму тонкой проволоки, сердцевина которой состоит из канифоли. Это позволяет паять без дополнительного флюса.

Особенности флюса

Этот вспомогательный материал применяется аналогично канифоли, но имеет более сложный состав, поэтому различные марки этого материала используются для пайки разных металлов.

В составе разных видов флюса могут быть комбинации из следующих элементов:

  • нашатырный спирт;
  • бура;
  • ортофосфорная кислота;
  • аспирин;
  • хлорнокислый цинк.

Кроме вышеперечисленных могут использоваться и другие составляющие. Этот материал имеет следующие достоинства:

  • низкая температура применения;
  • качественно смачивают спаиваемые материалы;
  • хорошо удаляет жировые и окисные плёнки;
  • позволяет паять не только медные сплавы, но и железо;
  • остатки легко удаляются с поверхности.

Кроме достоинств флюсы имеют недостатки:

  • вредные испарения, из-за чего необходимо работать в проветриваемом помещении;
  • проводит электрический ток и разрушает проводники, поэтому после работы место пайки необходимо тщательно очищать, а лучше промыть в растворе пищевой соды.

Все флюсы являются жидкостью и наносятся кисточкой.

Отличие флюса от канифоли

Как видно из описания, эти вещества отличаются друг от друга по своему составу и назначению.

Канифоль это материал природного происхождения, нетоксичен, не проводит электричество и не разрушает проводники. Канифоль твёрдая и наносится при помощи паяльника, подходит для пайки только меди и медных сплавов.

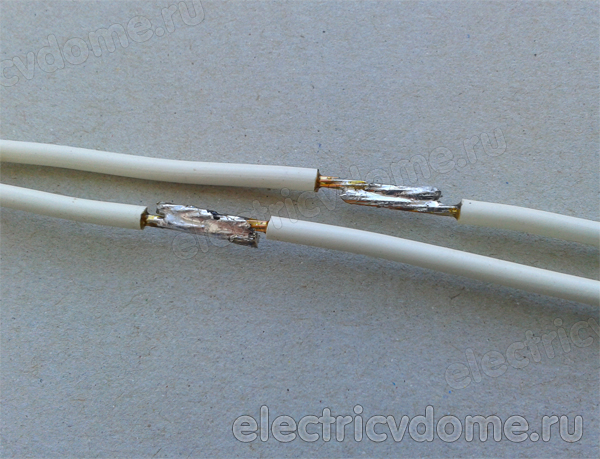

пайка с канифолью_pajka s kanifolyu

Флюсы имеют сложный химический состав и позволяют спаивать кроме меди так же углеродистую и нержавеющую сталь, кроме алюминия. Марка флюса выбирается исходя из вида металла.

Имеют жидкую консистенцию и наносятся дополнительно при помощи кисточки. Это химически более активный материал, поэтому после работы нужно тщательно удалять остатки и избегать попадания флюса на кожу и в глаза.

Вывод

Что такое канифоль люди знают не одно тысячелетие. Её используют для смычков музыкальных инструментов, в медицинских и многих других целях. Но самое известное назначение этого материала это присадка для пайки меди и медных сплавов оловом и оловянно-свинцовыми припоями.

При нагреве паяльником канифоль удаляет с поверхности металлов окисную плёнку, препятствующую качественной пайке.
