В чем разница между пассатижами и плоскогубцами

Электромонтёры, слесаря и рабочие многих других специальностей кроме специализированного используют различный универсальный инструмент, одними из самых распространённых являются пассатижи и плоскогубцы.

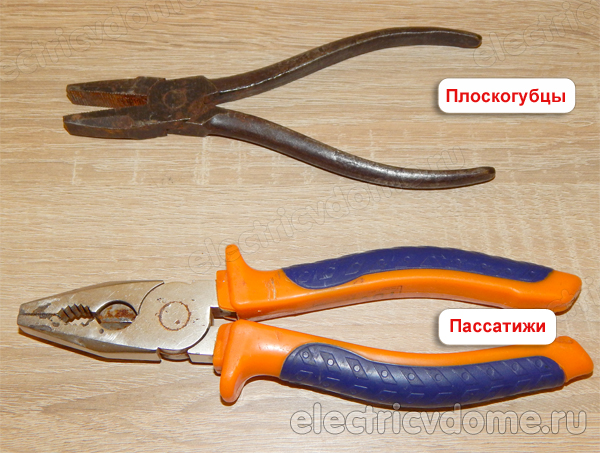

пассатижи и плоскогубцы_passatizhi i ploskogubcy

В чем разница между названиями этих приспособлениями знают далеко не все, а некоторые мастера считают, что эти термины являются синонимами. Это не так и различные названия относятся к разному инструменту.

Из-за чего возник спор?

Пассатижи, плоскогубцы, клещи и некоторые другие виды ручного инструмента имеют общего «предка» — кузнечные клещи, появившиеся несколько тысяч лет назад.

Все эти приспособления относятся к семейству шарнирно-губцевого инструмента и если отличия между клещами, кусачками и бокорезами видна сразу, то если на столе лежат пассатижи и плоскогубцы, в чем разница можно определить только после изучения рабочей части губок.

Существует распространённое, но неправильное мнение, что это разновидности одного инструмента, основанное на том, что название одного из них имеет французское происхождение, а другое состоит из русских слов:

  • Плоскогубцы. Состоит из двух корней — «плоск» и «губ», соответственно, это инструмент с плоскими губками. Используется для удержания плоских деталей.
  • Пассатижи. Это транскрипция французского термина «pince-à-tige», состоящего из слов «pince» — зажим и «tige» — стержень. Это инструмент с полукруглыми выемками на губках, предназначенный для зажима стержней — металлических прутьев круглого сечения.
Информация! Губки этих инструментов могут быть дополнены различными элементами, что затрудняет разделение их на типы.

Что сказано в ГОСТ

В чём заключается разница между пассатижами и плоскогубцами видно в соответствующих ГОСТах, определяющих размер, форму и характеристики инструментов. Для предотвращения путаницы в этих документах имеются схематические изображения приспособлений.

Плоскогубцы

Самым простым по конструкции шарнирно-губцевым инструментом являются плоскогубцы. Параметры этого изделия определяются ГОСТом 7236-93 и оно имеет плоские губки с насечками, препятствующими выскальзыванию удерживаемой детали.

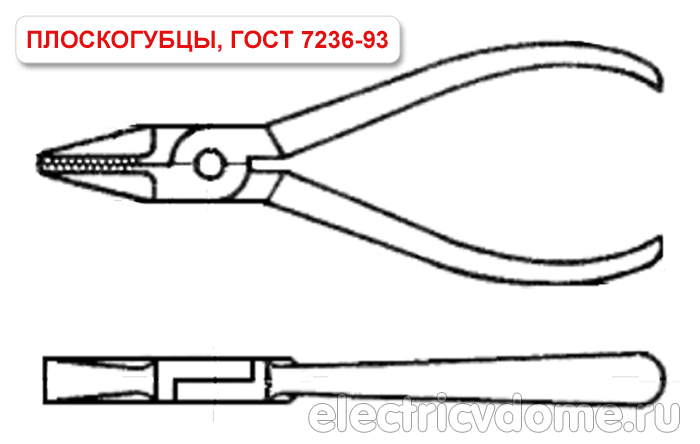

что такое плоскогубцы

Чаще всего это приспособление используется электромонтёрами и для мелких слесарных работ. Для необходимой прочности это изделие изготавливается из стали У7А или более прочной, твёрдость поверхности губок должна быть не менее 45,5 НRС. Для этого губки могут подвергаться дополнительной закалке.

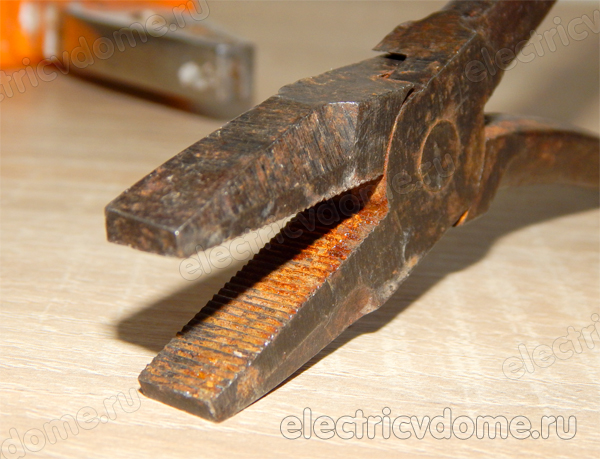

разница между пассатижами и плоскогубцами

Для защиты от поражения электрическим током и удобства использования на рукоятки надеваются изолирующие пластиковые или резиновые чехлы, на которых должна быть маркировка «до 1000В». Рабочая часть плоскогубцев может быть изогнутой и(или) утончённой, для доступа к деталям в труднодоступных местах.

Такой инструмент имеет разговорное название «утики». Некоторые модели утиков оснащаются режущими кромками для перекусывания тонких проводов.

Пассатижи

Другой распространённый инструмент этого класса пассатижи. Он предназначен для закручивания гаек и удержания прутков. Это приспособление в основном используют слесаря, для электромонтёров в пассатижах не хватает элементов, перекусывающих провода, поэтому представители этой профессии используют их вместе с бокорезами или кусачками.

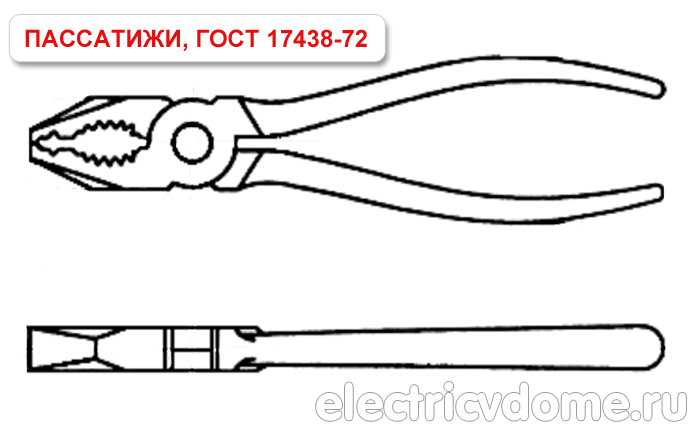

что такое пассатижи_chto takoe passatizhi

Требования к пассатижам изложены в ГОСТе 17438-72 и главное, чем отличаются пассатижи от плоскогубцев, это наличием в губках одной или двух выемок полукруглой формы с насечками. Этот инструмент подвергается бОльшим нагрузкам по сравнению с плоскогубцами, поэтому он изготавливается из стали 50 и имеет твёрдость губок не ниже 43,5…49,5 HRC.

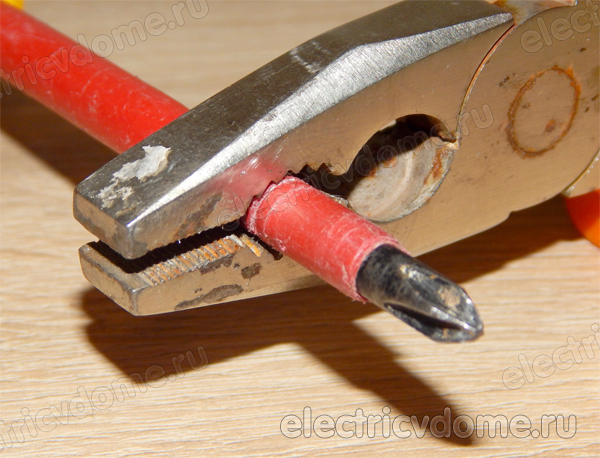

плоскогубцы или пассатижи как правильно

Информация! В инструменте небольший размеров самая маленькая выемка имеет квадратную форму.

Это приспособление может использоваться без изолирующих рукояток или вместе с ними. Некоторые модели имеют специальные шарниры, позволяющие изменять расстояние между губками и, соответственно, размер удерживаемых деталей.

Кроме выемок инсрумент может оснащаться приспособлениями для перекусывания проводов и стальной проволоки, что приближает его к комбинированным плоскогубцам.

Плоскогубцы комбинированные

Этот инструмент предназначен для электромонтёров и его рабочая часть состоит из трёх элементов:

  • на конце губок имеется плоские элементы с насечками для удержания небольших деталей;
  • в средней части расположены полукруглые углубления с зубцами для закручивания болтов и гаек;
  • возле рукояток размещаются режущие кромки для откусывания проводов;
  • сбоку возле оси вращения может находиться прорезь для разрезания стальной проволоки.

Параметры комбинированных плоскогубцев указаны в ГОСТе Р 53925-2010, который соответствует международному стандарту ISO 5746:2004 «Плоскогубцы и кусачки. УНИВЕРСАЛЬНЫЕ ПАССАТИЖИ И ПАССАТИЖИ ЛАЙНМЕНА. Размеры и испытательные значения величин». Для защиты от поражения электричеством на рукоятки надеваются изолирующие чехлы с надписью «до 1000В».

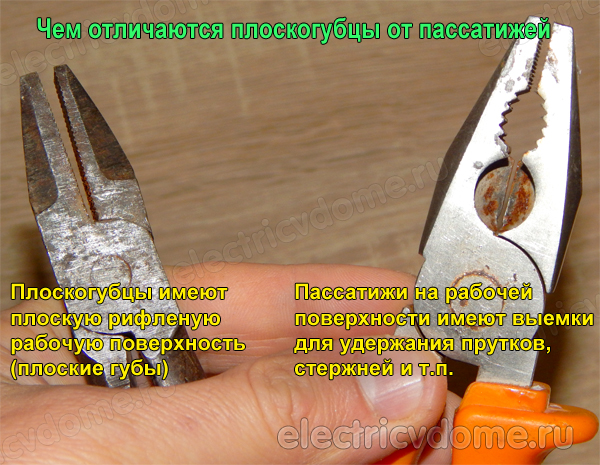

чем отличаются пассатижи от плоскогубцев

Металл, из которого изготовлено изделие, и его твёрдость аналогичны пассатижам. Режущие кромки должны иметь более высокую твёрдость и подвергаются дополнительной закалке до твёрдости 62 HRс.

Зная, в чем разница между пассатижами и плоскогубцами, не вполне понятно, почему этот инструмент относится к плоскогубцам. По внешнему виду из-за наличия полукруглых углублений для зажима болтов, гаек и удержания прутков это скорее пассатижи, но решение дать приспособлению именно такое название остаётся на совести составителей данного ГОСТа.

Вывод

Одни из самых распространённых видов шарнирно-губцевого инструмента являются пассатижи и плоскогубцы. В чем разница между ними видно по форме губок.

Пассатижи используются для удержания плоских деталей и имеют губки с плоской рифлёной поверхностью. Поэтому они меньше по размеру и могут оснащаться губками разных видов — длинными вытянутыми, загнутыми и многими другими форм.

Пассатижи предназначены для удержания прутков и закручивания болтов и гаек, поэтому имеют более массивную конструкцию.
