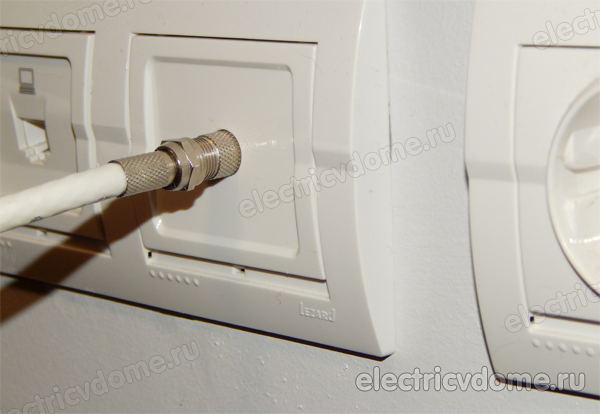

Подключение телевизионного кабеля к розетке

Современный интерьер устанавливает свои законы, это не обошло стороной и телевизионный кабель. Теперь его ввод совершенно невиден, так как он спрятан в стене, а на поверхности располагается красивая розетка, зачастую объединенная с другими розетками.

Такое красивое оформление требует приобретать все новые навыки и знания, например, необходимо знать правильное подключение ТВ кабеля к розетке.

Такие знания помогут не только при самостоятельном строительстве, но и при въезде в новую квартиру, или когда розетка вышла из строя, и ее необходимо заменить.

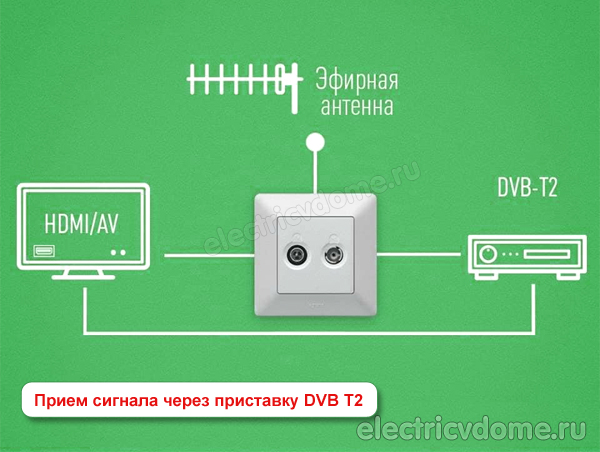

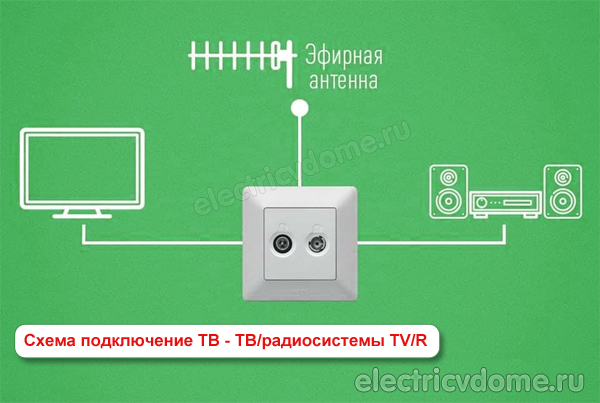

Схемы подключения телевизионных розеток

Подключение телевизионного кабеля к розетке осуществляется двумя способами:

• последовательно;
• параллельно (звездой).

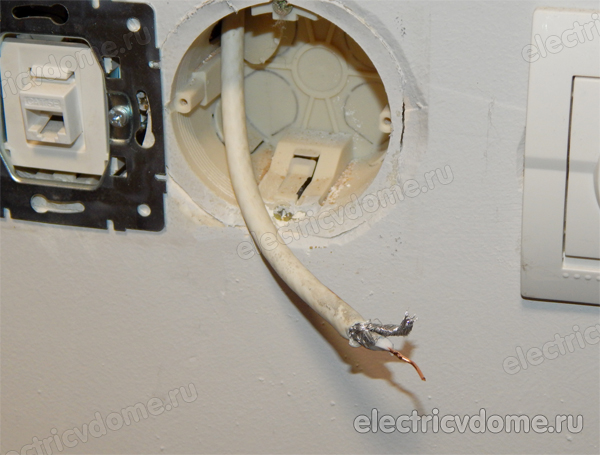

При последовательном подключении используется один ввод кабеля от вводного слаботочного щита, установленного на этаже. Прокладывается в квартире до монтажной коробки и выпускается наружу с небольшим запасом.

К нему подключается проходная розетка, имеющая три вывода. Один вывод используется для подключения входного кабеля, другой вывод является выходным соединением на розетке, а к третьему подключается кабель, идущий к другой розетке.

При таком подключении экономится телевизионный кабель, и требуется меньше работы. Недостаток один и очень существенный: при обрыве кабеля или плохом контакте в начале проводки сигнал пропадает или искажается на всех других телевизорах.

При параллельном подключении к каждой розетке подводится свой кабель, идущий от слаботочного щита.

При этом требуется делать более широкие штробы, особенно в начале прокладки, и резко увеличивается расход кабеля, что сказывается на финансах.

Однако, при таком подключении при повреждении одного кабеля, все другие работают нормально.

Виды телевизионных розеток

Прежде чем производить подключение ТВ кабеля к розетке, необходимо иметь представление о разных видах розеток, они бывают:

• оконечные;
• проходные.

Неправильный выбор в разных схемах подключения может привести к плохому или искаженному сигналу, либо к его полному исчезновению. Рассмотрим подробнее каждую из них.

В чем разница между оконченной и проходной розеткой

Почему у некоторых подключение ТВ кабеля к розетке вызывает затруднения? Радиоволны, распространяясь в какой-либо среде, на своем пути встречают сопротивление, что приводит к затуханию сигнала или потере его мощности.

В отличие от активного (резистивного) сопротивления, где общее сопротивление определяется суммой всех последовательно установленных резисторов (если нет параллельных), волновое сопротивление ведет себя другим образом.

Если подключенная другая среда имеет большее сопротивление, то часть сигнала отражается, создавая помехи основному сигналу.

Поэтому вся линия передачи радиоволн и приемник должны иметь одно и то же волновое сопротивление. Современные кабели для телевидения имеют разное волновое сопротивление, но чаще используется 75 Ом, такое же сопротивление стоит и на входе телевизора.

Сам радиосигнал состоит из электрической и магнитной составляющей, что дает возможность менять сопротивление среды без того, чтобы сигнал отражался. В этом качестве используются резисторы или микросхемы для усиления сигнала.

Другая особенность заключается в том, что радиоволны нельзя просто взять и разделить на несколько потребителей, например, сделав скрутку из нескольких кабелей. Даже если это соединение защитить от помех, создав экран, помехи будут все равно возникать.

Связано это с разным входным сопротивлением разных приемников, так как невозможно создать идентичные резисторы, и разным волновым сопротивлением самого кабеля и разной его длиной.

Поэтому для подключения нескольких телевизоров применяют проходные коробки, в которых искусственно создается разное сопротивление и оконечные, согласующие приемник с линией.

Любое соединение со временем может перестать работать, нарушив передачу сигнала, поэтому лучшим вариантом всегда остается прямое соединение антенны (кабеля) и ТВ приемника.

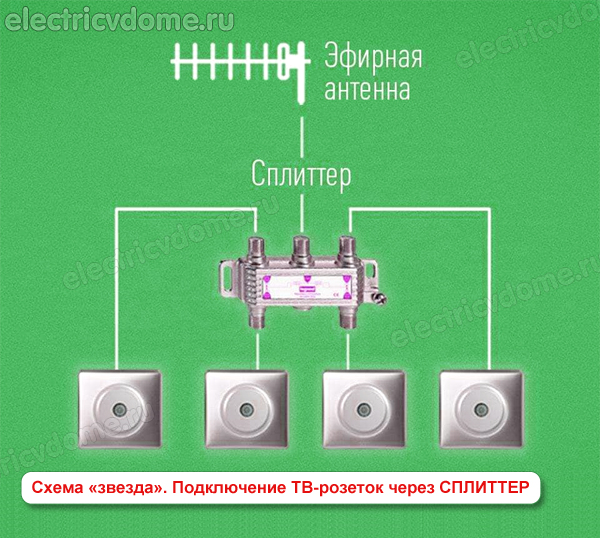

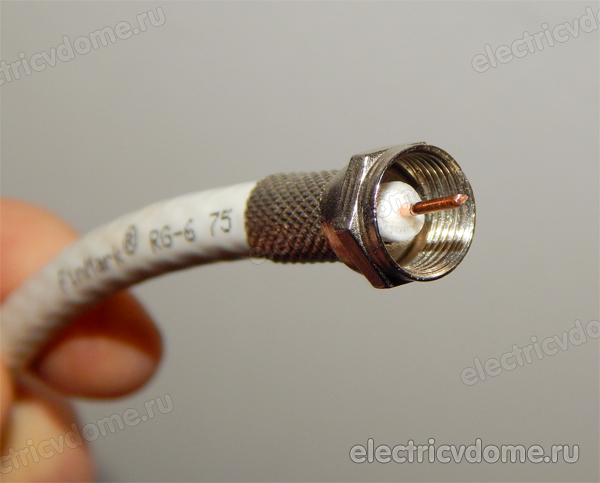

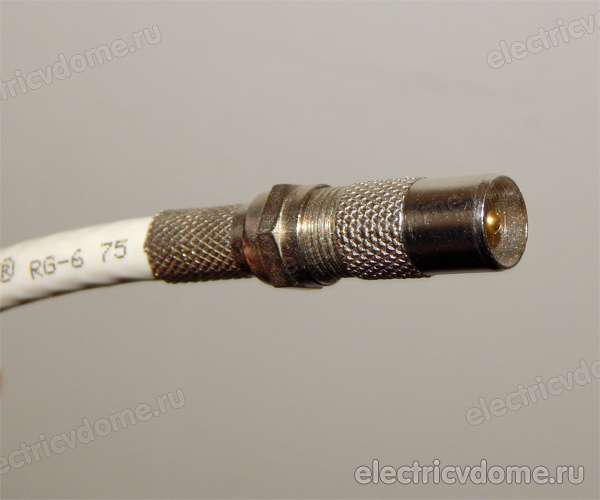

Этого можно достичь, если на входе в квартиру поставить делитель сигнала, а от него провести отдельные кабели к каждому телевизору (соединение звездой). Концы каждого кабеля снабжают F наконечником для подключения непосредственно к телевизору.

Однако это не всегда возможно, например, если уже проложена телевизионная сеть самими строителями. В этом случае неизбежна установка ТВ розетки. Как же они устроены и в чем разница?

Устройство антенной розетки

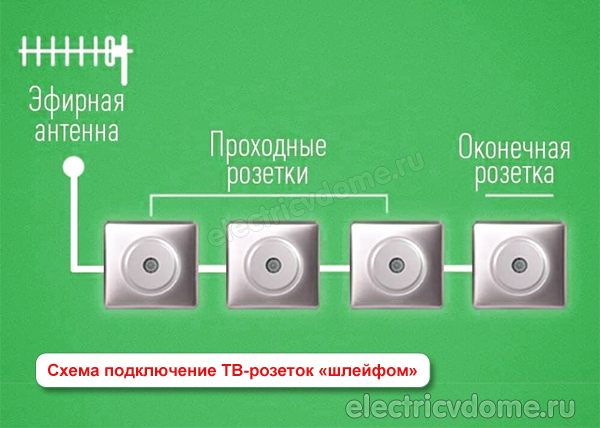

Подключение ТВ кабеля к розетке начинается с подбора необходимого устройства. Как правило, в доме необходимо подключить несколько телевизионных приемников, идущих по последовательной схеме. Первая и последующие розетки должны быть проходными, а последняя оконечная.

В этом случае телевизионный сигнал будет более или менее распределен равномерно. Внешне проходная и оконечная розетки могут ничем не отличаться, но поставленные перед ними задачи совершенно разные.

Проходная розетка имеет сквозной канал, на котором затухание сигнала минимально, а отходящий к ТВ приемнику вывод имеет большее затухание.

Оконечная розетка не имеет сквозного канала, она предназначена для непосредственного подключения к нагрузке. В ее электрической схеме могут присутствовать согласующие электронные элементы, позволяющие уравновесить волновое сопротивление линии и телевизора.

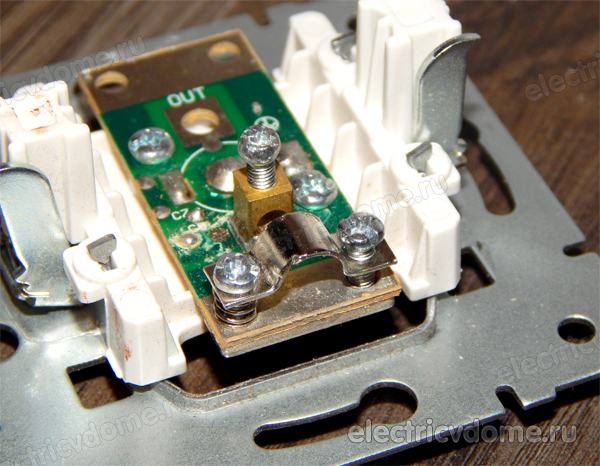

Любая розетка имеет корпус, на котором расположены крепежные элементы, плата и F – соединение в виде телевизионного штекера.

Также на корпусе имеется крепежный механизм для монтажа в стене. Чтобы определить, к какому типу относится розетка, можно посмотреть на внутреннюю ее сторону.

Конечные имеют один вход, если не предназначены для подключения двух и более входных кабелей и один выход, расположенный на панели. У проходной розетки имеется также один вход, обычно помечается буквами in и несколько выходов, один из которых соединен с разъемом на панели.

Чтобы понять, как подключить ТВ кабель к розетке, необходимо внимательно изучить маркировку. Рядом с разъемами могут стоять стрелки, показывающие в каком направлении должен идти сигнал. Немаловажную роль играет и сам кабель, обратим на это внимание.

Антенный кабель — устройство

Сам телевизионный кабель существенно отличается от силовых кабелей, в которых также может присутствовать бронирующая оплетка, защищающая его от механического повреждения.

В телевизионном кабеле такая оплетка больше предназначена для изолирования внутренней среды от влияния внешних электромагнитных волн с одной стороны.

С другой стороны, оплетка образует экран, отражающий радиоволны обратно в кабель. В противном случае вся передаваемая энергия была бы растрачена еще задолго до подхода к приемнику.

В идеале расстояние между центральным сердечником и оплеткой должно быть одинаковым на протяжении всей длины кабеля, но технологические процессы не позволяют этого достичь, либо оказываются слишком дорогими для обычного покупателя.

Поэтому часть сигнала, его мощность все же теряются, и тем больше, чем длиннее кабель. Раньше использовались кабели только с проволочной оплеткой, позднее стали использовать сплошную фольгу из цветного металла, а в некоторых видах дополнительно применяют и проволочную оплетку.

Материал, закладываемый между центральным проводом и оплеткой, расстояние между токопроводящими элементами и диаметром внутреннего проводника – все это сказывается на волновом сопротивлении.

Маркировка характеристик должна находиться на самом кабеле или, хотя бы упаковке. Обычно используются кабели с сопротивлением 75 Ом, но лучше заранее уточнить какое сопротивление у подводящий линии.

Монтаж ТВ розетки

Способ монтажа ТВ розетки довольно прост и мало чем отличается от использования разных видов розеток. Вопрос заключается в том, как подключить ТВ розетку таким образом, чтобы избежать лишние потери сигнала и в то же время предотвратить просачивание помех внутрь кабеля.

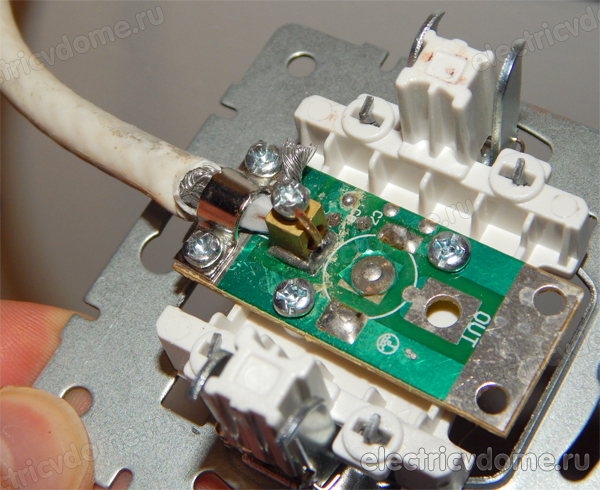

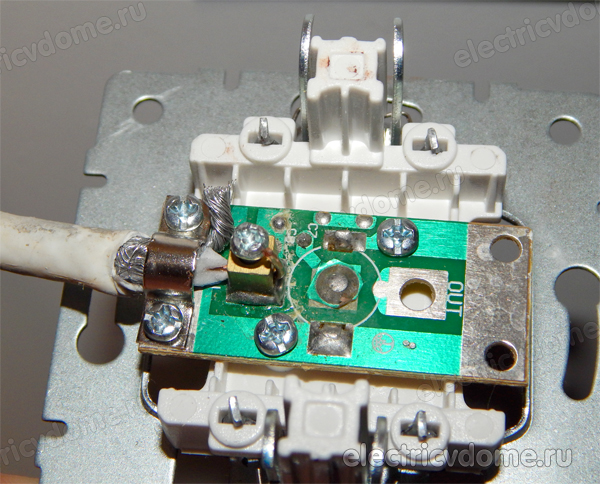

Для достижения первой задачи необходимо обеспечить надежное соединение ТВ кабеля с клеммами розетки. В первую очередь это относится к центральному проводнику.

Даже небольшое ослабление в контакте может уничтожить сигнал. Поэтому лучше выбирать розетки, где центральный провод крепится винтом.

К сожалению, некоторые производители, чтобы облегчить монтаж розетки сделали крепление пружинным.

Для соединения достаточно подготовленный центральный проводник вставить в этот зажим. Такое крепление может со временем ослабнуть, либо при повторном подключении пружины уже не будут иметь первоначальной гибкости и не смогут плотно прижаться к проводу.

Второе, что нужно закрепить – экран кабеля. Здесь тоже лучше выбирать типы розеток с возможностью закручивания зажима. При необходимости можно будет провести протяжку винтовых соединений, обеспечив хороший контакт.

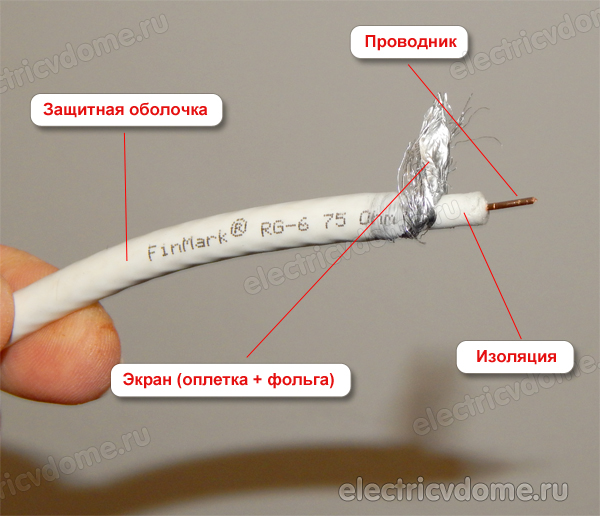

Стоит обратить внимание на способ разделки кабеля. Он состоит из следующих слоев:

1. внешний защитный;
2. экрана из медной проволоки или металлической фольги, либо того и другого;
3. диэлектрика между оплеткой и центральной жилой;
4. самой жилы.

Экран делается очень тонким, поэтому повредить его не составит труда. Для зачистки от внешнего изоляционного слоя лучше воспользоваться специальным инструментом – стриплером, он рассчитан на разный диаметр кабеля и совершенно не задевает экранирующую оболочку.

К чему может привести повреждение экрана? В первую очередь ухудшаются защитные свойства экрана от помех, во-вторых, может увеличиться потеря полезного сигнала.

После снятия защитного слоя экран заворачивают на верхнюю рубашку кабеля и зачищают центральный проводник. Зачистку делают не более 2-2,5 см, при таком расстоянии удобно работать, а лишний очищенный проводник после можно будет обрезать.

Некоторые монтажники алюминиевую рубашку снова выворачивают, объясняя это тем, что внутренняя сторона фольги не проводит ток.

Но она и не должна этого делать, исключением может быть использование рубашки в качестве проводника для подачи по ней питания усилительному устройству.

Если рубашку не выворачивать повторно, то изоляционный слой между оплеткой и металлическим корпусом розетки образует конденсатор небольшой емкости, свободно пропускающий высокочастотные сигналы, а экран как раз для этого и служит.

Но что действительно важно, так это недопущение случайного соединения экрана и центрального провода. При монтаже к этому необходимо отнестись особо внимательно.

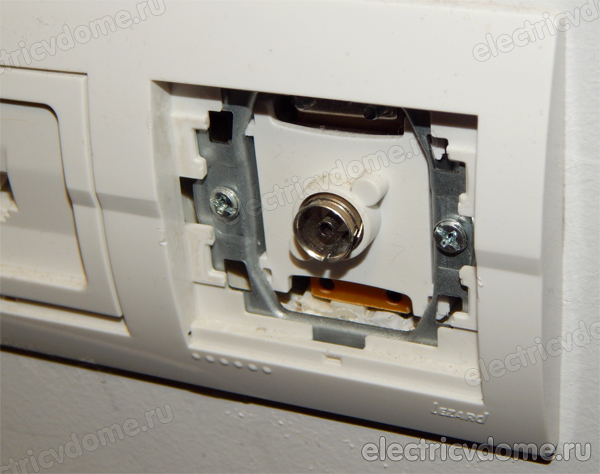

Установка розетки в подрозетник

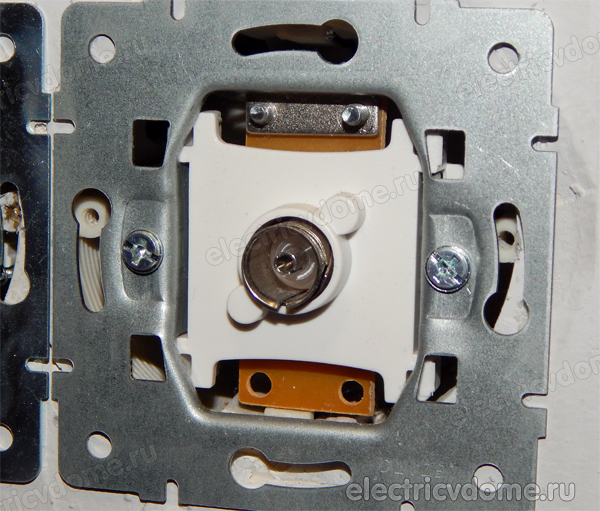

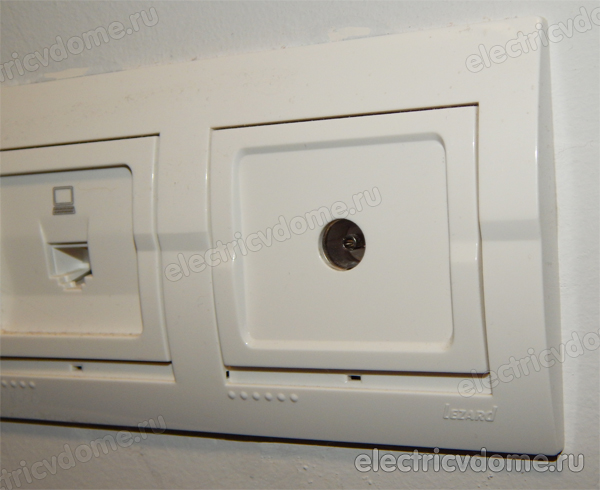

После того как подключение телевизионного кабеля к розетке было произведено, розетку устанавливают на свое место.

У разных производителей способ монтажа может несколько отличаться, но приведенная инструкция поможет разобраться в этом. Верхняя панель обычно крепится за счет замков, выполненных в виде выступов и углублений, и легко разъединяется, если ее поддеть острым инструментом.

Сама металлическая пластина прикручивается саморезами, а у розетки имеются распорные лапки, входящие под штукатурку и обеспечивающие дополнительную прочность конструкции.
