Кабель для проводки — почему ВВГ можно, а ПВС нельзя?

Один из важных вопросов при монтаже электропроводки это выбор кабеля. Очень часто для этого применяется провод ПВС.

Его действительно очень удобно укладывать в лотках, трубах и переходных коробках, а так же подключать к розеткам и выключателям, однако такой выбор запрещён ПУЭ и другими нормативными документами. Существует несколько причин, почему ПВС нельзя использовать для проводки.

Что говорят нормативные документы

О том, какой кабель использовать для проводки, указывается в различных нормативных документах.

Что такое электропроводка

Прежде всего, следует определить, что считается электропроводкой и в чём её отличие от удлинителей. Определение этого термина указывается в СП 256.1325800.2016 п.3.1.68.

Согласно этому документу электропроводкой являются изолированные провода и кабели вместе с приспособлениями для их крепления и механической защиты. Соответственно, провода для всех видов электропроводки прокладываются на значительный срок и закрепляются на стене или потолке.

ПВС провод для электропроводки

В ПУЭ п.2.1.4 указываются следующие виды электропроводки — открытая, которая может быть стационарной, передвижной и переносной, а так же скрытая проводка, находящаяся в штробах, за штукатуркой и в пустотах стен.

В жилых помещениях используется, как правило, скрытая проводка и, согласно ПУЭ п.7.1.34, она должна быть выполнена медным проводом.

Кабельная продукция для домашней электропроводки

Кроме того, при выборе марки кабеля следует учитывать требования пожарной безопасности, изложенные в СП 256.1325800.2016 п.15.3 и ПУЭ п.7.1.38.

Согласно этим документам, все внутридомовые провода и кабели должны иметь изоляцию, не поддерживающую горение. Такие кабеля в названии имеют буквы:

  • «нг» — горит при наличии внешнего пламени, но при этом не поддерживающий горение;
  • «нг-LS» — с пониженным дымообразованием во время горения;
  • «нг-HF» — не выделяющие галогены.

Для стационарной и переносной проводки допускается использовать марки кабелей с маркировкой «нг», но в большинстве ситуаций для большей пожаробезопасности желательно применять провода с отметкой «нг-LS», чаще всего это кабель ВВГнг-LS.

какой кабель нужно использовать для электропроводки

Некоторые заказчики при проектировании электропроводки требуют использовать провода типа «нг-FRLS», но эти кабеля обладают избыточной надёжностью. Такая маркировка указывает, что кабельная линия обладает огнестойкостью и может выполнять свои функции даже во время пожара.

Линии с этим параметром на чертежах обозначаются буквой «Е» и цифрами, показывающими длительность работы в огне. Например, отметка «Е15» указывает, что проводка сохраняет работоспособность в течение 15 минут.

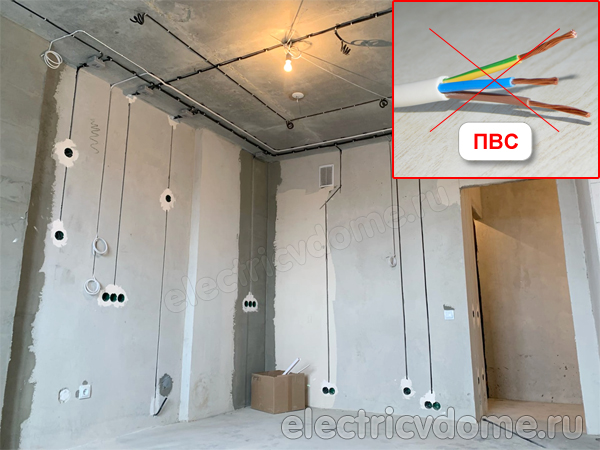

почему ПВС нельзя использовать для проводки

Для упрощения выбора типа кабеля можно воспользоваться таблицей 2, находящейся в ГОСТ 31565-2012. Здесь указаны рекомендованные марки кабелей, расположенные по степени пожаробезопасности, при этом допускается использовать более надёжный кабель в менее опасных помещениях, но не наоборот:

  • без дополнительной маркировки — одиночные кабеля в производственных помещениях;
  • нг — открытая проводка в наружных установках;
  • нг-LS — для открытой и скрытой проводки внутри зданий и помещений;
  • нг-HF — для электропроводки в торговых центрах и многоэтажных зданиях (небоскрёбах);
  • нг-FRLS — провода в системах пожаротушения.

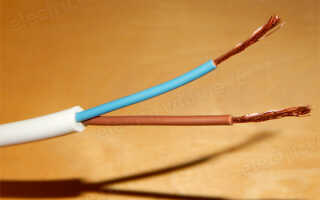

ПВС для электропроводки

Существует несколько факторов, определяющих можно ли прокладывать электропроводку проводом ПВС.

Почему ПВС не подходит для проводки

Главную причину, почему ПВС нельзя использовать для проводки, можно понять из его названия:

  • отсутствие буквы «А» указывает, что токопроводящие жилы медные;
  • П — провод, а не кабель;
  • В — изоляция изготовлена из ПВХ пластика;
  • С — назначение провода соединительный.

Как видно из расшифровки, это соединительный провод и предназначен для подключения электроприборов и изготовления переносок.

На это указывает так же ГОСТ 7399-97 «Провода и шнуры на номинальное напряжение до 450/750 В» приложение А, а в ПУЭ п.2.1.48 содержится требование использовать провода только в тех целях, которые указаны в технической документации к этим изделиям.

где применяется ПВС провод

Требования к кабельно-проводниковой продукции, используемой в стационарной электропроводке, указаны в ГОСТе 31565-2012. Согласно этому документу, для обеспечения необходимой степени пожарной безопасности допускается применять только провода и кабели с маркировкой нг-LS и нг-HF.

Ни один завод-изготовитель не выпускает провод ПВС с изоляцией такого типа, поэтому его нельзя приобрести в магазинах.

Минусы применения ПВС

Кроме назначения существуют и другие причины, почему ПВС нельзя использовать для электропроводки. По сравнению с другими кабелями у этого провода имеется много недостатков.

Прежде всего, его нельзя прокладывать в пучках, а в скрытой проводке несколько проводов укладываются в общую штробу или короб. Поэтому необходимо выбирать провод с большим запасом по сечению, что приводит к удорожанию проводки.

Подключение к розеткам и выключателям может производится только при помощи наконечников типа НШвИ, НШкИ или НВИ. Такое соединение обладает пониженной надёжностью по сравнению с одножильными проводами.

Конечно, можно зачищенный конец провода свернуть кольцом и прижать болтом, но для такого монтажа необходимо произвести разборку розетки.

И самое главное — срок службы провода ПВС всего 6 лет против 30 у кабеля ВВГ, который предназначен для скрытой проводки и свободен от вышеперечисленных недостатков.

Какие марки использовать

Как видно из нормативных документов, ПВС провод для электропроводки использовать нельзя и для этого применяются другие типы кабелей. Они должны соответствовать следующим требованиям:

  • токопроводящая жила должна быть изготовлена из меди (ПУЭ п.7.1.34);
  • изоляция не должна поддерживать горение и должна иметь маркировку «нг» при открытой проводке и «нг-LS» и «нг-HF» при скрытой (ГОСТ 31565-2012 т.2);
  • предназначен для стационарной скрытой проводки (ПУЭ п.2.1.48).

Все эти требования перечислены в ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ», таблице 17 и этим условиям соответствует кабель ВВГнг-LS, NYMнг(А)-LS и некоторые типы проводов. Кроме того, кабель ВВГнг-LS имеет модификации — плоский ВВГ-Пнг-LS и многожильный повышенной гибкости КГВВнг-LS.

Информация! При прокладке электропроводки в особых условиях необходимо применять провода других типов, например РКГМ, ПВКВ, ПРКС, ПМТК или Olflex Heat.

Вывод

Существует много причин, почему ПВС нельзя использовать для проводки. Его сложно подключать к розеткам и выключателям, нельзя укладывать пучком и отсутствует негорючая модификация с пониженным дымовыделением ПВСнг-LS.

Поэтому для монтажа электропроводки необходимо выбирать кабель ВВГнг-LS или аналогичный.

Однако нельзя сказать, что ПВС плохой провод. Он незаменим при подключении передвижных электроприборов, организации временной проводки и изготовлении удлинителей.
