Почему нельзя соединять медь и алюминий в электропроводке

Надёжное соединение проводов является одним из необходимых условий безаварийной работы электрооборудования. Но иногда случается так, что все болты были зажаты, а место соединения кабелей всё равно подгорает. Чаще всего это происходит при соединении медных и алюминиевых проводников.

Профессиональные электромонтёры учитывают эту особенность данных металлов, но люди, не имеющие отношения к электричеству, не знают, почему нельзя соединять медь и алюминий в электропроводке.

Можно ли соединять алюминиевые провода с медными

По наблюдениям электриков, такой контакт имеет пониженный срок службы, но на вопрос, почему нельзя соединять медные и алюминиевые провода, разные специалисты дают различные ответы.

Различный коэффициент теплового расширения

При прохождении электрического тока место соединения нагревается. При этом форма и размеры проводников изменяются по-разному, что приводит к ослаблению контакта и дальнейшему нагреву. При работе цикл нагрев-охлаждение повторяется много раз, из-за чего соединение ослабевает и появляется искрение, завершающее разрушение проводников.

При всей «научности» этого объяснения оно не выдерживает проверку фактами. Достаточно взглянуть на коэффициент теплового расширения самых распространенных металлов:

• медь – 16,6*10-6м/(м*°С);
• алюминий – 22,2*10-6м/(м*°С);
• сталь – 10,8*10-6м/(м*°С).

Согласно этому списку самый ненадёжный контакт должен быть в паре сталь-алюминий, но на практике такие соединения, например в клеммниках, прекрасно служат много лет и обеспечивают качественное соединение проводов. Даже без знания данного параметра понятно, что причина не в этом, потому, что для предотвращения разрушения контакта было бы достаточно периодически подтягивать соединительные болты.

Окисная плёнка

На поверхности алюминиевых проводников образуется окисная плёнка, ухудшающая контакт и способствующая нагреву места соединения. В результате оно нагревается с последующим увеличением переходного сопротивления и ростом температуры. При этом контакт ухудшается, а температура растёт до разрушения проводников.

Действительно, окисная плёнка образуется на поверхности проводов, но она не препятствует соединять два алюминиевых провода. Даже если предположить, что причина в окислении поверхности медных проводников, то эта плёнка не разрушает контакт этих проводов. Следовательно, эта причина так же не имеет отношения к тому, почему нельзя соединять медь и алюминий в электропроводке.

Электрохимическая коррозия

Как известно из школьного курса физики, два разных металла, находящиеся в растворе электролита, образуют «гальваническую пару». В этом случае на этой паре проводов возникает ЭДС, а при прохождении электрического тока появляется электрохимическая коррозия. Этот эффект действует разрушительно на поверхность металлов и именно он является причиной того, почему нельзя соединять медные и алюминиевые проводники.

Что такое электрохимическая коррозия

Главной причиной того, почему нельзя соединять медь и алюминий в электропроводке, является разрушение металлов вследствие электрохимической коррозии. Этот процесс требует наличия электролита, но при наличии протекающего через место соединения электрического тока достаточно влаги, находящейся в воздухе.

Этот процесс происходит всегда при соединении двух разных металлов и его скорость зависит от выбранных материалов и окружающей среды. При этом один из металлов выполняет роль катода, а второй анода и при протекании тока происходит перенос металла от одного электрода к другому. Этот процесс называется «электролиз».

Он может использоваться для электрохимического нанесения различных покрытий, но в электротехнике действует деструктивно. В соединении медь-алюминий роль анода выполняет алюминиевый провод или шина, которые будут разрушаться вплоть до полного разрушения места соединения.

Такое явление возможно так же при использовании других металлов. Например, алюминий совместим с цинком, оцинкованной сталью и хромированными покрытиями, а медь нельзя подключать к оцинкованному металлу, но возможно присоединять её к обычной углеродистой стали. Подробно совместимость металлов для различных условий и возможные пары соединений указаны в ГОСТе 9.005-72.

В некоторых случаях электрохимическая коррозия происходит без подключения деталей к электросети. Например, в случае соединения в ёмкости с водой алюминиевых листов медными заклёпками или наоборот, эти металлы образуют гальваническую пару (типа батарейки) и алюминий начинает быстро коррозировать.

Какие проблемы могут возникнуть при соединении алюминия и меди

Соединение медного и алюминиевого проводов может привести к серьёзным проблемам в электропроводке. При соединении этих металлов и протекании через место контакта электрического тока начинается электролиз с переносом атомов металла от алюминиевого проводника к медному, причем, чем выше влажность воздуха и сила тока, тем активнее происходит процесс переноса.

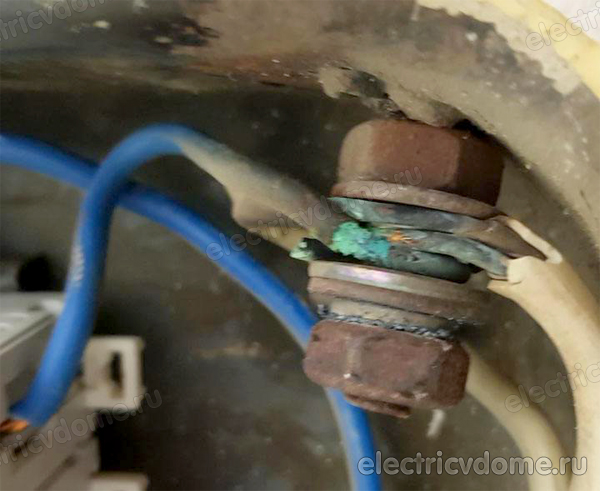

При этом на поверхности алюминиевого контакта появляются углубления и раковины, ухудшающие контакт и ускоряющие разрушение ещё целых мест контакта.

В результате соединение начинает перегреваться и изоляция разрушается, что может привести к короткому замыканию. При продолжающемся процессе разрушения контакт полностью разрушается и начинается его искрение, которое может привести к пожару.

Способы соединения медных и алюминиевых проводов

Несмотря на то, что прямое соединение этих проводников может привести к аварии, в некоторых ситуациях без этого обойтись невозможно. В этих случаях необходимо принять меры, препятствующие гальваническому эффекту и электрохимической коррозии:

1. Использовать клеммник. Контактная пластина большинства клеммников изготовлена из стали. Этот металл совместим как с медью, так и с алюминием.
2. Применить специальные наконечники или переходные шайбы. Эти элементы изготавливаются на заводе из двух частей — медной и алюминиевой, каждая из которых контактирует с проводником из соответствующего металла.
3. В болтовом соединении между проводами можно установить стальную шайбу. Она разделяет гальваническую пару и препятствует разрушению контакта.
4. Использовать специальную смазку, улучшающую контакт и препятствующую появлению гальванического эффекта.

Вывод

Подводя итог статье можно дать ответ на вопрос, можно ли соединять медь и алюминий. Прямой контакт в электротехнике между этими металлами приведёт к разрушению места соединения из-за гальванического эффекта, поэтому для надёжного контакта следует использовать вспомогательные средства.
