Обозначение дифавтомата на схеме

Монтаж проводки начинается с составления электросхемы, но обозначения элементов на ней выбираются не произвольно, а согласно определённым правилам.

По этим условным значкам можно определить, какая защитная аппаратура устанавливается в электрощитке, а так же как все приборы соединены между собой.

Один из видов защитных устройств это дифференциальный автомат и для чтения электросхем необходимо знать правильное обозначение дифавтомата на однолинейной схеме.

Для чего нужен дифавтомат

Основными проблемами, требующими установки защитных устройств, являются необходимость защитить провода от перегрева и людей от поражения электрическим током.

Чаще всего для этого используются отдельные приборы — автоматический выключатель и устройство защитного отключения (УЗО), но в некоторых ситуациях для монтажа двух аппаратов недостаточно места в электрощитке.

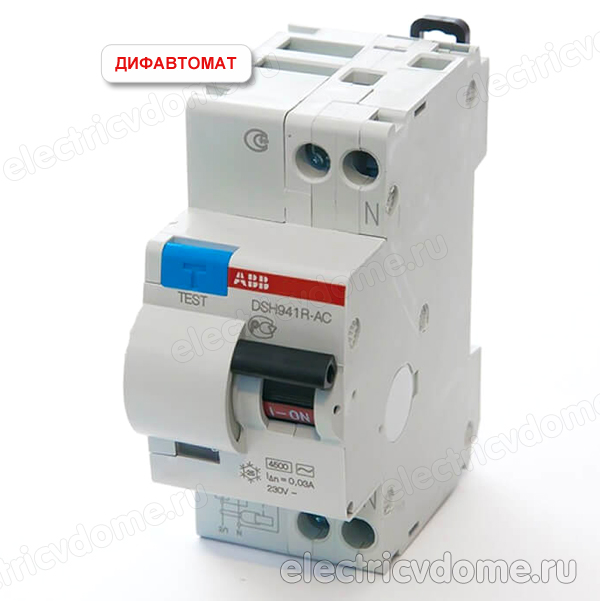

В этом случае необходима установка устройства, совмещающего функции УЗО и автомата. Такой защитный прибор называется АВДТ или автоматический выключатель дифференциального тока.

Другие названия этого аппарата дифференциальный автомат или, сокращённо, дифавтомат. Внутри этого защитного прибора имеются три блока защиты, первые два из которых выполняют функции автомата и защищают провода, а третий заменяет УЗО и отключает линию при повреждении изоляции или попадании человека под напряжение:

• электромагнитный расцепитель — срабатывает при коротком замыкании;
• тепловая защита — отключает дифавтомат при перегрузке;
• блок дифференциальной защиты, срабатывающий в случае повреждения изоляции или попадания людей под напряжение.

Чем дифавтомат отличается от УЗО и автомата

Основное отличие дифференцициального автомата от комплекта из обычных автомата и УЗО — меньшие габариты устройства.

Например, двухполюсный автомат занимает в панели два стандартных модуля и однофазное УЗО имеет такую же ширину, а заменяющий их АВДТ требует для монтажа всего два модуля, что экономит место на DIN-рейке или позволяет заменить обычный вводной автомат и установить дифзащиту без переделки схемы электрощита.

Обозначение дифавтомата на схеме включает в себя элементы обоих устройств, что позволяет дорисовать на обозначении ранее установленного автомата символ дифзащиты — обмотку трансформатора тока и использовать старую электросхему.

Единственный недостаток дифференциального автомата — более высокая стоимость по сравнению с обычным автоматом и УЗО. Кроме того, при срабатывании защиты не всегда понятна причина этого явления — перегрузка, короткое замыкание или появление тока утечки.

Что сказано в нормативных документах

К сожалению, ни в одном нормативном документе не указано единственно правильное обозначение дифавтомата. Такие данные отсутствуют даже в ГОСТе Р МЭК 60617-DB-12M-2015, содержащем все стандартные обозначения для электросхем.
Поэтому проектировщикам приходится руководствоваться правилами, указанными в ГОСТе 2.702-2011 «Единая система конструкторской документации (ЕСКД)».

Этот документ позволяет, при необходимости, составлять отсутствующие в нормативных документах условные обозначения самостоятельно, на основе имеющихся стандартных символов.

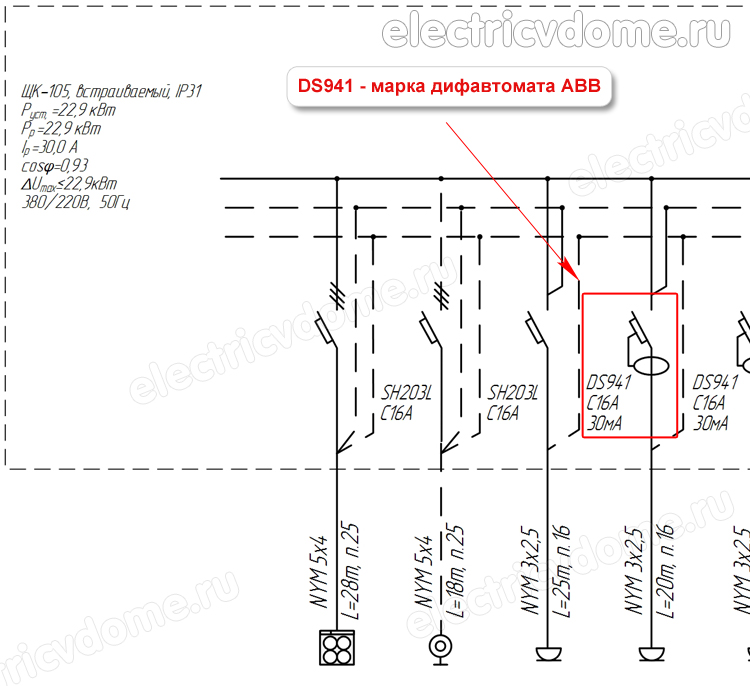

Как обозначается дифференциальный автомат на однолинейной схеме

Несмотря на возможность придумывать, как обозначается дифавтомат на однолинейной схеме, самостоятельно, за основу при этом принимаются стандартные символы и уже существующие распространённые обозначения дифференциальных автоматов.

Графический символ

То, как обозначается дифавтомат на схеме, зависит от проектировщика, но этот символ должен отображать обе составные части аппарата — автоматический выключатель и УЗО.

Поэтому в обозначении этого устройства чаще всего за основу принимается символ автомата и к нему добавляется условное обозначение вторичной обмотки трансформатора тока — основного элемента дифференциальной защиты.

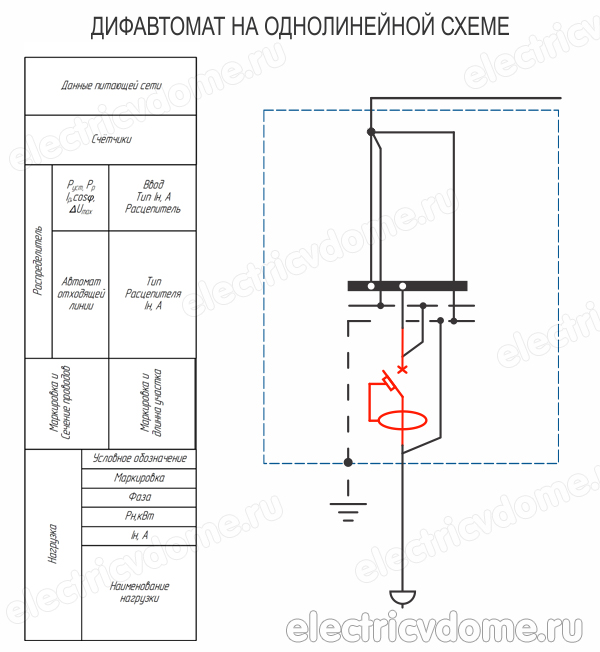

На обычных электросхемах количество контактов в обозначении автомата соответствует числу фаз, но в некоторых случаях для упрощения чертежа вместо изображения нескольких проводников наносится только одна линия.

Такая схема называется однолинейной и на ней в знаке дифавтомата обозначается только один контакт, а над обозначением на линии, символизирующей проводники, наносятся несколько косых чёрточек, соответствующих числу контактов и проводов.

Буквенная маркировка

Кроме символического обозначения, все элементы электросхемы имеют буквенную маркировку, состоящую из одной или нескольких букв английского алфавита и порядкового номера детали.

Согласно ГОСТ 2.710-81 ЕСКД все выключатели и разъединители, устанавливаемые в силовых цепях, имеют обозначение Q. Те из них, которые выполняют защитную функцию, дополнительно отмечаются буквой F, следовательно, они маркируются QF.

Дифавтомат и УЗО соответствуют этому определению, поэтому они могут иметь такую маркировку вместе с автоматическими выключателями.

Однако такое обозначение не вполне отображает функцию и устройство дифференциального автомата. Согласно вышеупомянутому ГОСТу, устройства дифзащиты отмечаются буквой D, поэтому дифавтомат на схеме следует маркировать буквами QDF или QFD, однако на некоторых однолинейных схемах встречаются обозначения QD и даже просто Q.

Проектировщиками обозначать дифавтоматы на схемах принято — QFD. Небольшое пояснение, почему так. QF — входит в буквенное обозначение обычного автоматического выключателя. Для дифференциального автомата добавлена латинская буква D – differential. Согласно ГОСТ каждый символ имеет такую расшифровку:

• Q – «выключатель (рубильник) силовых цепей»
• F – «защитный элемент», имеет токовые расцепители (можно отнести как к автоматам так и к дифавтоматам)
• D – «дифференцирующий»

Поэтому для того, чтобы правильно расшифровать обозначение дифавтомата на однолинейной схеме, следует изучить блок с условными графическими обозначениями (УГО).

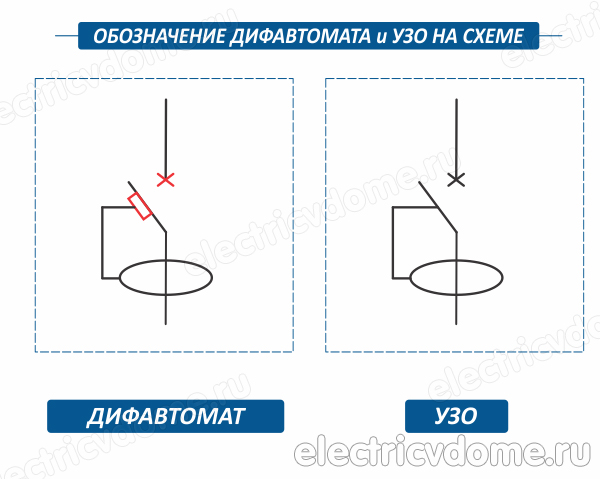

Отличие обозначений на схемах УЗО от АВДТ

Несмотря на удобство монтажа из-за более высокой цены вместо дифавтомата чаще устанавливаются УЗО. В них отсутствует виды защит, имеющиеся в автоматических выключателях, и эти аппараты имеют свои обозначения.

В схематическом обозначении УЗО имеется только символ основного элемента дифзащиты — трансформатора тока, соединённого с изображением подвижных контактов и на нём отсутствует значок автоматического выключателя — небольшой прямоугольник, находящийся сбоку на крайнем подвижном контакте автомата.

Отличается так же буквенная маркировка УЗО. Также как и дифавтомат, это защитное устройство, контакты которого подключаются в силовых сетях, поэтому этот аппарат так же может обозначаться буквами QDF или QFD.

Однако для того, чтобы маркировка устройства защитного отключения отличалась от дифференциального автомата, чаще всего букву F пропускают и обозначают этот прибор как QD или просто D.

Вывод

Обозначение дифавтомата на однолинейной схеме не указано в нормативных документах, поэтому проектировщики вынуждены самостоятельно разрабатывать условные символы и буквенную маркировку элементов дифференциальной защиты с обязательной расшифровкой знаков и надписей в имеющихся на схеме примечаниях.

Для дифавтомата самым распространенным графическим знаком является сочетание обозначений автоматического выключателя и УЗО, а буквенная маркировка чаще всего имеет вид QFD или QDF, но могут применяться и другие обозначения. УЗО при этом обычно имеет маркировку QD или D.
