Как определить фазу и ноль мультиметром в розетке

Очень часто время монтажа и ремонта электропроводки появляется необходимость определить, какой из проводов фазный, а какой нейтраль. Проще всего это сделать при помощи индикаторной отвёртки, но при её отсутствии важно знать, как определить фазу и ноль мультиметром.

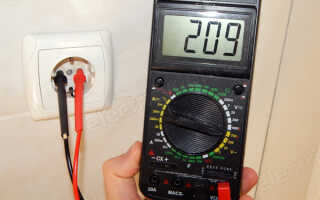

напряжение в розетке

Как найти фазу мультиметром

Перед тем, как определить фазу и ноль мультиметром, его необходимо переключить в положение для измерения переменного напряжения. Диапазон при этом должен быть выше величины линейного напряжения сети или 400В. Существует два простых способа, как найти фазу мультиметром.

1) «Контактный» способ

Потенциал на фазной клемме в розетке относительно заземления около 220В и его можно измерить при помощи вольтметра. Внутреннее сопротивление этого прибора сравнимо с сопротивлением человеческого тела, стоящего на деревянном или бетонном полу.

Для поиска фазы таким способом необходимо прикоснуться пальцем к одному щупу мультиметра, а вторым щупом дотронуться до клеммы в розетке или зачищенному проводу.

как определить фазу мультиметром

Внутреннее сопротивление прибора более 1 МОм и слишком велико, что бы ток, протекающий при касании фазного проводника через аппарат, причинил какой-либо вред здоровью, однако его достаточно для того, чтобы на дисплее прибора отобразились показания 20В или выше.

Если при проведении испытаний коснуться нулевого провода или заземления мультиметр не покажет напряжения.

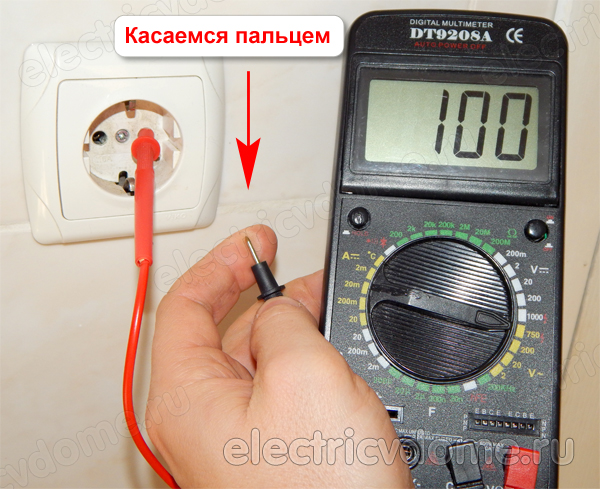

Если одним щупом прикоснуться к «фазе», а ко второму щупу прикоснуться пальцем, на дисплее появится показания напряжения в 70-100 Вольт. Цифры могут отличаться и будет зависеть от многих факторов.

Важно! Установка переключателя в положение для измерения тока приведёт к поражению электричеством.

2) «Без контактный» способ

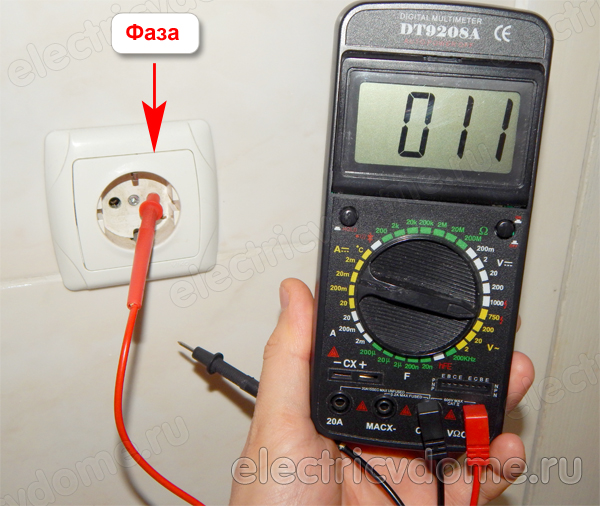

Данный метод аналогичный предыдущему, только касаться второго щупа рукой не нужно. Здесь чтобы определить фазу мультиметром, нужно коснуться щупом к контакту. Если «попали» на фазу, на дисплее будут показания примерно 10 – 20 Вольт.

как найти фазу и ноль мультиметром

Измерение относительно заземления

Более надёжным является способ измерения напряжения на проводах относительно земли. Для этого можно использовать заземляющий проводник, клемму РЕ в электрощите, водопроводные трубы и отопительные трубы, контур заземления здания или подключённые к нему элементы конструкции.

Поиск фазы производится аналогично предыдущему пункту, но вместо пальца свободный щуп присоединяется к контуру заземления.

напряжение между фазой и заземлением

Важно! Система индивидуального отопления, особенно с одноконтурным котлом, не заземлена и не может применяться для определения фазы.

Как найти ноль мультиметром

Перед тем, как определить ноль мультиметром, необходимо определить фазный проводник путём предварительных измерений или найти его во вводном щитке. После этого прибор устанавливается в режим проверки переменного напряжения АСV, диапазон при этом должен быть не менее 400 В. В моем случае это 750 Вольт.

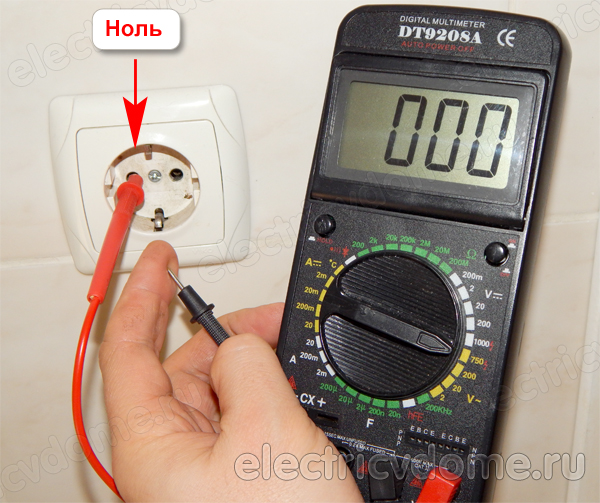

При контакте с нулем прибор ничего не покажет. Не зависимо от того будете вы касаться второго щупа или нет.

как найти ноль мультиметром

Недостаток этого способа в том, что аналогичный результат покажет заземляющий проводник, поэтому перед началом проверки его необходимо отключить.

Другой способ поиска ноля это измерение напряжения между заземлением и нулевым проводом. Результат зависит от того, к какой клемме прикасается второй щуп. Дисплей при контакте с фазным проводником при проверке будет показывать напряжение сети. На нулевом проводе возможно наличие незначительного потенциала, связанного с протеканием по нейтрали уравнительного тока.

Как отличить ноль от заземления

Оба эти провода соединены на подстанции с контуром заземления, поэтому по отношению к ним фаза имеет практически одинаковый потенциал. Однако по нулевому проводнику протекает уравнительный ток, отсутствующий в защитном заземлении, и имеется падение напряжения.

При большой протяжённости ЛЭП можно использовать эту разницу и отличить ноль от земли по оказаниям вольтметра:

  1. 1. во вводном щитке поочередно измерить напряжение между фазой и нейтральным и заземляющим проводами и записать показания прибора;
  2. 2. повторить измерения на проверяемых клеммах;
  3. 3. сравнить полученные данные с записями;
  4. 4. для надёжности измерения следует повторить несколько раз.

напряжение между нулем и заземлением

Этот метод можно использовать только в пятипроводной схеме электроснабжения TN-S. В четырёхпроводной системе TN-C-S следует временно отключить от электропроводки заземление. Провод, по отношению к которому на фазном проводнике имеется напряжение сети, является нейтралью.

Вывод

Существует много различных методов узнать назначение проводов в проводке. Способ, как определить фазу и ноль мультиметром, является одним из самых простых и надёжных. Проще него только использование индикаторной отвертки и цветовой маркировки проводов, но применение этого метода допускается при условии полной уверенности, что эти правила соблюдались во время монтажа.
