Область применения и назначение СИП

Основным назначением провода СИП (самонесущий изолированный провод) является передача и распределение электроэнергии переменного тока в сетях освещения и силовых сетях напряжением 0.4-1 кВ.

Провод СИП получил широкое применение при строительстве магистральных воздушных линий электропередач и различных ответвлений к вводам во всевозможные жилые помещения и хозяйские постройки.

Он представляет собой жгут скрученный из изолированных фазных жил, сделанных из алюминия и нулевой несущей жилы. Фазные жилы оснащены изоляцией, сделанной из светостабилизированного полиэтилена повышенного давления окрашенного в черный цвет, который обладает устойчивостью к ультрафиолетовым излучениям. В центре нулевой жилы находится стальной сердечник, скрученный вокруг алюминиевыми проволоками.

Основные марки СИПов

В зависимости от того, какую конструкцию имеет самонесущий изолированный провод и, какие применяются материалы для несущей части, его можно разделить не следующие виды:

#1.Тип СИП-1, СИП-1А

Провода с обозначением СИП-1 и СИП-1А. Состоят из алюминиевых токопроводящих фазных жил, покрытых термопластичной полиэтиленовой изоляцией, устойчивой к воздействию ультрафиолета. Также конструкция включает в себя несущую нулевую жилу, которая может быть как голой, так и изолированной, в зависимости от марки. Буква «А» в конце маркировки указывает на то, что нулевая жила изолированная.

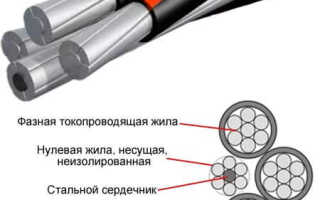

провод СИП-1

#2. Тип СИП-2

Провода с маркировкой СИП-2 и СИП-2А имеют аналогичную с предыдущими марками конструкцию, за исключением изоляции, которая состоит из «сшитого» полиэтилена. Подобные марки получили применение в монтаже линий электропередач напряжением до 1000 В, которые подвержены воздействиям атмосферных факторов.

провод СИП-2

Данный провод СИП используют для изготовления магистральных линий и ответвлений к местным пунктам потребления в районах, где преобладает умеренный и холодный климат.

Токоведущие жилы самонесущих проводов обозначений СИП-1 и СИП 1А могут выдерживать длительный нагрев до 70°С, а для токоведущих жил проводов с маркировкой СИП-2, СИП-2А этот показатель составляет до 90 °С. В процессе монтажа необходимо обращать внимание на то, чтобы бы было выполнено соблюдение необходимого (минимально допустимого) радиусного изгиба, который должен составлять не менее чем десять наружных диаметров провода.

#3. Тип СИП-3

Марка СИП-3 состоит из одной жилы со стальным сердечником, обвитым проволоками из алюминиевого сплава марки AlMgSi. Изоляция этого провода представляет собой «сшитый полиэтилен», обладающий хорошей устойчивостью к воздействию ультрафиолетовых излучений.

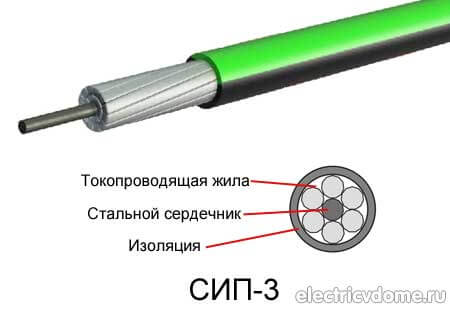

провод СИП-3

Самонесущий изолированный провод такой конструкции используется при строительстве воздушных линий передач электрической энергии напряжением около 20 кВ в местностях, где преобладает умеренный, холодный и тропический климат.

Рабочая температура проводов данной марки составляет около 70 °С, длительно допустимая — находится пределах от минус 20 °С до плюс 90 °С.

#4. Тип СИП-4

Следующие марки проводов СИП-4 и СИП-4н состоят из парных токопроводящих жил, при этом несущая нулевая жила у них отсутствует. Буквенное обозначение «н» в конце маркировки указывает на то, что для изготовления провода использовался алюминиевый сплав, если буквы нет – алюминий. Изоляция сделана из устойчивого к ультрафиолетовым излучениям термопластичного ПВХ.

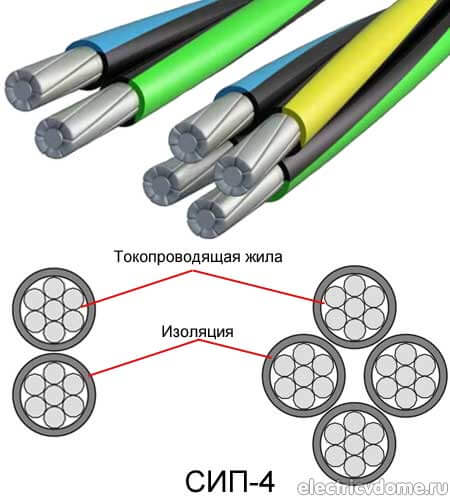

провод СИП-4

#5. Тип СИП-5

Провода с маркировкой СИП-5, СИП-5н имеют аналогичную конструкцию, единое отличие – это изоляция, которая «сшита из полиэтилена». Это дает возможность на 30 процентов повышает длительность допустимой температуры эксплуатации.

провод марки СИП-5

Применяются такие марки проводов для сооружения ЛЭП, напряжением до 2.5 кВ, подключения электричества к жилим строениям, для сетей освещения. Провода выполнены в климатическом исполнении УХЛ (умеренный и холодный климат).

Таблица 1. Краткая техническая характеристика проводов СИП
Марка провода СИП-1 СИП-2 СИП-3 СИП-4 СИП-5
Количество токо-
проводящих жил, шт
1 ÷ 4 1 ÷ 4 1 2 — 4 2 — 4
Сечение жил, мм2 16 ÷ 120 16 ÷ 120 35 ÷ 240 16 ÷ 120 16 ÷ 120
Нулевая жила, несущая сплав алюминия (со стальным сердечников)   сплав алюминия (со стальным сердечников) отсутствует отсутствует отсутствует
Токо-
проводящая жила
алюминиевая алюминиевая сплав алюминия (со стальным сердечников) алюминиевая алюминиевая
Класс напряжения, кВ 0.4 ÷ 1 0.4 ÷ 1 10 ÷ 35 0.4 ÷ 1 0.4 ÷ 1
Тип изоляции жил термопластичный полиэтилен светостабилизир. полиэтилен светостабилизир. полиэтилен термопластичный полиэтилен светостабилизир. полиэтилен
Температура эксплуатации -60оС ÷ +50оС -60оС ÷ +50оС -60оС ÷ +50оС -60оС ÷ +50оС -60оС ÷ +50оС
Допустимый нагрев жил при эксплуатации  +70оС  +90оС  +70оС  +90оС +90оС
min радиус изгиба провода  не менее 10 Ø  не менее 10 Ø  не менее 10 Ø  не менее 10 Ø  не менее 10 Ø
 Срок службы  не менее 40 лет  не менее 40 лет  не менее 40 лет  не менее 40 лет  не менее 40 лет
Применение — ответвлений от ВЛ;

— ввод питания в жилые помещения;

— хоз. постройки;

— прокладка по стенам зданий и сооружений.

 — — для монтажа ВЛ напряжением 10-35 кВ — ответвлений от ВЛ;

— ввод питания в жилые помещения;

— хоз. постройки;

— прокладка по стенам зданий и сооружений.

—

Преимущество в использовании самонесущих проводов

Провода СИП обладают большими преимуществами при эксплуатации по сравнению с голыми проводами, применяемыми для таких же задач электроснабжения.

В последнее время значительно расширилась и сфера применения таких проводов, к тому же их прокладка обходится значительно дешевле.

Изоляция между жилами проводов предотвращает короткое замыкание в процессе эксплуатации провода среди ветвей деревьев, существенно упрощает монтаж на стенах различных сооружений, дает возможность использовать при монтаже персонал любой квалификации и значительно снижает расходы, так как такие конструкции не нуждаются в изоляторах и применении специальных опорных сооружений.
