Какие автоматы ставить в квартире по мощности

Проектирование и монтаж электропроводки начинается с расчёта защитной аппаратуры, главным элементом которой являются автоматические выключатели. В современных щитках устанавливаются автоматы модульного типа, но уставка срабатывания и номинальный ток таких приборов может быть самой разной, поэтому важно определить, какие автоматы ставить в квартире по мощности.

Зачем нужны автоматические выключатели

Основная функция автоматических выключателей — защита электропроводки и кабелей от перегрева. При этом разрушается изоляция, что может привести к короткому замыканию и пожару.

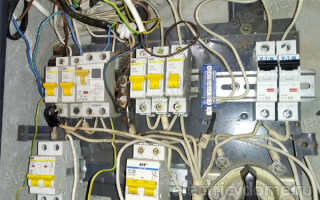

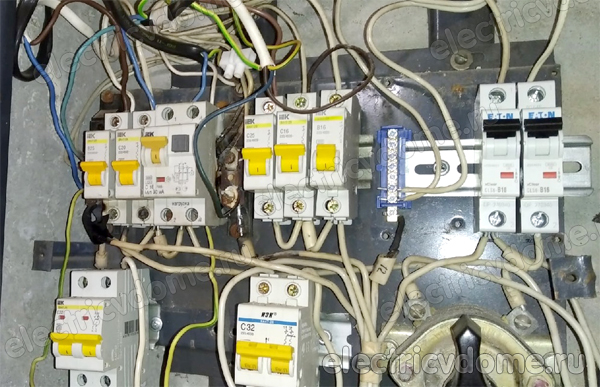

автоматы для квартиры_avtomaty dlya kvartiry

Нагрев токопроводящих жил выше допустимой температуры происходит в следующих случаях:

  • Перегрузка. Возникает при подключении к линии большого количества электроприборов, общий ток потребления которых больше разрешённого ПУЭ п.1.3.10 для используемого сечения провода.
  • Короткое замыкание. Происходит при разрушении изоляции между отдельными жилами, в переходной коробке или щитке или замыкании токоведущих частей и заземлённого корпуса оборудования.
Информация! Для защиты электродвигателей от перегрузки следует использовать тепловое реле и пускатель. Применение для этой цели автоматического выключателя не обеспечивает надёжную защиту электромашины.

Принцип работы автоматического выключателя

В любом автоматическом выключателе имеются два вида защитных блоков, каждый из которых срабатывает при определённых ситуациях.

Отключение при перегрузке

За срабатывание автомата в случае перегрузки отвечает тепловая защита. Основным элементом этого блока является биметаллическая пластинка, изготовленная из двух слоёв металла с разным коэффициентом теплового расширения. При протекании через автомат электрического тока пластина нагревается и изгибается тем сильнее, чем больше сила тока линии.

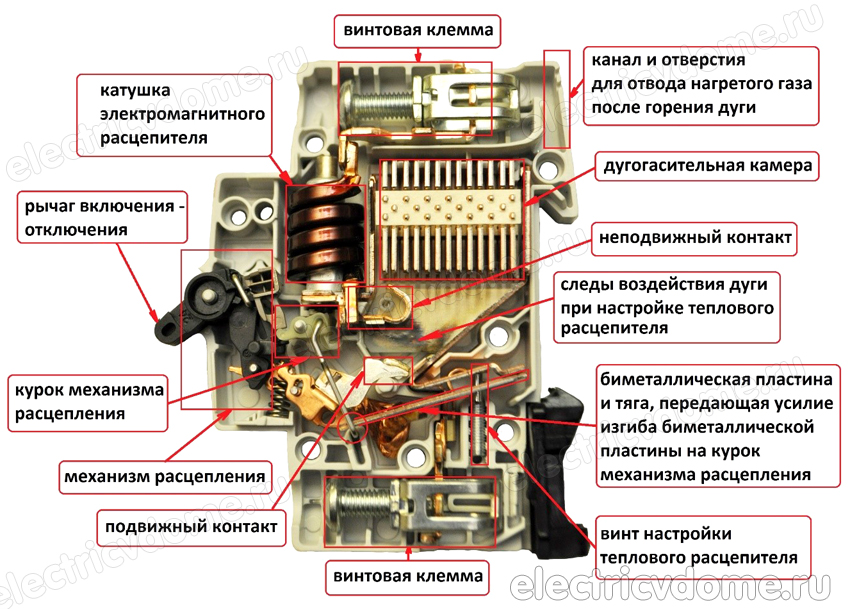

конструкция автоматического выключателя_konstrukciya avtomaticheskogo vyklyuchatelya

В случае перегрузки пластинка перегревается и отключает автомат. Это происходит тем быстрее, чем выше ток:

  • до 1,13In — отключение не происходит;
  • 1,45In — защита срабатывает через час;
  • 2,55In — автомат отключается через 1 минуту при первом срабатывании и через 1 секунду при повторном отключении.

Короткое замыкание

Отключение устройства в данной ситуации происходит при помощи электромагнитного расцепителя. Главной частью этого блока является электромагнит, сердечник которого удерживается при помощи пружины. При превышении тока выше допустимого сила притяжения увеличивается, сердечник втягивается и отключает питание линии.

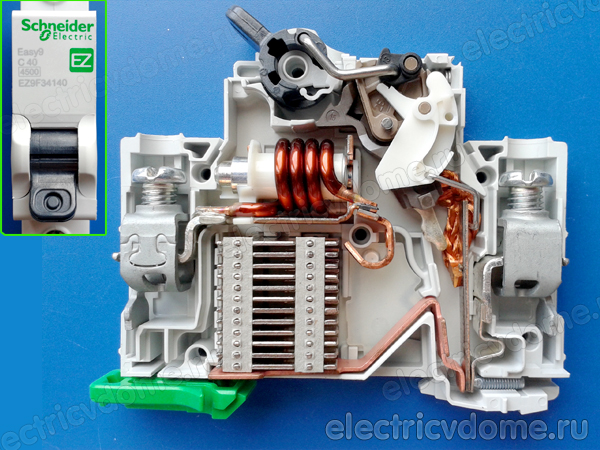

как выбрать автомат для квартиры_kak vybrat avtomat dlya kvartiry

При выборе автоматического выключателя следует учесть, что, в зависимости от типа автоматического выключателя отличается величина превышения тока расцепителя над номинальным током устройства. Этот параметр обозначается прописными буквами английского алфавита, нанесёнными на корпусе перед указанием номинального тока устройства.

Как происходит отключение автомата

При включении автоматического выключателя и замыкании контактной группы происходит натяжение отключающей пружины. При срабатывании защиты освобождается стопорная пластинка и подвижный контакт возвращается в исходное положение. Поэтому по внешнему виду модульного автомата невозможно определить его состояние — автомат отключён планово или аварийно.

Устройство всех модулей в многополюсном автомате одинаковое и отключение полюсов происходит независимо друг от друга. Для одновременного включения все рычаги соединены между собой кусочком стальной проволоки или пластиковой пластиной.

Одновременное отключение в аварийной ситуации обеспечивают пластмассовые пластины, находящиеся между модулями.

Что нужно помнить при выборе автомата

Для определения, какой автомат выбрать для квартиры, необходимо чётко знать, что этот защитный прибор предназначен для защиты не оборудования, а электропроводки. Это становится понятным, если учесть, что к одному автоматическому выключателю присоединяются сразу несколько электроприборов, причём мощность каждого из них может быть намного ниже допустимого тока линии.

Например, в розетки, подключенные к одному автомату 16А, могут быть включены холодильник с током 1А, микроволновка 4А, настольная лампа 0,05А и другие аналогичные приборы.

Естественно, ни один из них защитить такой мощный автоматический выключатель не может, а при установке автомата с меньшей уставкой он будет отключаться при включении нескольких аппаратов или подключении электрочайника 7А или пылесоса 5А.

Единственная ситуация, при которой автомат обеспечивает защиту электроприбора — это подключение его к выделенной линии. При этом уставка автоматического выключателя определяется по номинальному току устройства и выбирается ближайшее большее значение из стандартного ряда.

Критерии выбора автомата для квартиры

При расчёте, какие автоматы ставить в квартире по мощности, следует учесть несколько факторов, обеспечивающих надёжную защиту и отсутствие ложных срабатываний.

1) Номинальный ток

Электрические провода при протекании по ним тока нагреваются, а слишком большой ток приводит к перегреву токопроводящей жилы и изоляции. Поэтому самый главный параметр при расчёте уставки автоматического выключателя — это номинальный ток кабеля (линии).

Незначительное превышение этого значения вызывает ускоренное старение изоляции, а более сильный нагрев может привести к её разрушению и короткому замыканию.

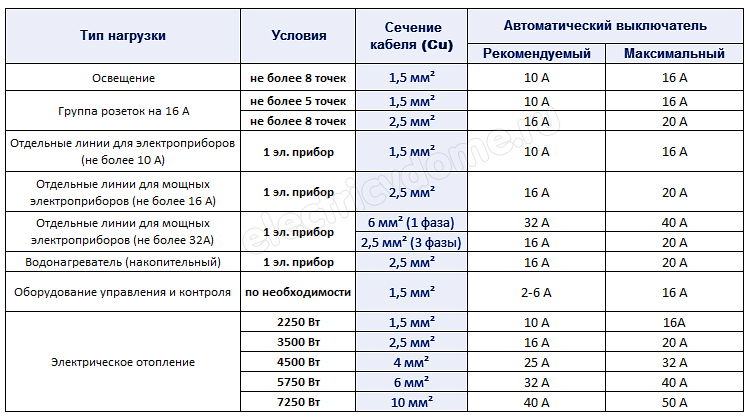

какие автоматы ставить в квартиру_kakie avtomaty stavit v kvartiru

Учитывая, что ток автоматического выключателя зависит от сечения кабеля, для выбора уставки можно использовать находящиеся в ПУЭ данные по допустимому току проводов и применить данную таблицу для выбора автомата по мощности. При этом для надёжной защиты уставка автоматического выключателя должна быть ниже номинального тока кабеля.

2) Ток срабатывания при коротком замыкании

На сколько ампер нужен автомат не единственный важный параметр. Большое значение имеет так же ток срабатывания при коротком замыкании. Если кратковременная перегрузка кабеля допустима, то при коротком замыкании отключить питание необходимо как можно быстрее.

Для отключения при замыкании используется электромагнитный расцепитель, время срабатывания которого не более 20мс. В отличие от теплового расцепителя, уставка срабатывания этого элемента может быть различной и этот параметр называется времятоковая характеристика.

обозначение время токовой характеристики_oboznachenie VT harakteristiki

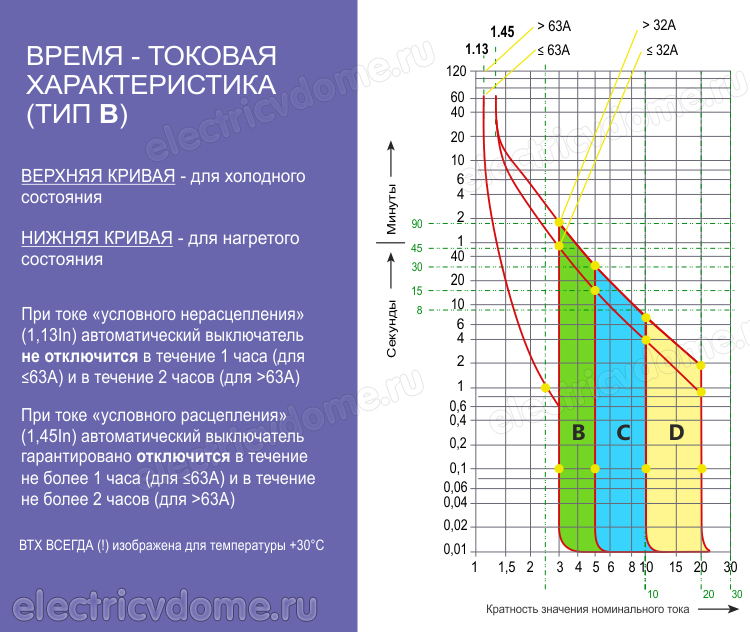

время токовая характеристика автомата_vremya tokovaya harakteristika B

В зависимости от этого параметра автоматические выключатели делятся на несколько типов:

  • В — Imax=3-5In. Используются для нагревательных приборов.
  • C — Imax=5-10In. Универсальный тип, применяется для большинства бытовых устройств
  • D — Imax=10-20In. Устанавливается в линиях, питающих трёхфазные электродвигатели и трансформаторы большой мощности.

Существуют так же автоматы других типов, но они применяются только в промышленности.

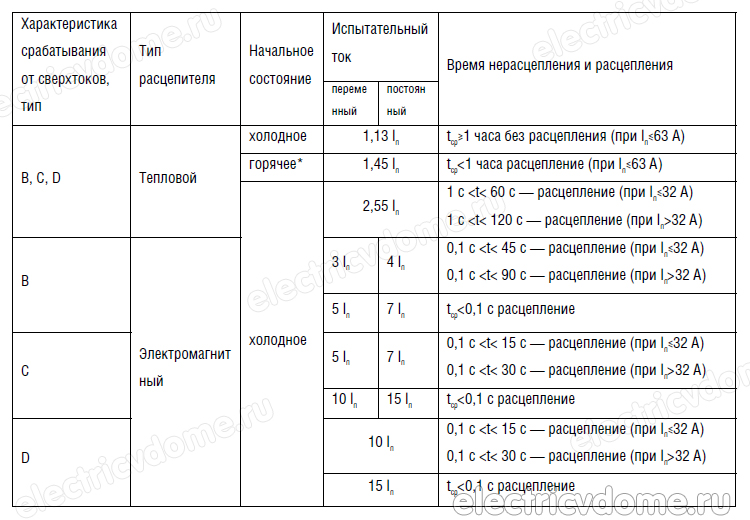

характеристики срабатывания автоматов

Совет! Необходимо выбирать защитное устройство с минимальной уставкой электромагнитной защиты. Это уменьшит ток отключения линии при коротком замыкании.

3) Селективность

При срабатывании защиты важно, чтобы отключался автоматический выключатель, находящийся ближе всего к месту неисправности. Это облегчает поиск и устранение аварии и оставляет в работе исправные линии.

Для обеспечения селективности вышестоящее защитное устройство должно иметь уставку больше, чем нижестоящее, причём следует учитывать не только номинальный ток, но и времятоковую характеристику устройства.

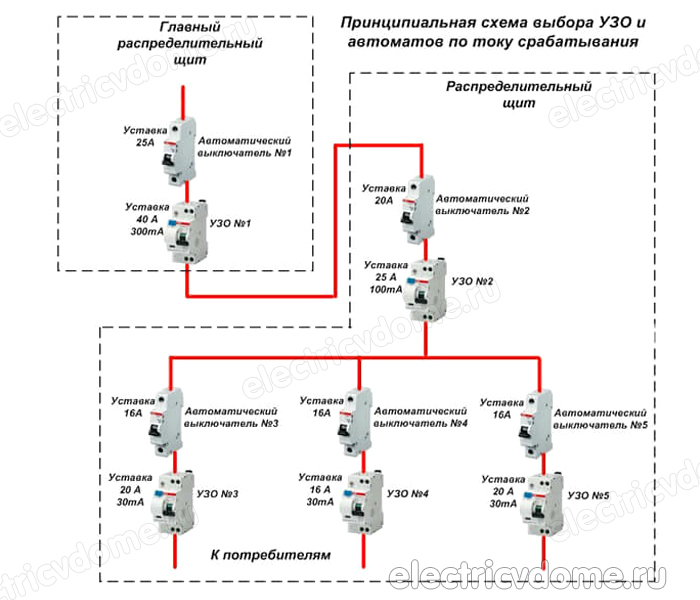

что такое селективность автоматов_chto takoe selektivnost avtomatov

Например, уставка электромагнитного расцепителя автомата D16 составляет 160-320А, а у более мощного вышестоящего устройства С25 всего 125-250А и при коротком замыкании сработает именно этот аппарат.

4) Количество полюсов

Модульные автоматы, которые устанавливаются на DIN-рейку в бытовых электрощитках, собираются из отдельных модулей (полюсов), количество которых зависит от назначения устройства:

  1. 1 полюс. Отключение и защита однофазных линий. При этом через защитный прибор проходит только фазный проводник, а нейтральный подключается к нулевой шине.
  2. 2 полюса. Вводной автомат в однофазной электропроводке. Разрывает ноль и фазу.
  3. 3 полюса. Используются для подключения трёхфазных электроприборов и электродвигателей.
  4. 4 полюса. Устанавливаются в качестве вводных разъединителей (выключателей нагрузки) при трёхфазной проводке. Отключают одновременно 3 фазы и нейтраль.

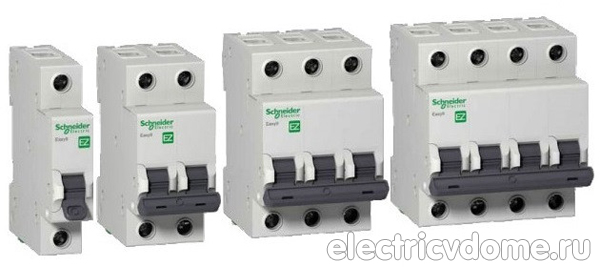

многополюсные автоматы

5) Завод-изготовитель

Кроме параметров защитного устройства, при выборе, какие автоматы ставить в квартиру, большое значение имеет фирма-производитель аппарата. В продаже имеются автоматические выключатели различных ценовых категорий, от дорогих аппаратов, известных компаний до дешёвых устройств неизвестных китайских производителей.

В интернете можно найти рейтинги компаний и автоматов, но при установке устройства в осветительных сетях и подключении розеток хорошо будет работать любое устройство, кроме самых некачественных, но в качестве вводного разъединителя и для электроплит и электроотопления желательно выбирать если не самое надёжное устройство, хотя и самое дорогое устройство, то хотя бы «оптимальное соотношение цена/качество». Это обеспечит надёжную работу защиты без расхода лишних средств.

Как рассчитать необходимый номинал автомата

Для надёжной защиты уставка должна быть ниже допустимого тока кабеля, но выше номинального тока подключаемого устройства. При отсутствии этих данных ток можно рассчитать по формуле I(А)=Р(Вт)/220=Р(кВт)х4,5.

Вместо расчётов при проектировании бытовой электропроводки допускается использовать стандартные значения:

  • Бытовые розетки. Эти коммутационные устройства предназначены для включения электроприборов мощностью не более 3,5кВт или 16А, поэтому отдельные розетки, а так же группы подключаются медным кабелем 2,5мм² через автомат 16А.
  • Внутренние светильники. В настоящее время для комнатного освещения используются светодиодные светильники с низким током потребления. Поэтому в квартире линии освещения прокладываются проводом 1,5мм² или 0,75мм² через автоматы 10А и 6А соответственно
  • Уличное освещение. Эти светильники отличаются большей мощностью и подключаются кабелем 1,5мм² через автоматический выключатель с уставкой 10А.

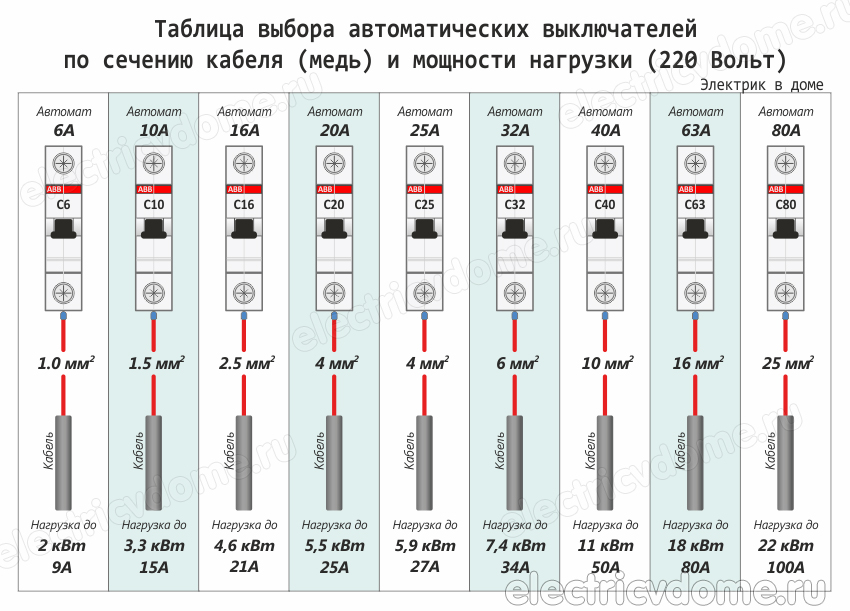

какие автоматы ставить в квартире по мощности_kakie avtomaty stavit v kvartire po moshchnosti

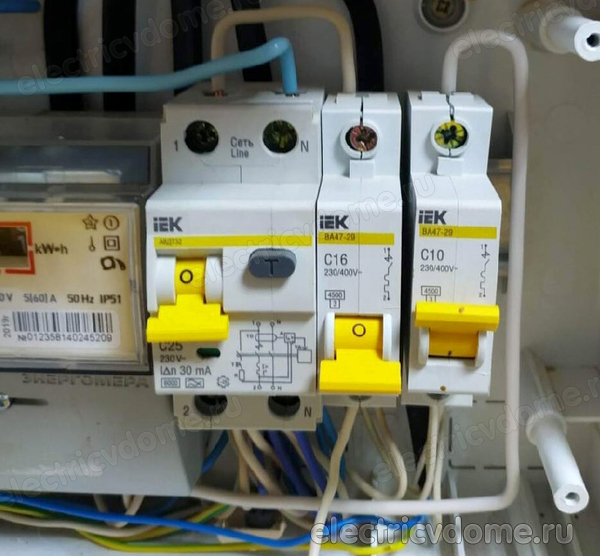

какой автомат выбрать для квартиры

Важно! Установка слишком мощного автомата может привести к перегрузке отдельной розетки, поэтому, при необходимости, розетки разделяют на группы с прокладкой выделенных линий к стиральной машине, бойлеру или электроплите.

При выборе автоматов для квартиры для уменьшения тока короткого замыкания необходимо отдавать предпочтение типу В, уставка электромагнитного расцепителя которого составляет 3-5In.

Вывод

Знать, какие автоматы ставить в квартире по мощности, важно для качественной защиты электропроводки. В связи с тем, что автоматический выключатель защищает провод, а не электроприборы, в большинстве случаев допускается использовать стандартные значения уставок, а расчёт производить только для установок большой мощности, которые подключаются не к розеткам, а при помощи клеммников.
