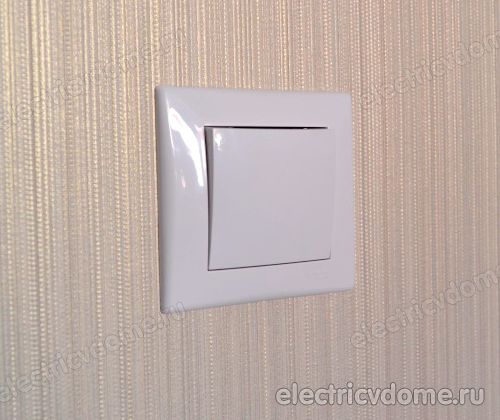

Как проверить выключатель света на работоспособность

Современный дом невозможен без электрического освещения и его исчезновение в одной из комнат или подъезде создаёт серьёзные проблемы для жителей дома. Чаще всего для восстановления освещения достаточно заменить сгоревшую лампочку и (или) включить автоматический выключатель, но иногда этого недостаточно. Причина неработающей лампы может быть в неисправном выключателе.

Проверить работоспособность этого прибора можно разными способами. В этой статье рассказывается о том, как проверить выключатель света при помощи мультиметра, тестера, куска провода и другими способами.

Что требуется для проверки

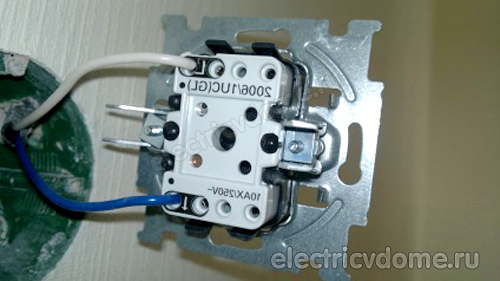

Исправность закрытого выключателя (внутренней установки) проверить невозможно, поэтому перед тем, как проверить выключатель света его нужно открыть и обеспечить свободный доступ к клеммам устройства. В некоторых моделях для этого достаточно снять крышку, а другие аппараты, особенно для скрытой проводки, необходимо вынуть из монтажной коробки. Провода для проверки выключателя не отключаются.

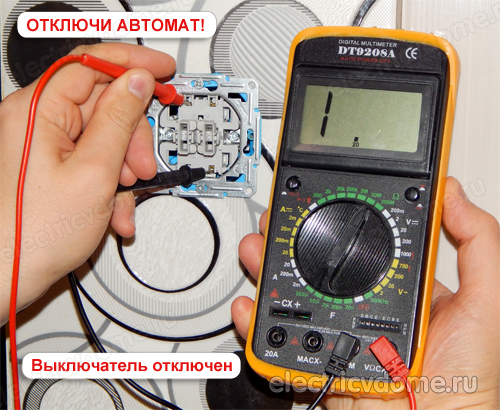

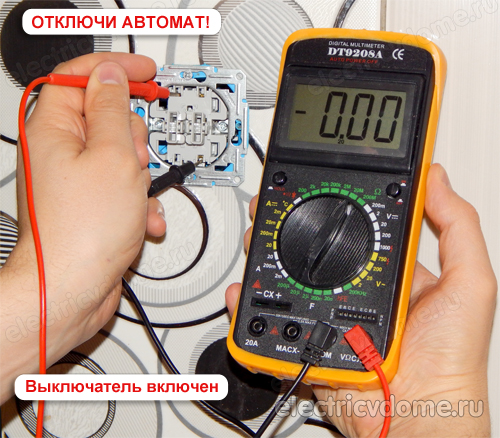

Проверка выключателя света мультиметром

При работе в выключателе замыкаются и размыкаются контакты, поэтому надёжнее всего проверить исправность выключателя тестером или омметром.

Вместо тестера допускается использовать прозвонку из батарейки и лампочки.

1. 1. отключить автоматический выключатель;
2. 2. открыть крышку устройства и, при необходимости, вынуть его из монтажной коробки;
3. 3. переключить мультиметр в положение «измерение сопротивления»;
4. 4. измерить сопротивление выключателя в обоих положениях — «включено» и «выключено».

Показания прибора при проведении измерений должны отличаться — «0» или горящая лампа прозвонки во включенном состоянии и бесконечность или негорящая лампа в отключенном.

Перед тем, как проверить выключатель мультиметром, необходимо при помощи индикатора убедиться в отсутствии на клеммах напряжения.

Как проверить выключатель индикаторной отверткой

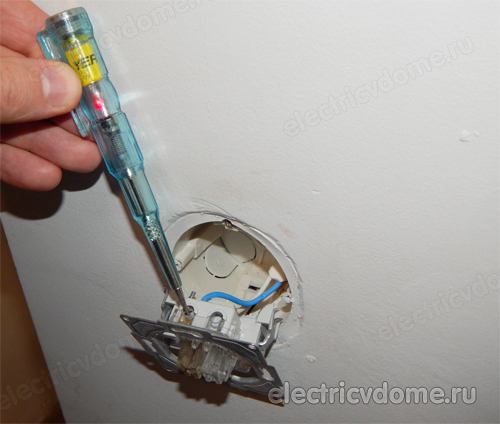

Самый простой способ определения исправности устройства — это проверить выключатель индикаторной отверткой. Вместо неё допускается использовать устройства другой модели, способные показывать наличие напряжения на фазном проводе, например ПИН-90, который использовался ещё в Советском Союзе или индикатор серии «Контакт».

Недостаток этого варианта в том, что перед тем, как проверить выключатель света, его нужно подключать к сети, поэтому проверку необходимо производить с особой осторожностью.

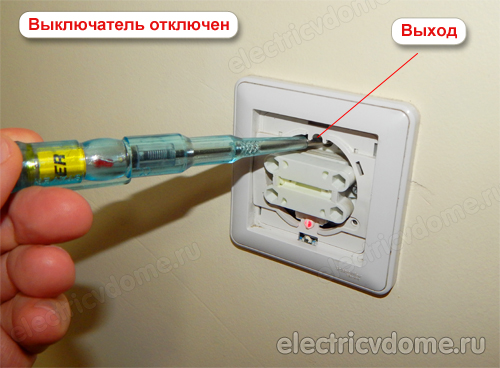

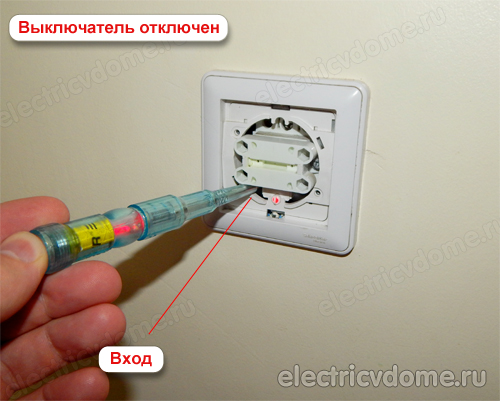

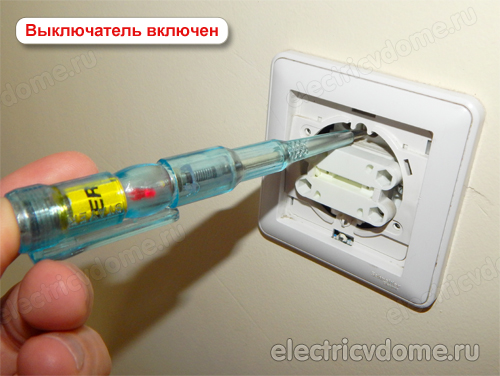

При проверке индикаторной отвёрткой проверяется наличие напряжения на обеих клеммах выключателя поочерёдно во включенном и в отключенном состоянии. Есть два варианта показаний индикатора в зависимости от того, как подано питание на выключатель:

#1. Выключатель подключен правильно

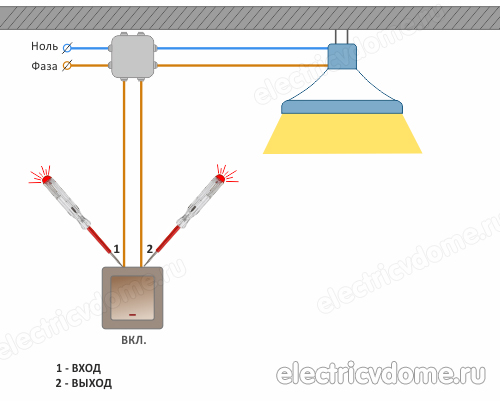

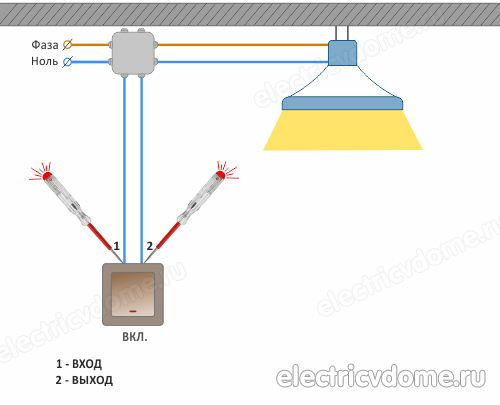

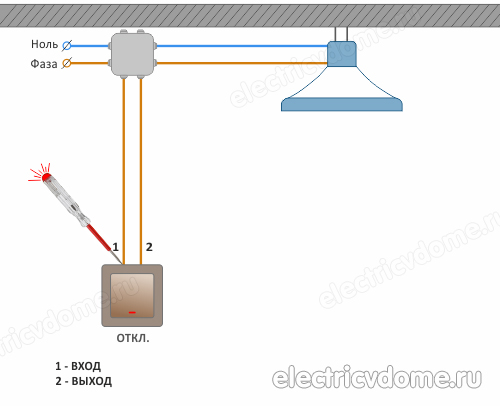

1. К выключателю подключается фаза. Это самый распространённый способ, предписанный ПУЭ п.6.6.28 и проверить исправность устройства можно при сгоревших лампах или неисправной проводке. Напряжение должно присутствовать на обеих клеммах во включенном состоянии и только на одной из них в отключенном положении.

#2. Выключатель подключен НЕправильно

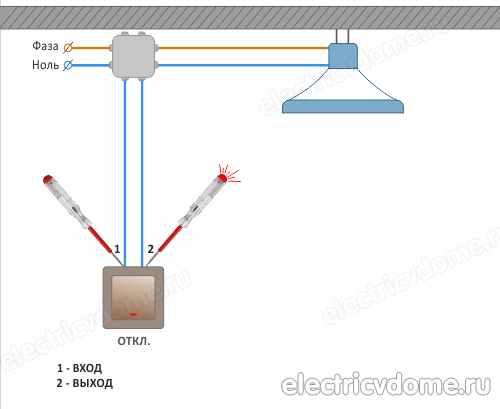

1. Фаза подключается к лампе (светильнику). Это неправильно, но встречается в некоторых квартирах и частных домах, монтаж проводки в которых выполнялся неопытными или недобросовестными электриками. Проверка возможна только при наличии лампы и исправных патроне и электропроводке. Во включенном положении на обеих клеммах напряжение отсутствует, в отключенном положении оно присутствует на одной из клемм.

Проверка вольтметром

Кроме тестера и индикаторной отвёртки есть другие способы, как проверить выключатель света. Например, это можно сделать вольтметром. При этом должны быть исправными лампы и проводка. Для этой проверки он должен быть включён для измерения переменного напряжения, предел измерения должен быть не менее 250В.

Работоспособность устройства определяется по результатам измерений:

• в положении «включено» прибор показывает «0», а в положении «выключено» на шкале 220В — аппарат исправен;
• в обоих положениях выключателя показания вольтметра 220В — аппарат неисправен, не включается;
• в обоих положениях вольтметр показывает «0» — выключатель не отключается, отсутствует напряжение или неисправна проводка.

Вместо вольтметра можно использовать индикатор напряжения с двумя щупами.

Проверка с помощью контрольки

При отсутствии индикатора напряжения или вольтметра можно проверить исправность выключателя при помощи контрольной лампы или контрольки. Это патрон с лампой накаливания 220В и двумя проводами. В некоторых случаях используются лампа 12-36В и соединённое последовательно с ними сопротивление.

При подключении контрольки последовательно с нагрузкой к сети 220В лампа начинает светиться тем ярче, чем выше проходящий через неё ток. Это позволяет приблизительно оценить величину питающего напряжения и сопротивление нагрузки.

Использование контрольной лампы для проверки исправности выключателя производится аналогично вольтметру, но яркость свечения зависит от соотношения мощности источников света в контрольке и люстре:

• Мощность одинаковая. Лампы в контрольке и в светильнике светятся одинаково тускло.
• Контрольная лампа имеет бОльшую мощность. В этом случае она светиться хуже, чем люстра, а в некоторых случаях её свечение может быть совсем незаметно.
• Контролька имеет меньшую мощность. При этом она светиться ярче светильника.

В любом случае, свечение какой-либо лампы указывает на неисправность выключателя. Вместо контрольки или вольтметра вывода выключателя можно замкнуть куском изолированного провода. Если он неисправен, то свет должен загореться.

В связи с особенностями конструкции энергосберегающие и светодиодные лампы, а также люминесцентные светильники и галогенки с электронным блоком питания при подключении через контрольку не зажигаются и проверка этим инструментом выключателей с такими светильниками невозможна.

Выключатель с подсветкой

Кроме обычных выключателей есть устройства, оборудованные встроенными светодиодом или неонкой с включёнными последовательно резисторами.

Такая подсветка подключается параллельно контактам, горит при выключенном положении выключателя и гаснет при его включении.

Это делается для того, чтобы быстро находить их в тёмной комнате или коридоре. При проверке исправности устройства подсветка выполняет роль вольтметра или контрольной лампы:

• светится в положении «выключено» и гаснет в положении «включено» — выключатель, проводка и лампы исправны;
• светится во всех положениях — выключатель неисправен;
• не светится — неисправны лампы, проводка или отсутствует напряжение в сети.

В двойных и тройных выключателях «подсветка» устанавливается только на одну клавишу. Работоспособность остальных контактов необходимо проверять другими способами.

Как проверить исправность диммера

Лампы, подключённые к обычным выключателям, могут гореть или не гореть. Для плавной регулировки яркости необходимо использовать диммер. Это симисторный регулятор напряжения, неисправность которого нельзя проверить так же, как проверить выключатель света — прозвонкой или тестером.

Внутри этого устройства находится электронная схема, для работы которой необходимо высокое напряжение. Самый простой способ проверки — это соединить подходящие провода или замкнуть клеммы куском провода.

Если люстра загорелась, то диммер неисправен. Можно использовать так же вольтметр или контрольную лампу или временно заменить его обычным выключателем.
