Как подключить диммер к лампочке

В последнее время стало модным использовать светотехнические средства, позволяющие плавно регулировать освещенность или включать свет в заданное время. В основном для этого используется диммер (в переводе с английского dim – затемнять) – устройство, изменяющее подаваемую мощность на нагрузку.

В связи с таким спросом в магазинах появились различные модели, выполняющие разные задачи. Как подключить диммер, что нужно знать о нем, плюсы и минусы такого устройства и другое будет описано ниже.

Устройство и назначение диммера

В самом простом исполнении, которое существовало еще в советское время, диммером служил мощный реостат.

Проволока с бо́льшим омическим сопротивлением наматывалась на каркас и по ней, чаще всего с помощью графитовых роликов, перемещался подвижный контакт. С этого контакта снималось напряжение и подавалось на лампы.

Другой вывод от ламп шел на другой провод сети. Получалось, что этот резистор включался последовательно с лампами.

Поскольку реостат обладал большим сопротивлением, на нем производилась работа в виде выделения тепла. Из-за этого для его охлаждения требовались вентиляторы, а электрическая энергия тратилась напрасно.

Также использовали автотрансформатор. Принцип работы похож на работу с реостатом, но здесь уже использовалась индукция.

Катушка автотрансформатора включалась в сеть и к одному из выводов подключались лампы. Второй провод от ламп подключали к подвижному контакту.

Передвигая ползунок по виткам катушки, увеличивали или уменьшали их число, что приводило к повышению или понижению напряжения.

На выходе получалась идеальная синусоида, что давало возможность подключать в качестве нагрузки любой электроприбор. Однако чрезмерные габариты и большой вес сильно ограничивают такое применение.

Из приведенных примеров видно, что диммер должен состоять из следующих основных компонентов:

• силовое звено;
• регулятор;
• датчики;
• автоматика.

Рассмотрим, как все это работает в современных электронных устройствах.

Как работает светорегулятор

В отличие от предыдущих двух вариантов, где изменяется либо сопротивление общей цепи, либо напряжение, в диммере, как правило, идет отсечка синусоиды. Чтобы правильно произвести подключение диммера, рассмотрим, как он работает.

Простой диммер имеет один вход и один выход. Вход подключается к фазному проводу, а выход – к нагрузке. Простая схема состоит из следующих компонентов:

• тиристор;
• динистор;
• выпрямительный мост;
• диод;
• конденсатор;
• переменный резистор.

Между входом и выходом стоит тиристор и пропускает через себя весь ток, необходимый для лампы. Его третий управляющий электрод подключен к генератору, который подает сигнал на открывание и закрывание тиристора.

Чтобы включения и отключения происходили в заданном порядке между генератором и управляющим электродом ставят динистор. Он открывается и закрывается только при достижении определенного напряжения на его выводах. Генератор выполнен на RC – цепочке (R – резистор, C – конденсатор) и представляет собой таймер.

При включении светорегулятора положительная полуволна напряжения подается на один контакт закрытого тиристора и через переменный резистор заряжает конденсатор, повышая напряжение на закрытом динисторе. Как только напряжение на динисторе достигнет нужного уровня, он откроется, подавая отпирающее напряжение на тиристор. Тиристор откроется и соединит вход с выходом, лампа загорится.

Светорегулятор будет пропускать ток до тех пор, пока напряжение на конденсаторе будет достаточным для поддержания открытого состояния динистора. Как только положительная полуволна сетевого напряжения начнет снижаться, напряжение на конденсаторе тоже начнет снижаться.

Падение напряжения будет наблюдаться и на динисторе, который закроется, когда напряжение станет меньше допустимого. При закрытии динистора автоматически закроется тиристор и разъединится вход и выход светорегулятора, напряжение на лампу не будет поступать.

Чтобы генератор не менял свою частоту, параллельно резистору, заряжающему конденсатор, подключается диод. Он отводит напряжение с положительной обкладки конденсатора при закрытом динисторе. При этом конденсатор разряжается полностью, освобождая свою емкость.

Переменный ток имеет синусоиду с положительными и отрицательными полуволнами, поэтому для нормальной работы светорегулятора параллельно тиристору ставят выпрямительный мост (выпрямительный мост состоит из четырех диодов включенных последовательно и образующих замкнутую цепь).

При этом положительную точку моста соединяют с анодом тиристора, а отрицательную – с катодом. Две остальные точки соединяют с выходом и входом. При такой схеме одна полуволна будет сменять другую.

Регулировка выходной мощности регулируется переменным резистором. Чем большее сопротивление включено в заряжающую цепь конденсатора, тем дольше он будет заряжаться, а значит и динистор будет больше находиться в закрытом состоянии.

Закрытое состояние динистора будет держать закрытым тиристор, который уменьшит проходной ток, а, следовательно, и мощность.

Чем диммер отличается от выключателя света

По сути, диммер выключает и включает свет, как и выключатель, но делает это очень быстро. На средней и большой мощности нить накала лампочки не успевает остывать, и она продолжает испускать свет, но только с меньшей мощностью.

При малых мощностях, когда нить накала успевает нагреваться незначительно, это мерцание может проявляться.

В отличие от выключателя, который может выполнять только одну функцию, диммер может обладать широким спектром возможностей. Рассмотрим способы его регулировки.

В рассмотренной выше схеме как раз применялся механический регулятор, который чаще всего используется в простых регуляторах света.

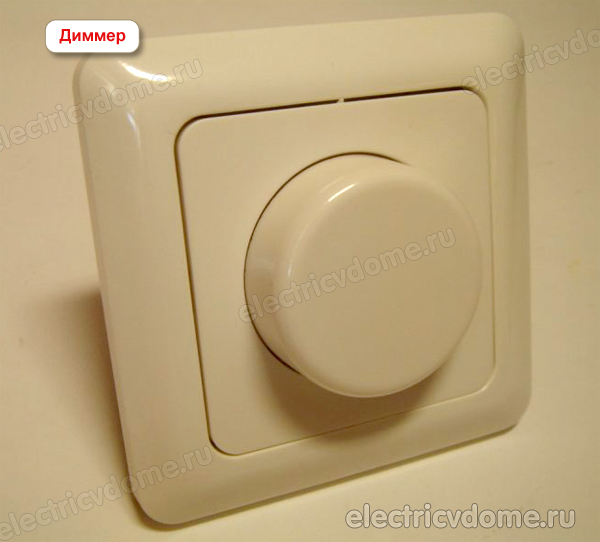

Клавишный или поворотный регулятор располагается непосредственно на корпусе и позволяет выбирать необходимую яркость света. Сенсорные регуляторы на более дорогих моделях также располагаются на корпусе, но сигнал подается на микросхему, где он и обрабатывается.

Пульты управления позволяют производить регулировку и настройку с какого-то расстояния в прямой видимости диммера. Акустические устройства – это новые разработки.

Простые из них реагируют на громкий звук, например, хлопок в ладоши, более сложные способны подстраиваться под звук голоса хозяина и выполнять его команды. Как правильно подключить диммер такого класса подробно разбирается в инструкции, прилагаемой к устройству, мы же рассмотрим схему подключения диммера простого типа.

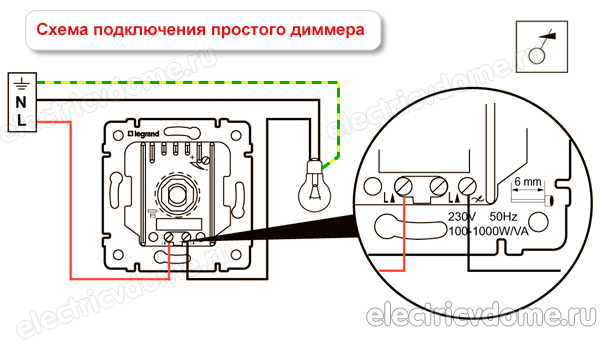

Простая схема подключения диммера

Обычно вопрос, как подключить диммер возникает при самостоятельной установке. Прежде чем решиться на такой шаг, следует учесть несколько факторов, касающихся диммера:

• будет ли он работать с имеющимся типом ламп;
• насколько интенсивные помехи он создает;
• будет ли он регулировать работу других приборов (не освещение);
• очень важно совмещение по мощности и другим техническим параметрам.

Рассмотрим по порядку. Электронные регуляторы освещения на выходе выдают напряжение, состоящее из частичной синусоиды.

Не все лампы способны работать на таком напряжении. В последнее время для облегчения решения такой задачи заводы на своих устройствах или инструкциях стали добавлять слово «диммируемая» или «dimmable».

Диммер является сильным источником электромагнитных волн, при отсутствии качественного фильтра присоединенные провода играют роль антенн, усиливая и распространяя волны. Это может мешать просмотру телевизора и прослушиванию радио.

Сложные диммеры устанавливают в систему «умный дом», для имитации присутствия людей, плавного включения и отключения освещения, различных иллюминационных эффектов. Все эти системы должны подбираться в совокупности, поскольку диммеры очень чувствительны к нагрузкам.

Сложность подключения диммера связана с его техническими особенностями. Он может работать только с приборами такой же мощности, на которую он рассчитан. Повышенная температура также не способствует его нормальной работе.

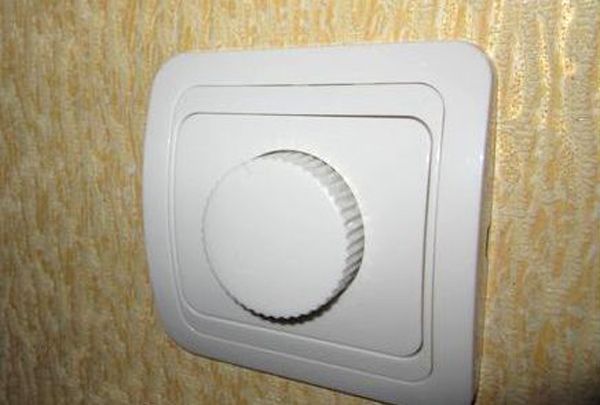

Если все условия соблюдены, то, как подключить диммер вместо выключателя? Уже выпускаются диммеры в виде розетки. С одной стороны, они имеют вилку, которую вставляют в розетку, с другой стороны, они имеют диммируемую розетку. Достаточно вставить вилку торшера или светильника в эту розетку и прибор начинает работать.

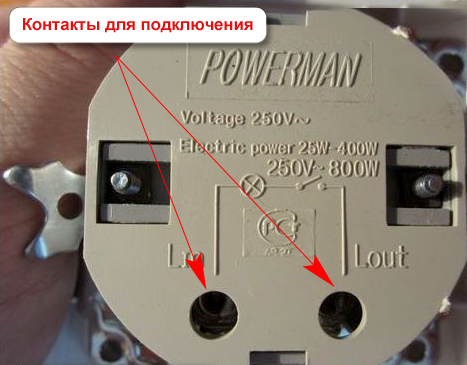

Как подключить диммер самостоятельно, заменив выключатель? В простых моделях на корпусе имеется два вывода, один из которых обозначен буквой L. Его подключают к фазному проводу, второй контакт служит для подключения нагрузки.

Как подключать провода диммера

Подошли к практической части вопроса, как подключить диммер? Здесь необходимо выполнить два важных условия:

• работу производить только при выключенных автоматах сети;
• диммер включается в фазную цепь.

Эти взаимоисключающие требования выполняются за счет потери времени, но сэкономленное время может стоить здоровья или даже жизни, поэтому лучше потратить время, но быть в безопасности.

Чтобы не запутаться в последовательности действий, воспользуемся списком:

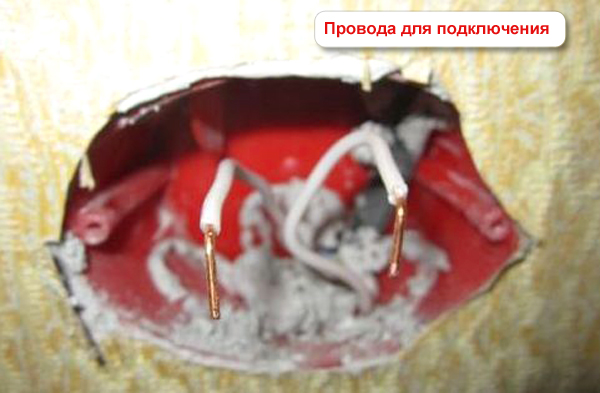

1. 1. При выключенном напряжении снимаем крышку с выключателя и коробки, с которой приходит провод на выключатель.
2. 2. Если в коробке провода соединены скруткой и изолированы, то их не трогаем, в новых схемах обычно используют зажимы, в которых можно проверить напряжение на проводах.
3. 3. В коробке находим провода, идущие к выключателю. Один из них соединен с лампой, поэтому в таком зажиме или скрутке должно быть два, иногда три провода. Второй провод выключателя соединен с сетью. Если это соединение объединяет в себе самое большое число проводов, то это, скорее всего, нулевой провод, если соединений немного – то фазный. При затруднении определения необходимо обеспечить доступ к токопроводящей части, если это скрутка, изолированная лентой, то необходимо снять эту ленту.
4. 4. Включаем автоматы и индикаторной отверткой проверяем напряжение на проводе, подключенного в коробке к общей сети, и идущего к выключателю. При этом выключатель должен быть выключен, как и другие приборы, чтобы не было ошибки показания. Если есть прибор, то лучше воспользоваться им. На проводе должно быть напряжение. Если напряжения нет, придется перекидывать провода.
5. 5. Для этого отключаем автоматы. Перецепляем провод от выключателя с ноля на фазу, а от лампы – с фазы на ноль.

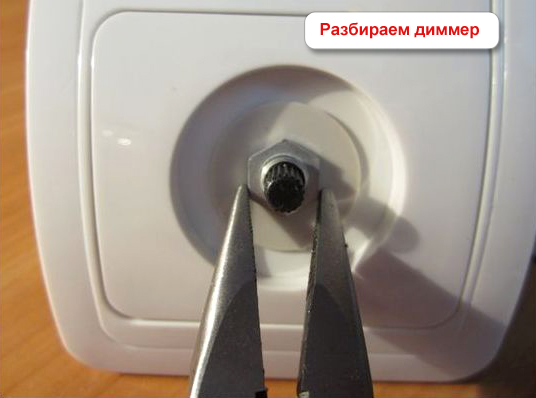

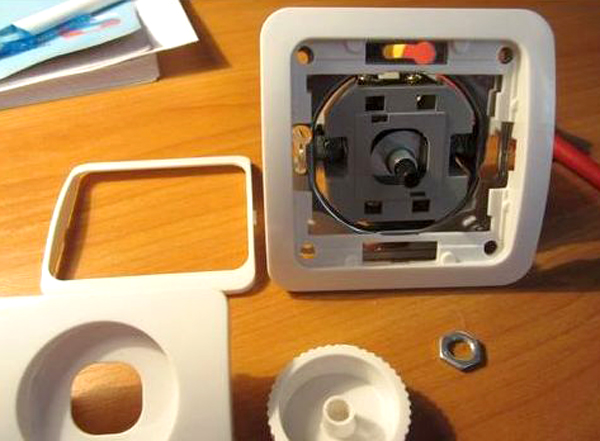

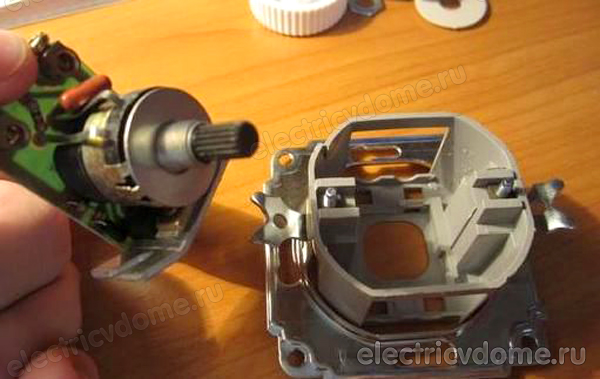

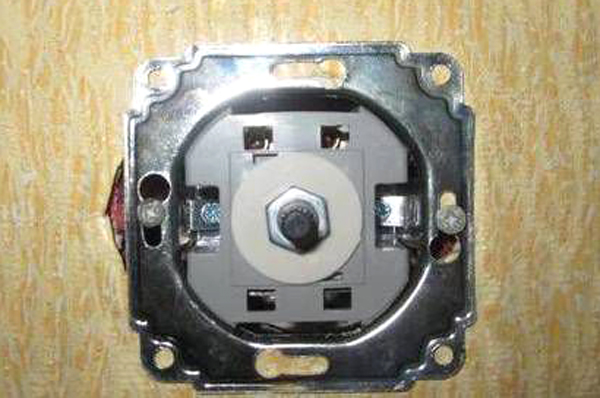

6. 6. Снимаем выключатель, а на его место ставим диммер.
7. 7. Ставим крышки на диммере и коробке на место. Если в коробке необходимо изолировать провода, делаем это.
8. 8. Включаем автоматы.

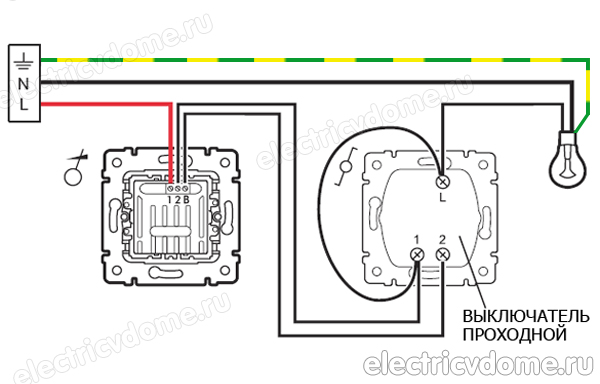

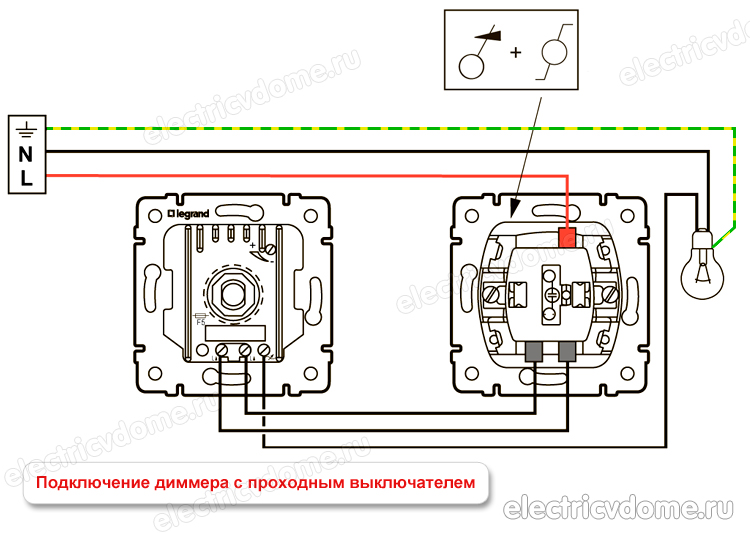

Подключение диммера с проходным выключателем

Иногда требуется включать диммер с двух разных мест. В этом случае используют проходные выключатели. От обычных выключателей они отличаются двумя клавишами и тремя выводами: два с одной стороны и один с другой.

Выключатели между собой соединяются двумя проводами, при этом стороны с двумя выводами направлены навстречу друг другу. Третий вывод одного выключателя подключается к диммеру, свободный вывод другого выключателя — к фазе.

Следуя указанной инструкции и соблюдая оговоренные требования можно с успехом самостоятельно подключить диммер к осветительным приборам.
