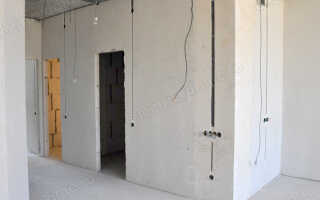

Электропроводка в ванной комнате своими руками

В современном доме используется большое количество электроприборов и ванная комната не является исключением. Однако электрическое напряжение — это источник повышенной опасности и особенно опасным оно является в сырых помещениях, таких, как ванная и душевая комнаты.

Поэтому электропроводка в ванной комнате должна выполняться с соблюдением всех норм ПУЭ, ГОСТ и других документов. Несмотря на это, проектирование и монтаж проводки можно выполнить самостоятельно и в этой статье рассказывается о том, как это сделать с соблюдением всех норм и правил.

Нормативные документы по обустройству проводки в ванной

С точки зрения опасности поражения электрическим током все помещения разделяются на категории и ванная комната относится к особоопасным помещениям, поэтому при монтаже электропроводки следует руководствоваться ГОСТом Р 50571.7.701-2013 «Электроустановки низковольтные. Часть 7-701: Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат».

Этот вопрос рассмотрен так же в ПУЭ п.п.7.1.47-52. Предписания этого документа основываются на вышеупомянутом ГОСТе и именно он является основным при прокладке электропроводки в ванной.

Что необходимо учесть

В ванной комнате нет такого количества аппаратуры, как на кухне или жилых помещениях. Чаще всего это следующие устройства:

• Потолочное освещение. Это может быть центральная лампа или несколько точечных светильников.
• Вытяжной вентилятор. Подключается от освещения или включается отдельным выключателем.
• Розетка возле зеркала. Необходима для фена или электробритвы.
• Подсветка зеркала. Обычно запитывается от розетки.
• Электрический бойлер и (или) полотенцесушитель. Подключаются отдельной линией.
• Стиральная машина. Так же запитывается отдельным кабелем.
• Электрический тёплый пол. Подключается к системе электроотопления.
• Джакузи или душевая кабинка.

Эти аппараты нельзя устанавливать где удобно и подключать как получится. Для безопасного монтажа и эксплуатации электроприборов в ванной эту работу необходимо выполнить по определённым правилам.

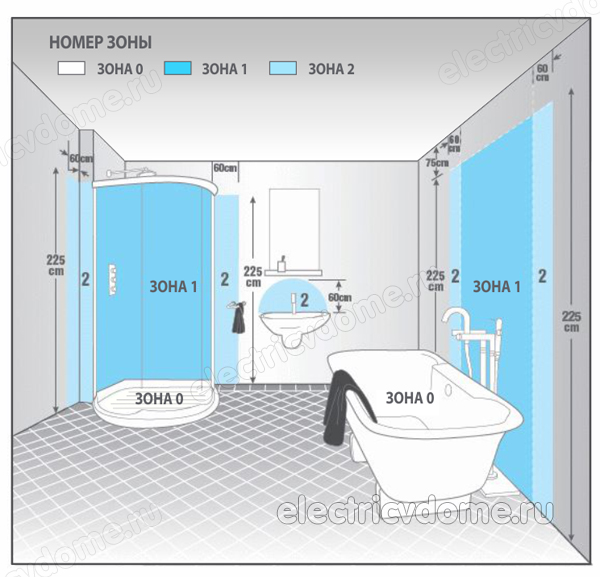

Разделение ванной по зонам электробезопасности

Согласно нормативным документам весь объём ванной комнаты разделён на 4 зоны. От этого зависит тип защиты электроприборов от воды и требования к электропроводке:

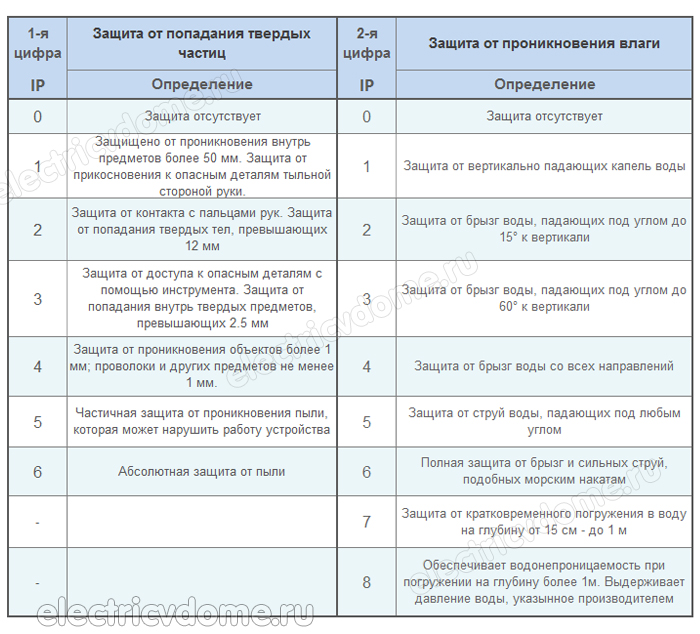

1. «0» — участок, в котором находится вода. Это ванна, раковина и внутренняя часть душевой кабинки. Оборудование должно меть степень защиты IPX7 — допускается кратковременное погружение под воду. Напряжение питания этих приборов может быть не более 12В.
2. «1» — территория, прилегающая к «мокрой» зоне. Это стены над ванной и внутри душевой кабинки. Электроприборы устанавливаются с защитой IPX5 — защита от струй воды. Допускается монтаж водонагревателей.
3. «2» — на расстоянии до 60см от зоны «0». Степень защиты зависит от назначения помещения — в общественных ваннах и саунах необходима IРХ5, в жилых домах допускается IРХ4 — устройство защищено от брызг. Могут устанавливаться нагреватели воды и светильники с классом защиты не ниже 2.
4. «3» — всё остальное помещение. В помещениях общего пользования необходима защита IРХ5, в жилых домах считается безопасной и допускается использование приборов IРХ1 — защита от капель.

В ПУЭ п.7.1.40 указаны особые требования к монтажу электропроводки в ванной комнате. В этом помещении рекомендуется выполнять проводку скрытым способом. Открытым способом допускается прокладка кабелей. Запрещен монтаж проводки в металлических трубах и металлорукавах.

Требования к выключателям, розеткам и светильникам

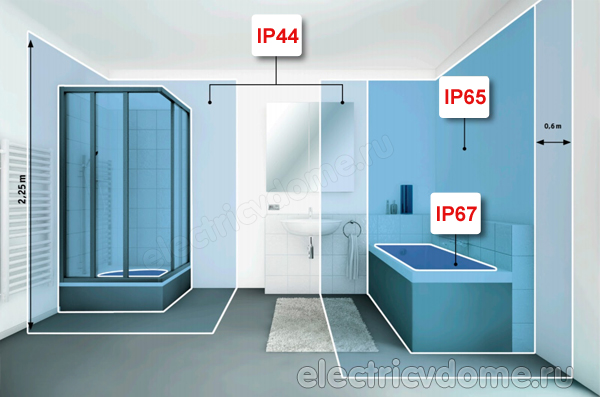

Вся коммутационная аппаратура, устанавливаемая в ванной должна соответствовать определённым требованиям по степени защиты от погодных условий и питающему напряжению в зависимости от места установки:

• Лампы подсветки ванны или душевой кабинки должны подключаться к сети 12В. Блок питания необходимо устанавливать в «3-й ЗОНЕ» или снаружи помещения.

• Потолочные светильники обычно монтируются в «3-й ЗОНЕ» и могут иметь любую степень защиты. При установке во «ЗОНЕ 2» необходимо устанавливать приборы со степенью защиты корпуса не менее чем IPХ3, а встраиваемые в подвесной потолок лучше выбирать IPХ4. Такие приборы лучше защищены от конденсата.

Розетки и выключатели устанавливаются только в «ЗОНЕ 3». Допускается использовать приборы со степенью защиты IPХ1, но лучше выбирать устройства IPХ4 (защита от брызг) или IPХ5 (защита от потоков воды).

Вся проводка и электроприборы в ванной, в том числе и аппаратура, подключаемая по отдельным линиям должны подключаться через УЗО с уставкой тока утечки не более 30мА.

Схема электропроводки в ванной комнате

Монтаж проводки выполняется в несколько этапов. Работа начинается с нанесения на плане помещения сантехнических приборов, розеток и проводов, затем устанавливаются светильники, вентиляторы и подключаются розетки. В последнюю очередь к электросети подключаются различные электроприборы.

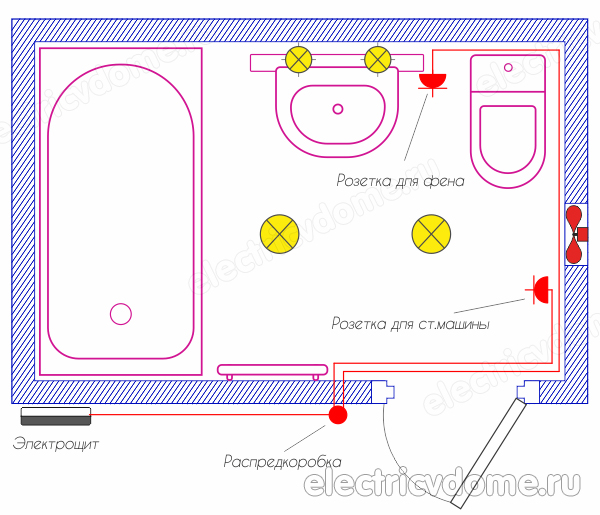

План расстановки сантехники

До начала работ необходимо определить тип сантехнических приборов и бытовой техники, которые будут установлены в помещении — обычная ванная, душевая кабинка с подсветкой или без неё или джакузи с гидромассажем, где будет установлены стиральная машина, бойлер, тёплый пол и другие приборы.

При наличии зеркала с подсветкой необходимо предусмотреть подвод питания к светильнику и выключатель.

Всё это отмечается на схеме помещения. Там же указывается положение розеток для электроприборов и фена. Кроме того, на плане электрики указывается место монтажа выключателя, находящегося снаружи помещения у входной двери.

Освещение и вентиляция в ванной комнате

Прежде всего, необходимо определить количество ламп. Согласно нормативным документам освещённость ванной комнаты должна быть от 50 до 200 Лк.

Количество светильников зависит от формы, площади помещения и способа установки ламп. В отличие от производственных помещений расчёт освещения для квартирного санузла не производится, поэтому выбор ламп определяется, в основном, предпочтениями хозяев.

В многоэтажных домах, в которых ванная комната имеет размер 1,5х1,5 или 2х2 метра достаточно одной светодиодной лампы мощностью 15-20 Вт.

Освещение помещений бОльшего размера или крытых бассейнов осуществляется несколькими светильниками. Необходимая цветовая температура определяется субъективным восприятием и зависит от цвета кафельной плитки.

При наличии подвесного потолка их можно заменить встроенными светильниками с аналогичной общей мощностью. Степень защиты этих источников света допускается IPХ1, но они не защищены от пара и конденсата, поэтому желательно устанавливать светильники с защитой от внешних воздействий IPХ4.

Согласно ГОСТа Р 50571.11-96 зоны ванной комнаты ограничены высотой 2,25м и в обычной квартире источники света на потолке допускается устанавливать любой конструкции, но непосредственно над ванной и душевой кабинкой размещать лампы нецелесообразно.

Это допустимо с точки зрения безопасности, но они будут быстро выходить из строя, а для достаточного уровня освещённости достаточно остальных ламп.

Степень защиты вытяжного вентилятора зависит от расположения вентиляционной шахты:

• Шахта на расстоянии менее 60см от края ванны или душкабины (во 2 зоне). Устанавливаются приборы с защитой IPX4.
• Вентилятор находится в 3-й ЗОНЕ. Допускается использовать аппараты IPX1.

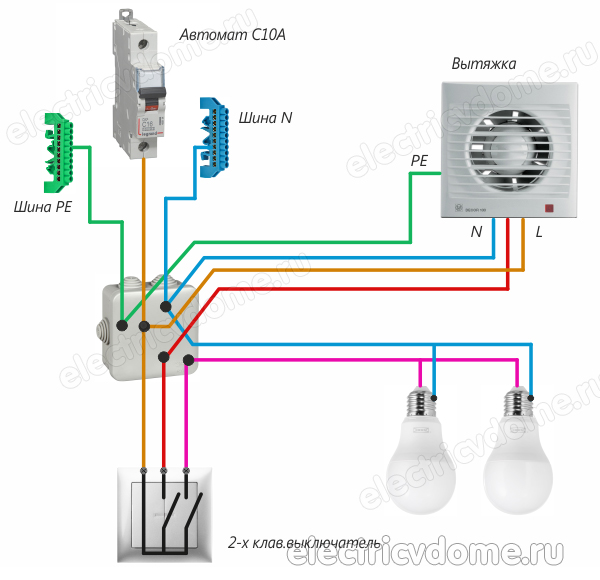

Включение освещения (кроме ламп подсветки зеркала) и вентиляции осуществляется двухклавишным выключателем. Так как эти приборы не отключаются людьми, находящимися в ванной, его целесообразно расположить снаружи, возле дверной ручки.

Аналогично остальным квартирным выключателям, этот прибор монтируется на высоте 90см от поверхности пола и на расстоянии 15см от дверного проёма. При необходимости эти параметры допускается изменять в любую сторону.

Целесообразно вентилятор подключать к освещению через реле времени, отключающее аппарат через 1-5 минут после отключения освещения. Если к схеме добавить ещё одно промежуточное реле, запрещающее включение вентилятора при включённом свете, то вместо двухклавишного достаточно установить одноклавишный выключатель.

Включение подсветки возле зеркала производится выключателем, находящимся в одном блоке с розеткой. Интересный эффект получается при установке вместо выключателя датчика движения.

Согласно ПУЭ п.7.1.40 электропроводку желательно прокладывать скрытым способом. В любом случае, открытая проводка в наше время монтируется только во временных помещениях, сараях. В жилых помещениях она устанавливается только в том случае, если этого требует дизайнерское решение.

Способ монтажа проводов зависит от поверхности:

1. в оштукатуренной стене или под кафельной плиткой в штробах;
2. за подвесным потолком в пластиковой гофрированной трубе, которая крепится к основному потолку;
3. в потолке из железобетонных плит провод протягивается в асбоцементных трубах.

Электропроводка выполняется кабелем ВВГнг. Некоторые электромонтёры используют провода ПВС и ШВВП, но они не предназначены для подключения стационарных электроприборов. В ПУЭ п.2.1.48 содержится запрет на использование проводов не по назначению, поэтому такие провода нельзя использовать для монтажа проводки.

Освещение и вентиляция присоединяются к автоматическому выключателю 10А и УЗО 30мА. До распределительной коробки провод выбирается сечением 1,5мм², разводка по ванной также прокладывается проводом 1,5мм².

Монтаж розеток

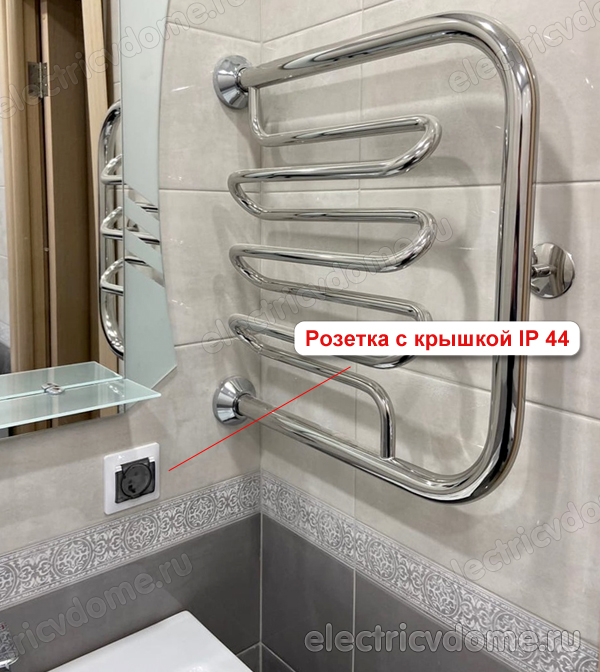

Розетки в ванной комнате устанавливаются по определённым правилам. Они должны находиться только в третьей зоне. Нормами ПУЭ использовать устройства любого типа, но для бОльшей безопасности они должны закрываться откидными крышками.

Расстояние от розеток до ванны определяется длиной шнура переносных устройств типа фена и электробритвы. В подключённом состоянии они не должны доставать до ванны. При падении в воду включённый электроприбор превращает ванну или душевую кабинку в электрический стул.

Интересно! Этот эксперимент проводился в одной из серий американского научно-популярного сериала «Разрушители мифов».

Электропроводка в ванной комнате выполняется кабелем того же типа и сечения, как и во всей квартире — от вводного щитка до распределительной коробки кабелем ВВГнг 2,5мм², от коробки до розеток кабелем сечением 2,5мм². Коробки устанавливаются за пределами ванной.

Розетки выбираются с заземляющим контактом, вся линия подключается к автоматическому выключателю 15А и УЗО с уставкой 30мА. Сечение проводов и номинал автоматов, к которым подключаются другие электроприборы, зависит от мощности этих устройств.

Где устанавливается электрооборудование

Подведём итоги, как сделать проводку в ванной комнате правильно. Если рассказать об этом так, чтобы было понятно даже далёким от техники людям, то все нормы получится свести в несколько пунктов:

• Вода является хорошим проводником электрического тока. В ванной комнате всегда повышенная влажность, особенно во время принятия душа. Пар, оседающий на поверхности, смачивает её и может привести к короткому замыканию или поражению людей электричеством. Поэтому электропроводка в ванной комнате должна выполняться по определённым правилам.
• Все розетки должны устанавливаться не ближе, чем 60см от края ванны или душевой кабинки. В этом случае они могут быть любой конструкции, но желательно выбирать модели, закрывающиеся откидными крышками. Все розетки подключаются через УЗО с дифтоком 30 мА.
• Электроприборы, включённые в розетку, не должны оказываться возле ванны, а тем более рядом с ней. Это опасно для жизни моющихся людей.
• Выключатели устанавливаются снаружи помещения. Это исключает возможность прикосновения к ним мокрыми руками. В ванной комнате не монтируются так же распределительные коробки и электрощитки.
• Стационарные электроустановки подключаются к сети с заземлением. Розетки должны иметь заземляющий контакт.
• Светильники в ванне и душкабине должны иметь напряжение питания 12В. Блок питания необходимо располагать на расстоянии более 60см от «мокрой» зоны.
• Вытяжной вентилятор и потолочные светильники, находящиеся на высоте более 2,25м могут иметь класс защиты IPХ1. Над ванной лампу лучше не устанавливать.
• Тип и сечение кабелей аналогичны используемым для проводки во всей квартире. Провода прокладываются в основном скрытым способом.

При соблюдении этих норм монтаж электропроводки в ванной доступен домашнему мастеру и начинающему электромонтёру.
