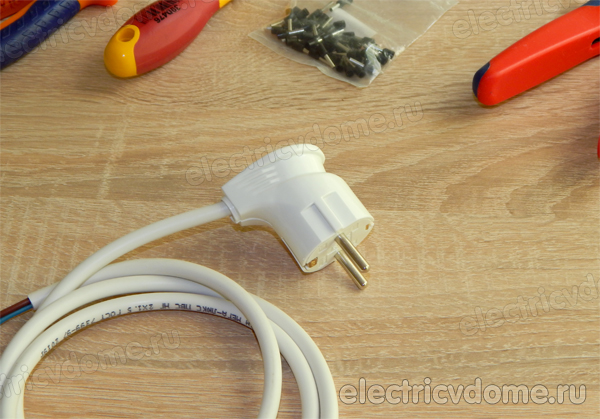

Замена электрической вилки

Многие бытовые приборы подключаются к электросети с помощью вилок. Со временем они могут выходи́ть из строя, и для некоторых это может стать серьезным вопросом — как поменять вилку на проводе?

Надо отметить, что вилки имеют различную конструкцию и не всегда замена электрической вилки может проходить легко. Например, число жил провода и число контактов на вилке может не совпадать.

Может потребоваться поменять простую вилку на евро- или наоборот. Все эти нюансы будут рассмотрены ниже, а начнем с устройства вилки.

Как устроена электрическая вилка

На протяжении долгого времени в разных странах создавались свои стандарты на штепсельные разъемы. Закупка иностранного электрооборудования создавала трудность для его подключения к отечественным розеткам.

Кроме того, разрабатывались новые модели вилок и розеток, которые вносили еще больше путаницы. На сегодняшний день в магазинах можно купить как старые советские штепсельные разъемы, так и новые импортные.

Поэтому в этой статье будет рассмотрена инструкция по замене электрической вилки разных стандартов.

Рассмотрение основных частей вилки поможет понять, как правильно поменять вилку на проводе. Любая вилка состоит из следующих частей:

• корпус;
• контакты;
• в разборных вилках есть зажимы для провода.

Основная задача корпуса – защитить человека от поражения электрическим током. Кроме этого, в корпусе надежно крепятся контакты и провод. Корпус может быть различной формы и размера, разборным или нет.

Розетка и вилка должны подходить друг другу не только по размерам, но и с точки зрения безопасности. Например, вилка с частично изолированными контактами может использоваться с розетками, имеющими ровную поверхность.

Вилки с неизолированными контактами, для защиты человека от случайного касания токоведущих частей, необходимо применять с розетками, имеющими углубление.

По правилам безопасности электроприборы с однополюсным выключателем должны подключаться к поляризованным розеткам.

В таком случае и вилка и розетка имеют по три контакта, расположенные в форме треугольника, вилку вставить в розетку можно только одной стороной.

При этом провода к розетке подключают таким образом, чтобы фаза шла к выключателю.

Контакты на вилках в основном делаются круглыми, но есть модели, в которых они плоские.

Круглые контакты бывают диаметром на 4 и 4,8 или даже 7,05 мм, хотя в России это большая редкость. В Советском Союзе были контакты с прорезями, это придавало им свойства пружины, и они плотно прилегали к гнездам розетки.

Современные вилки тоже могут иметь пружинные контакты, но достигается это не разрезом, а схождением штырей. Такие вилки литые, при заливке штырей их устанавливают не параллельно друг другу, а с небольшим схождением.

Роль пружины выполняет пластик вилки. Такие модели можно использовать в розетках, где нет пружинных контактов.

Подключение электрической вилки к проводам можно осуществлять только на разборных моделях. Способы подключения проводов могут быть разными, но, как правило, это резьбовое соединение непосредственно с самим контактом.

В последнее время все чаще используются вилки с заземляющим контактом, он может быть выполнен в виде штыря или гнезда. В последнем случае в розетке имеется штырь, который входит в гнездо вилки.

Дополнительно по бокам корпуса вмонтированы заземляющие пластины, которые немного утоплены в корпус.

На какую нагрузку рассчитана вилка

В некоторых странах используется напряжение 100–127 В с частотой 50 или 60 Гц. Такие вилки могут работать с током от 2,5 до 20 А.

Примером может служить североамериканская вилка NEMA 5–20. Она рассчитана на напряжение 125 В и ток 20 А, имеет заземляющий контакт.

Вилки, рассчитанные на напряжение 220 В, могут работать с током до 16 А, более мощные устройства подключать к розеткам будет небезопасно.

Хотя в некоторых странах в переносках используют вилки, легко выдерживающие ток в 32 А, но к ним подключают несколько потребителей и вилку переноски не выдергивают, пока не будет снята нагрузка.

Это одно из основных правил, которое необходимо учитывать, чтобы знать, как заменить вилку на проводе. Несоблюдение этого требования может привести к оплавлению вилки и выходу ее из строя.

Обычно мощные вилки можно определить по виду. Они имеют большие размеры и толстую изоляцию, а также мощные контакты. Подключаемый провод также должен быть рассчитан на такой же ток.

Как заменить старую электрическую вилку?

При правильном подборе электрической вилки и ее эксплуатации она может прослужить не одно десятилетие. Порой старые изделия служат гораздо лучше, чем новые. Поэтому желание поменять старую вилку может возникнуть по нескольким причинам:

• электроприбор, подключаемый через вилку, вышел из строя, и появилось желание использовать провод по другому назначению;
• из-за короткого замыкания в проводе или электроприборе вилка обгорела и ее необходимо заменить;
• в квартире поменяли розетки, и старая вилка не подходит.

Как поменять вилку на проводе правильным образом? Если электроприбор остался тем же, то вилку нужно установить того же номинала или большего, какой был у старой. При этом следует проверить и розетку, чтобы она тоже соответствовала этим параметрам.

Также проверяют вилку и розетку на совместимость. Выше уже было сказано, что в целях безопасности должны быть приняты меры от случайного прикосновения к контактам вилки при ее включении или отключении.

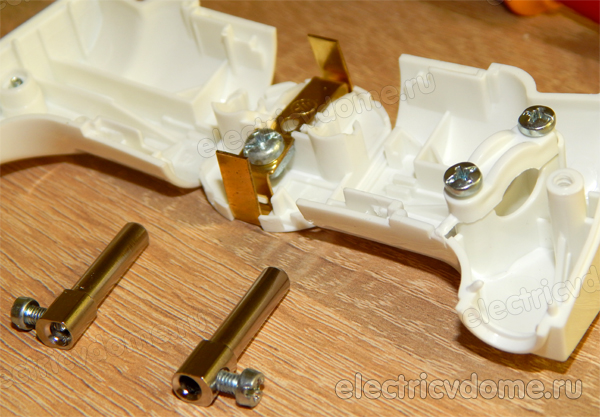

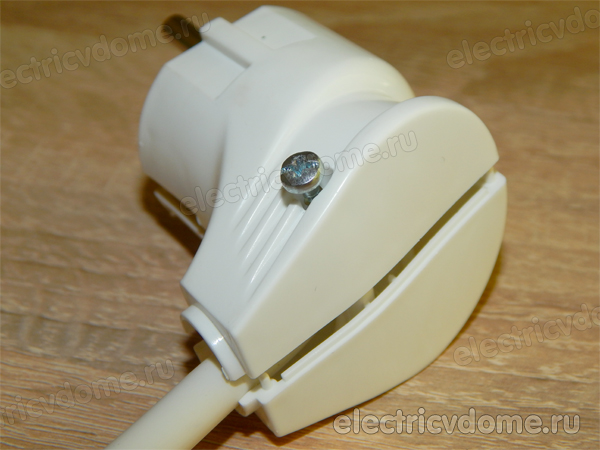

После подбора новой вилки приступают к разбору старой. Старые вилки имели разборный корпус, который состоял из двух половинок, или двух частей, вставляемых одна в другую. Крепление производится с помощью винта с гайкой или без. Гайка впаивалась в корпус и с внешней стороны не была заметна.

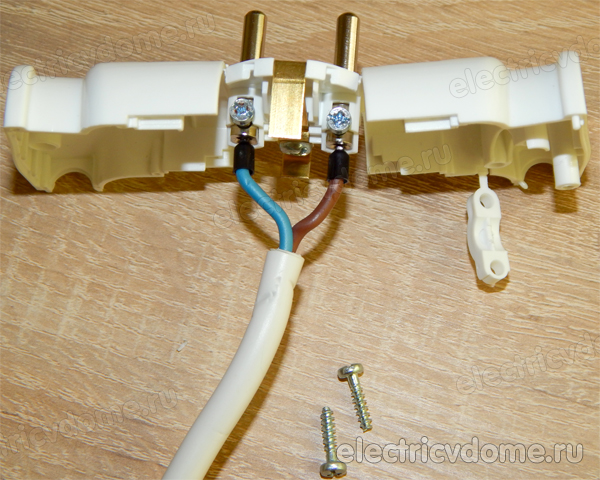

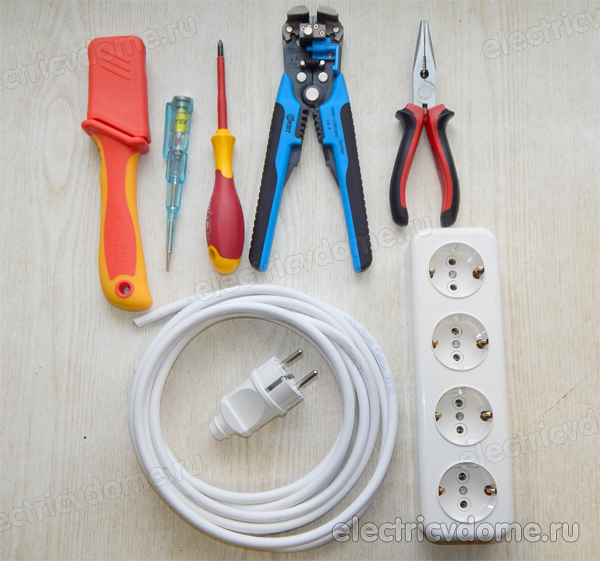

Рассмотрим, как подключить электрическую вилку:

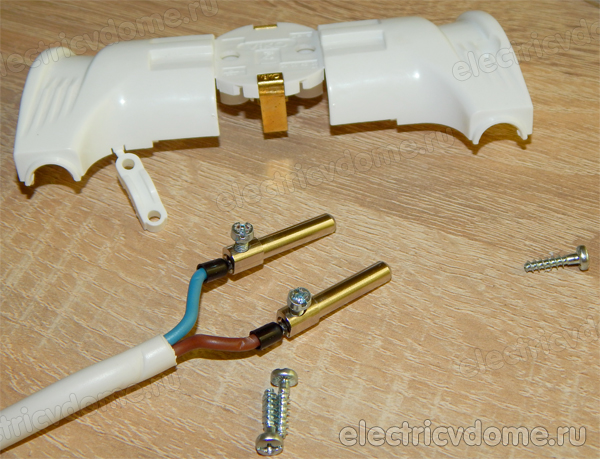

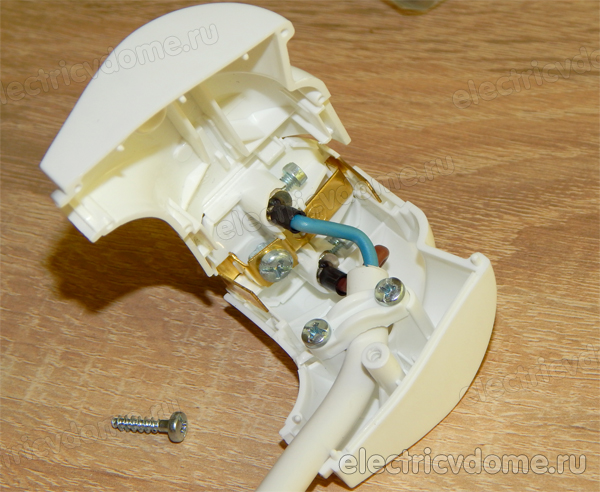

1. 1. При разъединении частей видны контакты, расположенные в своих местах. Подключение провода осуществляется с помощью винта, ввинчиваемого в контакт.

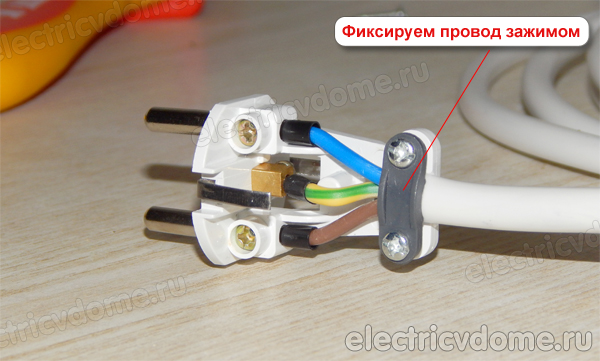

2. 2. Чтобы провод был плотно соединен с корпусом и не болтался, он зажимается пластиной с помощью двух болтов. Между проводом и пластиной обязательно должна быть изолирующая прокладка.
3. 3. Если новая вилка имеет такую же конструкцию, нужно все разобрать и провод подсоединить к новой вилке в таком же порядке. В других случаях может понадобиться дополнительная обработка провода.

Куда подключать провода?

Замена электрической вилки всегда сводится к решению двух вопросов:

1. 1. Мощность вилки, розетки и подключаемого устройства должны быть на одном уровне.
2. 2. Если есть особенности в устройстве вилки, их необходимо строго выполнять.

Решение первого вопроса уже обсудили, а как поменять вилку на проводе, если используется поляризованный разъем?

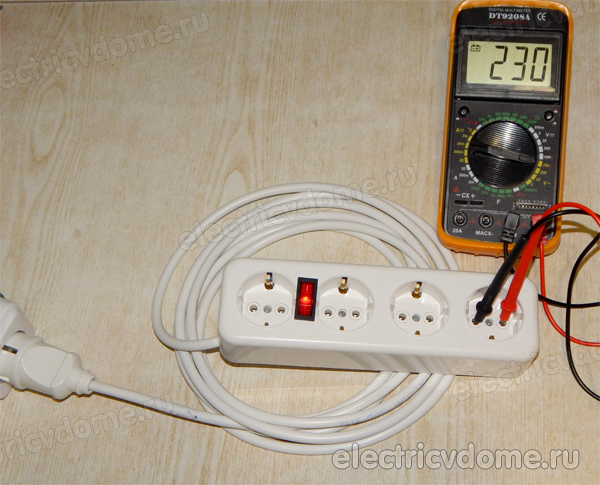

В этом случае сначала необходимо произвести небольшое исследование. С помощью мультиметра или другого прибора, способного прозванивать цепь, находят провод, идущий от однополюсного выключателя расположенного на электрооборудовании.

Помечают этот провод. Затем в розетке находят фазу и смотрят, какой контакт вилки будет входить в это гнездо. К этому контакту необходимо будет подключить провод, идущий на выключатель устройства. Второй провод подключают к другому контакту, лежащему в этой же плоскости.

Третий контакт остается неподключенным. Это справедливо для двухжильного провода, если же используются три жилы – смотрите ниже подзаголовок «Как поменять вилку с тремя проводами».

Как поменять вилку с двумя проводами

Подключение электрической вилки к проводу с двумя жилами производится произвольно, то есть не имеет значения, к какому контакту будет подсоединена фаза, а к какому ноль.

Необходимо лишь добиться надежного соединения, так как при сильной нагрузке в плохом контакте будет проскакивать искра, и это место будет нагреваться.

Нагрев приводит к быстрому окислению металла, что, в свою очередь, приведет к повышению сопротивления электрическому току. Сопротивление еще больше будет провоцировать нагрев и круг замкнется.

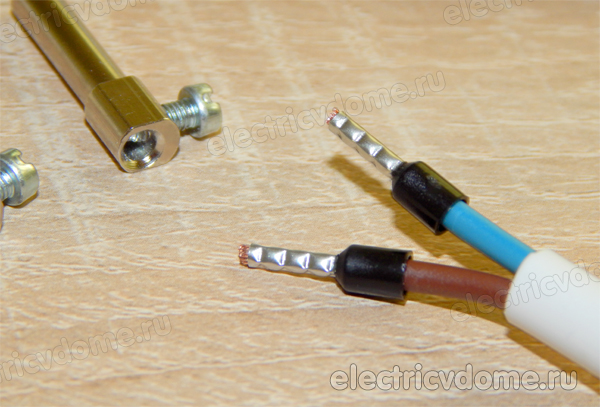

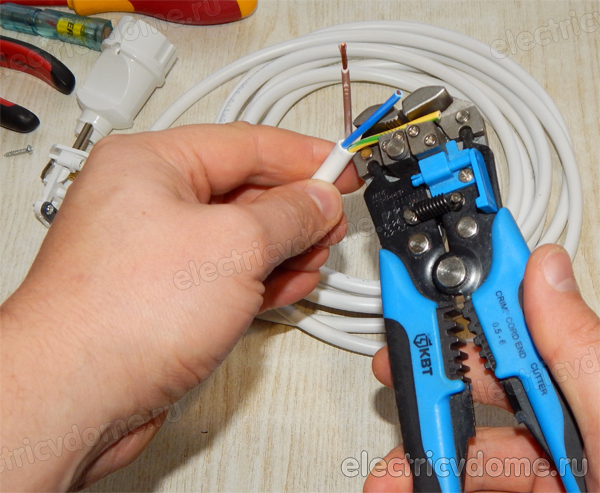

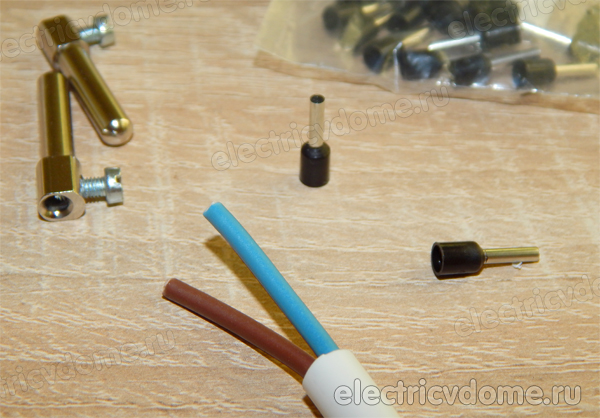

Медные провода можно лудить, особенно если жила многопроволочная. Но лучше использовать для этого специальные наконечники — НШВИ. В некоторых вилках для крепления провода нужно делать колечко, которое притягивается к контакту с помощью винта и шайбы. Это колечко тоже желательно пропаять.

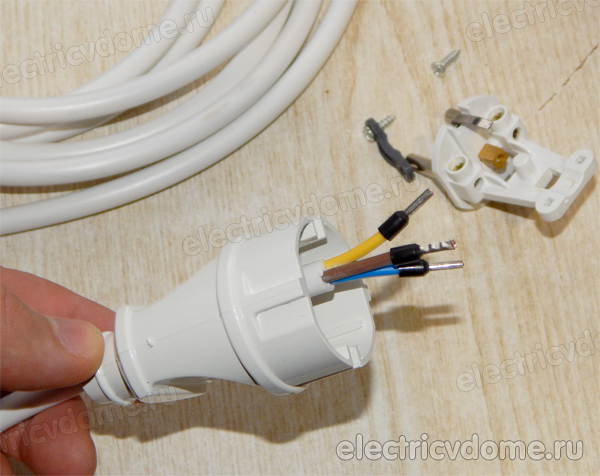

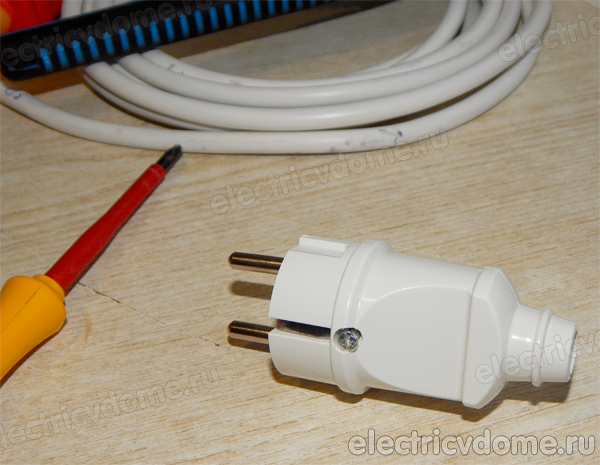

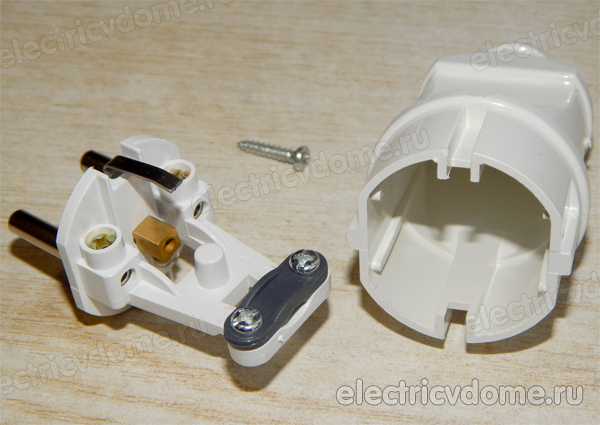

Как подключить электрическую вилку с заземлением

В двухфазной сети может использоваться кабель с тремя жилами, одна из которых является заземлением. Замена вилки с заземлением мало чем отличается от замены вилки с двумя жилами.

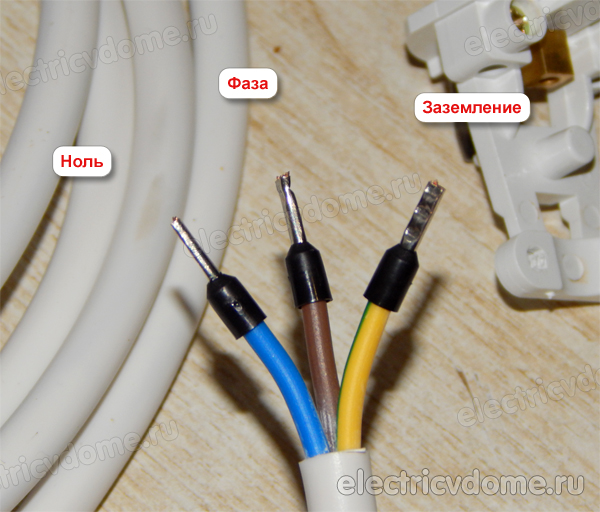

Важно не перепутать заземление с нулевым или фазным проводом, для этого в кабеле жилы маркируются цветом. Провод с желто-зеленой окраской и будет заземлением.

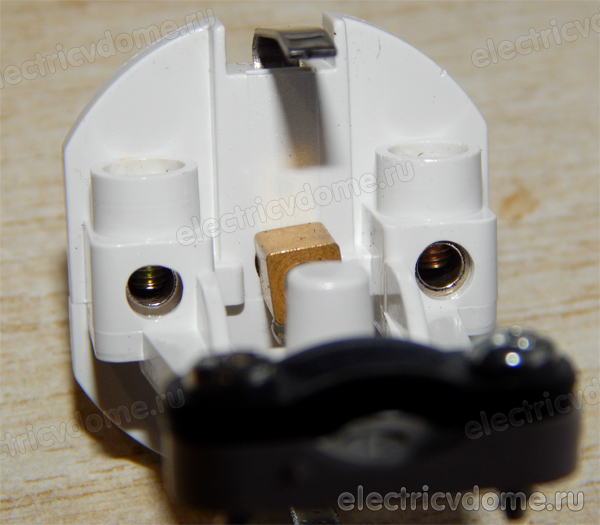

Фазный и нулевой провод присоединяют к контактам, расположенным в одной плоскости, тогда как заземление подключают к контакту, расположенному под углом 90º к этой плоскости.

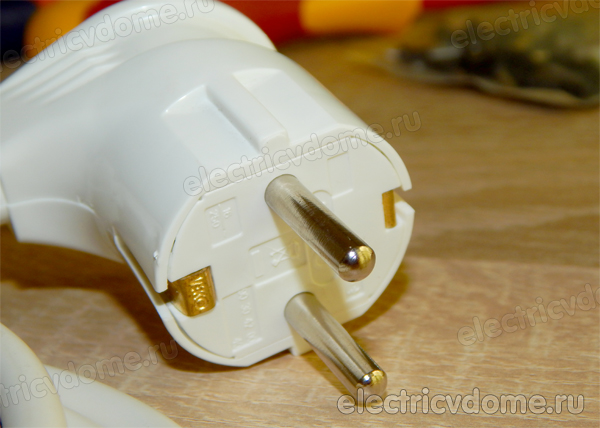

Этот контакт может быть штыревым или гнездовым. Часто имеются дополнительные пластины, расположенные по бокам корпуса.

Если касание к нулевому проводу недопустимо, то заземляющий провод не несет никакой угрозы. Поэтому заземляющий контакт, если это штырь, делают длиннее других контактов.

Замена неразборной евровилки

До этого речь шла о разборных вилках, а как поменять вилку на проводе, если вилка литая? В этом случае ничего не остается, как отрезать ненужную вилку и найти ей замену из разборных вилок.

Замена должна быть не меньшего номинала, к тому же она должна подходить к розетке, в которую будет включаться. Весь процесс замены уже подробно описан выше.

Используя эту инструкцию по замене электрической вилки, можно избежать ненужных неприятных последствий и получить качественное штепсельное соединение.
