УЗО или ВДТ, в чём отличие. Почему устройство одно, а название разное?

Для повышения безопасности людей, использующих электроприборы, и предотвращения поражения электрическим током ПУЭ п.7.1.71 рекомендует использовать УЗО или ВДТ, отключающие питание электроприборов и проводки в аварийных ситуациях. Однако это не один прибор, а целый класс защитных устройств, отличающихся своими функциями и параметрами.

Как расшифровываются термины УЗО, УДТ, ВДТ и АВДТ

В магазине при покупке приборов для защиты от поражения электрическим током могут предложить устройства с различным наименованием:

• УДТ. Эта аббревиатура расшифровывается, как «устройство дифференциального тока». Это обозначение класса защитных приборов, имеющих блок сравнения силы тока в нулевых и фазных проводах и срабатывающих при нарушении равенства и появлении тока утечки;
• ВДТ. Этот термин означает «выключатель дифференциального тока». Другое, более современное название устройств дифференциальной защиты;
• УЗО. Самый распространённый тип дифзащиты, его название означает «устройство защитного отключения». Основное отличие УЗО от дифавтомата — это отсутствие дополнительных функций, таких как тепловая и максимальная защита.
• АВДТ. Расшифровывается, как «автоматический выключатель дифференциального тока». Другое наименование этого прибора — дифференциальный автомат, или дифавтомат. Он выполняет функции УЗО и автомата и может заменить в электрощтке оба защитных прибора.

Самыми распространёнными наименованиями приборов дифзащиты являются УЗО и дифференциальный автомат (дифавтомат). Другие названия используются, в основном, только в нормативных документах.

Как называется УЗО в ПУЭ и ГОСТах

Чаще всего для защиты от поражения электрическим током используется устройство защитного отключения, или УЗО. Этот аппарат дешевле дифавтомата и один прибор допускается устанавливать для нескольких линий, но перед тем, как выбрать УЗО в магазине следует разобраться в терминологии.

Существует несколько видов названия устройств защитного отключения, которые используются в разных нормативных документах:

1. УЗО. Этот термин применяется в большинстве ГОСТов, ПУЭ и электротехнической литературе. В частности, оно присутствует в названии ГОСТа 12.4.155-85, введённого в действие в 1986г. Этот документ определяет требования к дифференциальной защите.

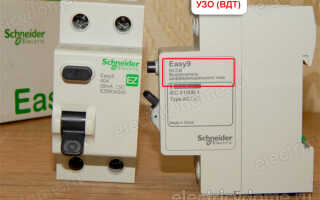

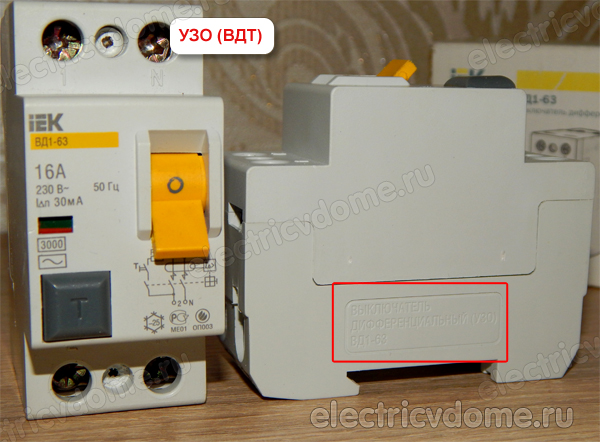

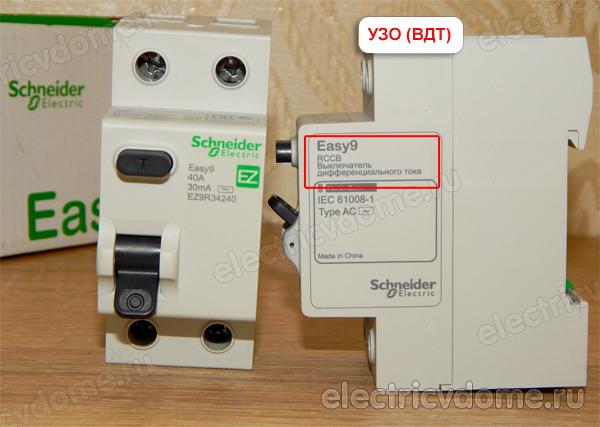

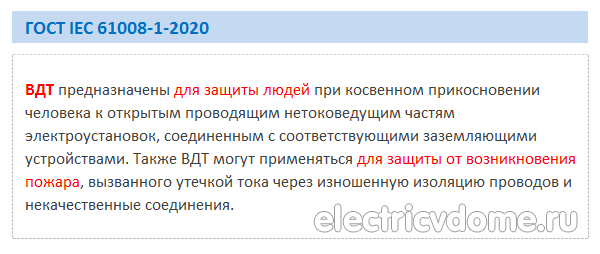

2. ВДТ. Эта более современный термин, который используется в ГОСТе IEC 61008-1-2020, нормирующему правила изготовления УЗО. В этом документе такой аппарат определяется, как «выключатели автоматические, управляемые дифференциальным током, без встроенной защиты от сверхтоков». Такая формулировка отображает функции и конструкцию защитного прибора, но малопригодна для использования, поэтому этот документ предлагает сокращённый вариант названия — ВДТ, или выключатель дифференциального тока.
3. RCCB. Международный аналог этого названия, происходит от английского выражения «residual current operated circuit-breakers». Оно переводится как «выключатели, управляемые дифференциальным (разностным) током» или «выключатели утечки на землю».

В настоящее время действуют оба этих документа, следовательно, по отношению к данному устройству вполне допустимо применять оба названия — УЗО или ВДТ.

Как называются «электромеханические» и «электронные» УЗО по ГОСТу

Существуют два механизма срабатывания ВДТ, отличающихся по наличию или отсутствию питания:

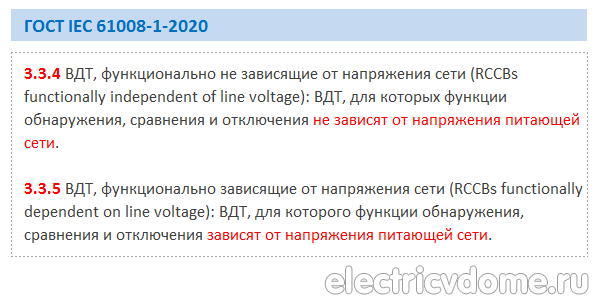

• Электромеханические. ГОСТ IEC 61008-1-2020 определяет эти приборы как «функционально не зависимые от напряжения сети». Они являются более надёжными и срабатывают даже при обрыве нейтрали и отсутствии разности потенциалов между подходящими проводами.
• Электронные. Вышеупомянутый ГОСТ называет эти приборы «функционально зависящие от напряжения сети». Внутри таких аппаратов имеется встроенный усилитель, из-за чего для работы этих приборов необходимо наличие в схеме реле напряжения РН, отключающего питание линии при падении напряжения в сети ниже допустимой величины.

Принцип работы УЗО при этом не меняется. Во всех приборах дифзащиты он основан на первом правиле Кирхгофа и сравнении силы тока в проходящих через прибор проводах.

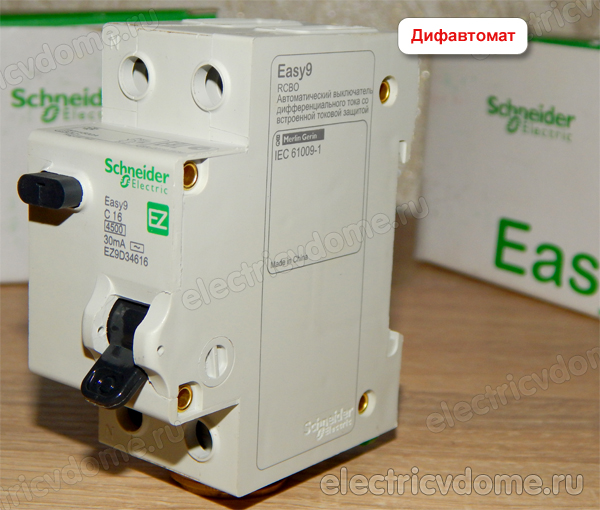

Как правильно называется дифавтомат

В некоторых случаях применение УЗО совместно с автоматическим выключателем невозможно из-за больших совместных габаритов этих приборов. В этих ситуациях целесообразно использование дифференциального автомата.

Как и в случае с УЗО у такого прибора имеются несколько названий:

• Дифференциальный автомат. Неофициальный термин, отображающий наличие внутри корпуса прибора двух блоков — дифференциальной защиты и автоматического выключателя.
• Дифавтомат. Более удобное сокращённое разговорное название дифференциального автомата.

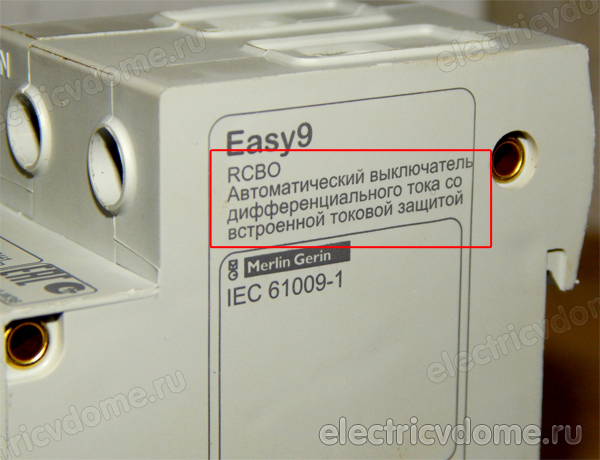

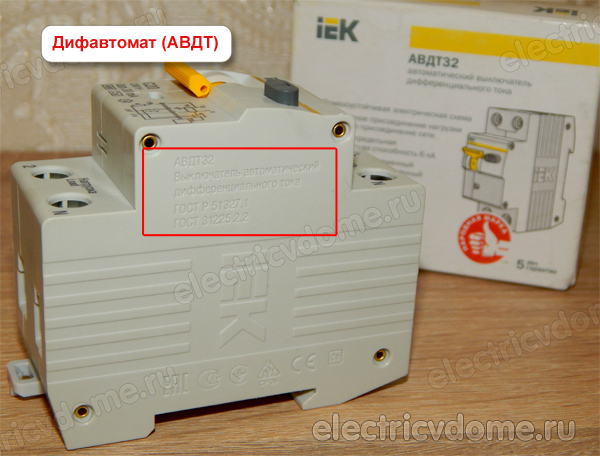

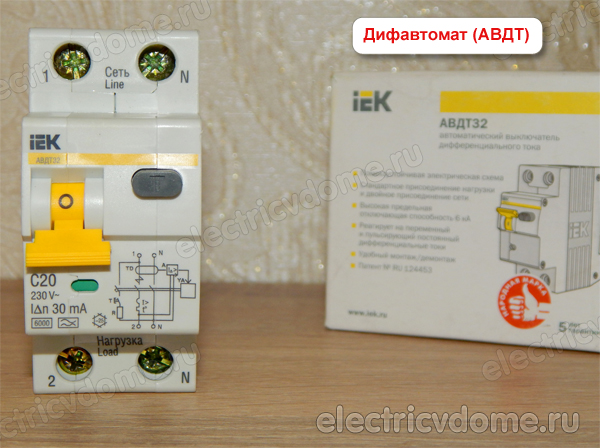

• АВДТ (автоматический выключатель дифференциального тока). Официальное наименование дифавтомата. Согласно новым нормативным документам этот прибор является «автоматическим выключателем, управляемым дифференциальным током, со встроенной защитой от сверхтока».

Общее название УЗО и дифавтомата

У всех приборов дифференциальной защиты, независимо от того, это УЗО или дифавтомат, для контроля отсутствия тока утечки имеются блок сравнения токов в проходящих через аппарат проводниках и функция отключения питания линии при появлении тока утечки. Соответственно, эти приборы относятся к одному типу.

На это указывает ГОСТ IEC 60050-442-2015, согласно которому такие аппараты являются «устройствами дифференциального тока» или, сокращённо УДТ.

Это дословный перевод английского выражения «residual current device» или, сокращённо, RCD. Неофициально эти устройства называются так же, как и вид защиты — «дифференциальная защита», «дифзащита» или «защита от утечек».

Согласно новым нормативным документам названия этих приборов похожи, что обусловлено наличием функции дифзащиты, поэтому оба устройства являются выключателями дифференциального тока ВДТ. Главное, чем отличается УЗО от дифавтомата, это отсутствие блока защиты от перегрузки и короткого замыкания. На это указывает наличие буквы «А» в названии дифференциального автомата АВДТ.

Вывод

Перед тем, как выбрать УЗО или ВДТ, необходимо определиться с терминологией. Исторически сложилось что, несмотря на наличие официальных терминов, продавцы устройств дифференциальной защиты называют их УЗО и дифавтомат. Эти названия используют в разговоре так же большинство электромонтёров, поэтому, если речь не идёт об официальных документах, целесообразно применять именно общеупотребительные короткие термины.
