Для обогрева жилища люди используют различные способы, самым современным из которых является «тёплый пол». Эта система обеспечивает равномерный прогрев помещения по высоте и отсутствие сквозняков. Её можно устанавливать под любыми напольными покрытиями, в том числе под ламинатом и кафелем.
Однако для обогрева помещения недостаточно смонтировать нагреватели. Для поддержания постоянной температуры в помещении при изменениях погоды на улице необходима установка терморегулятора теплого пола. В этой статье рассказывается про особенности применения этого устройства, а так же как выполнить монтаж прибора своими руками.
Для чего нужен терморегулятор
Централизованная система обогрева дома отапливает помещение горячей водой, температура которой определяется оператором котельной и не зависит от температуры воздуха в комнате.
Этим же недостатком обладают электрические и газовые котлы индивидуального отопления, подключённые к системе тёплого пола, а так же электрический тёплый пол, который может нагреться до слишком высокой температуры. При этом в комнате может стать слишком жарко, а ходить босиком по полу будет невозможно.

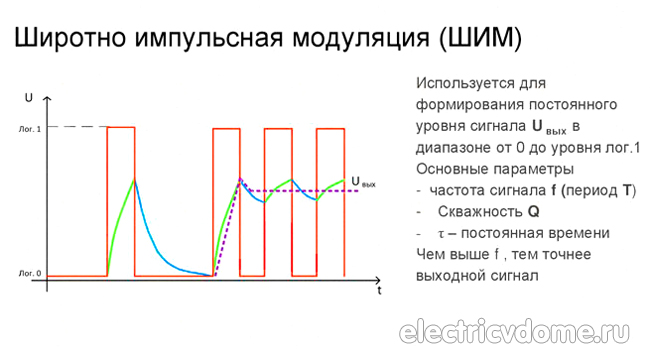

Для того чтобы предотвратить такую ситуацию необходима установка терморегулятора на теплый пол. Такое устройство включает и отключает нагрев помещения при достижении заданной температуры поверхности, тем самым поддерживая комфорт в помещении.
В дополнение к этому прибору целесообразна установка датчика температуры воздуха, позволяющая производить более точную регулировку системы отопления. Это особенно важно, если пол является основным или единственным источником тепла в помещении.
| Совет! Для системы водяного нагрева с электрическим или газовым котлом достаточно одного датчика, при монтаже электрических нагревателей необходима установка терморегуляторов в каждой комнате. |
Где установить терморегулятор теплого пола
Регулятор температуры тёплого пола подключается к выносному датчику, поэтому установка терморегулятора теплого пола возможна в любом удобном месте. Чаще всего она производится в одном ряду с розетками и выключателями и закрывается общей рамкой. Такое размещение удобно для регулировки и не нарушает дизайн помещения.
| Совет! При монтаже регулятора в общем блоке с розетками питание прибора допускается производить от этих устройств проводом, проложенным внутри монтажных коробок. |
Существуют так же определённые правила размещения датчика:
- Его нельзя размещать под мебелью или коврами. В этих местах пол прогревается быстрее всего.
- Датчик размещается между нагревателями. При его расположении в местах, где они отсутствуют, регулятор не будет отключать нагрев.
В ванной комнате устанавливается только датчик. Сам регулятор располагается снаружи. Допускается его установка в 3 зоне, на расстоянии не менее 0,6 метра от края ванны.

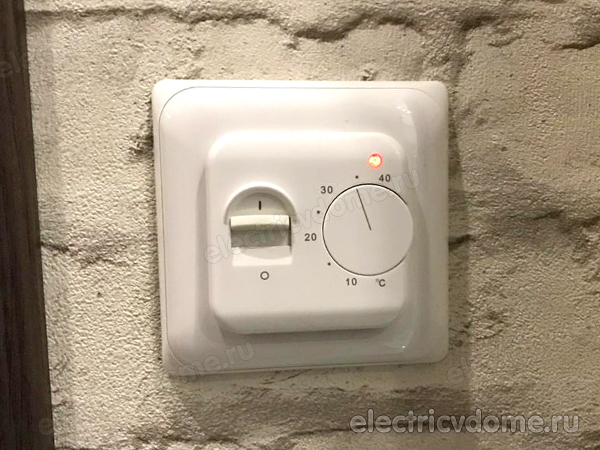

Высота установки терморегулятора для теплого пола особого значения не имеет, главное, чтобы этим приспособлением было удобно пользоваться. Чаще всего прибор устанавливается в одном блоке с розетками, это упрощает монтаж, подключение и улучшает дизайн помещения.
Обычно терморегулятор настраивается один раз, поэтому он может располагаться вместе с розетками, смонтированными по европейскому стандарту на уровне 30 см от пола, но может устанавливаться вместе с выключателем на высоте 90 см.
Друзья также смотрите видео что делать если не работает теплый пол? И почему не следует выбрасывать регулятор температуры:
При установке комнатного термостата со встроенным датчиком для более точного поддержания температуры воздуха. Такое расположение упрощает монтаж и подключение системы тёплого пола. В этом случае регуляторы устанавливаются на одной из внутренних стен на высоте 1,5 метров от пола. При желании эти приборы можно собрать в одном блоке с выключателями освещения.
Как установить терморегулятор своими руками
При наличии минимальных знаний электротехники и опыта ремонта домашней электропроводки установка терморегулятора теплого пола возможна самостоятельно. Эти работы выполняются в определённой последовательности.
Подготовительные работы
Основной задачей при монтаже регулятора температуры является соединение устройства с датчиком, находящимся в полу и с нагревателями тёплого пола. Поэтому перед тем, как установить терморегулятор теплого пола, необходимо сделать штробу от монтажной коробки до термодатчика.
Она прокладывается вертикально до пола, далее провод укладывается в гофрированной трубе в стяжке. Поэтому перед началом работ измеряется расстояние до датчика по полу и стене для приобретения необходимого количества провода и участка, находящегося в полу, для определения длины гофры. Её размер может быть любым, но оптимальным является диаметр 16 мм.
| Справка! Некоторые технологии монтажа электрического тёплого пола предусматривают наличие термоизолирующей подкладки. В этом случае провода укладываются в разрезах подложки. |
Монтаж терморегулятора и прокладка кабеля

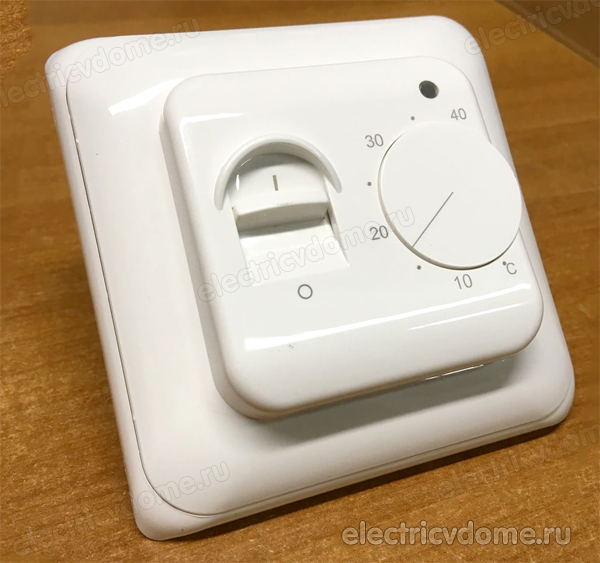

Большинство терморегуляторов для тёплого пола предназначены для установки в обычные монтажные коробки (подрозетники) аналогично розеткам и выключателям. После установки эти устройства закрываются общей рамкой.
Так как система тёплого пола монтируется только при постройке или капитальном ремонте дома, то выдалбывание дополнительных установочных отверстий и штроб не является серьёзной проблемой.
Приборы для наружной установки используются в основном в деревянных домах.
Согласно ПУЭ п.7.1.38 к внутренней электропроводке в таких сооружениях предъявляются очень высокие требования, поэтому трубы для проводов прокладывается при постройке здания.
Если появляется необходимость установки дополнительных приборов, то они монтируются открытым способом, а провода прокладываются в гофрированных трубах или кабель-каналах. Крепление приборов производится саморезами или пластиковыми дюбелями, которые идут в комплекте с регулятором.
Самым популярным способом монтажа терморегулятора в кирпичных и бетонных зданиях является установка в монтажную коробку и укладка проводов в штробах. Для этого нужно коронкой Ø60 мм выдолбить отверстие глубиной 40 мм.
При отсутствии коронки необходимо перфоратором или ударной дрелью сверлом Ø6-8 мм высверлить контур отверстия, после чего при помощи зубила и молотка выбить внутреннюю часть углубления.
После высверливания отверстия для регулятора необходимо проштробить канавки для кабелей.
При мощности нагревателей до 1 кВт возможно подключение питания от соседней розетки и необходима только штроба для нагревателя и подключения нагревателей, при большей мощности регулятор подключается отдельным проводом, который допускается уложить в общую штробу с остальными кабелями.
Если устройство устанавливается отдельно от других электроприборов, то необходима так же отдельная штроба для подключения питания.
| Важно! Штробы прокладываются только по вертикали и, под потолком, по горизонтали. |

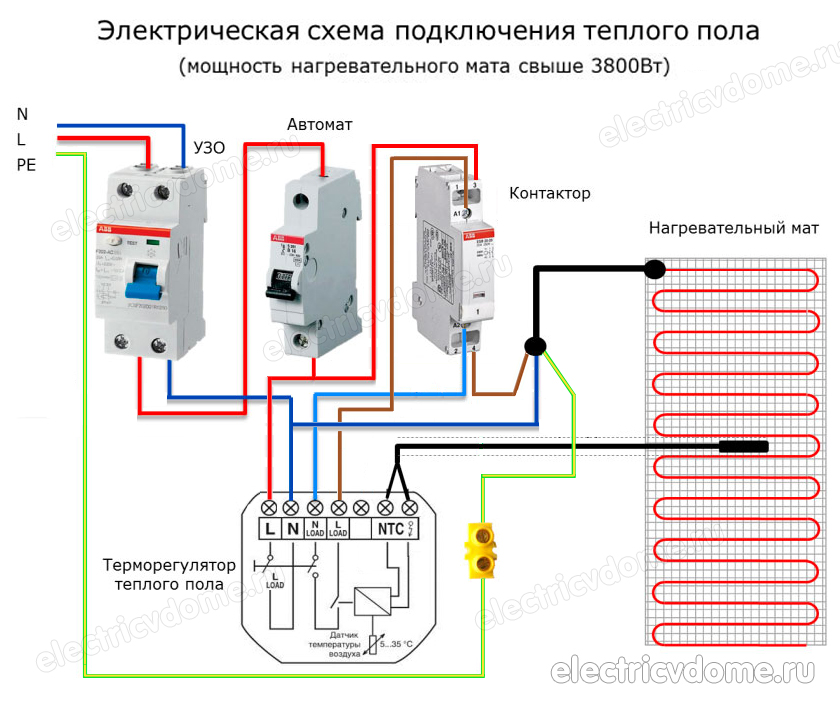

Подача напряжения к терморегулятору и питание нагревателей осуществляется трёхжильным кабелем, сечение которого зависит от мощности нагревателей. Если система тёплого пола является основным или единственным способом отопления, то сечение кабеля может достигать 16-25 мм².
Если мощность нагревательных элеменотов не превышает 5 кВт для подключения теплого пола к сети используют медный кабель сечением 2.5 мм².
Подключение датчика производится проводом, идущим в комплекте с регулятором.
Подключение от соседней розетки
Одним из самых распространённых решений, где установить терморегулятор теплого пола, является монтаж прибора рядом с существующей розеткой.
Это особенно удобно, если тёплый пол монтируется в дополнение к электроконвекторам или радиаторам водяного отопления. Для этого необходимо:
- 1. отключить питание установленных приборов;
- 2. демонтировать розетки и выключатели;
- 3. вырубить отверстие для дополнительной монтажной коробки;
- 4. проштробить стену для подключения нагревателей и датчика;
- 5. установить и закрепить алебастром или финишной шпаклёвкой новую коробку и, при необходимости, заменить рядом расположенную;

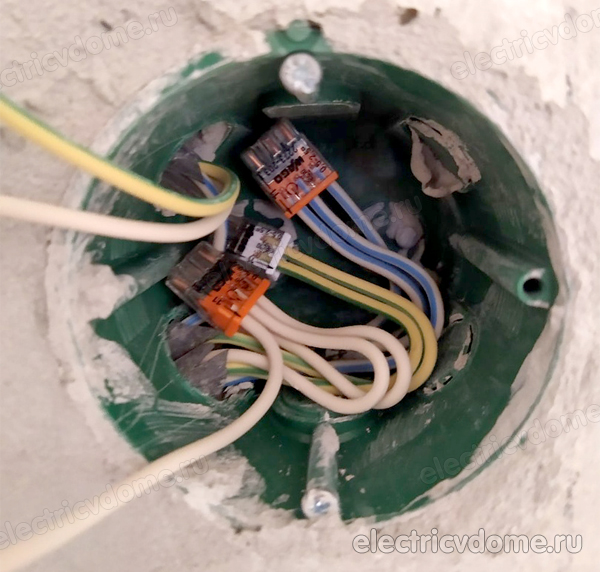

- 6. внутри коробок проложить кабель для подачи питания от розетки к терморегулятору;
- 7. установить и подключить ранее снятые розетки и выключатели;
- 8. установить и подключить регулятор;
- 9. закрыть все приборы общей рамкой.
| Важно! Подключение от соседней розетки допускается выполнять только при небольшой мощности нагревателей. В противном случае для системы тёплого пола необходимо прокладывать отдельные кабеля, в том числе при монтаже рядом с другими приборами. |

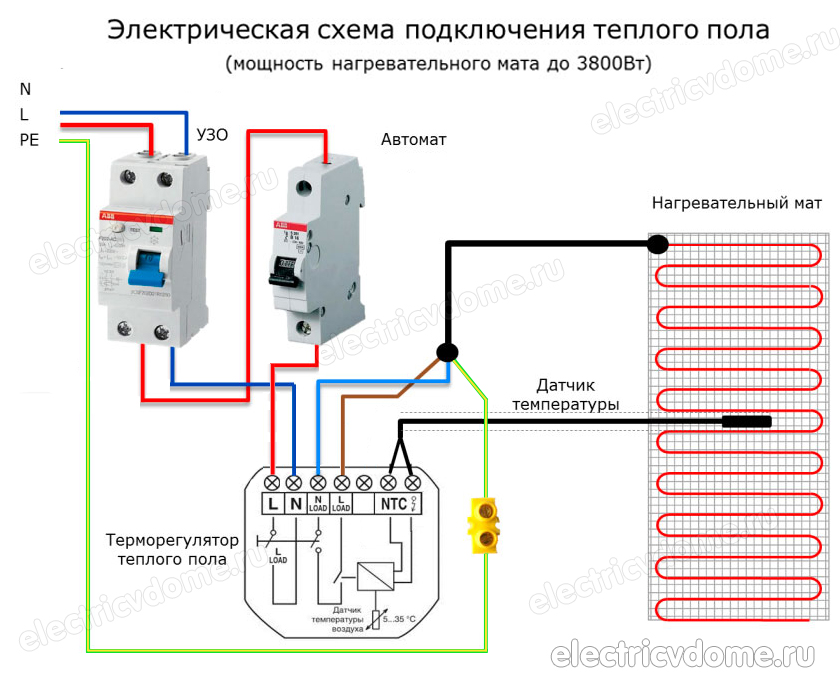

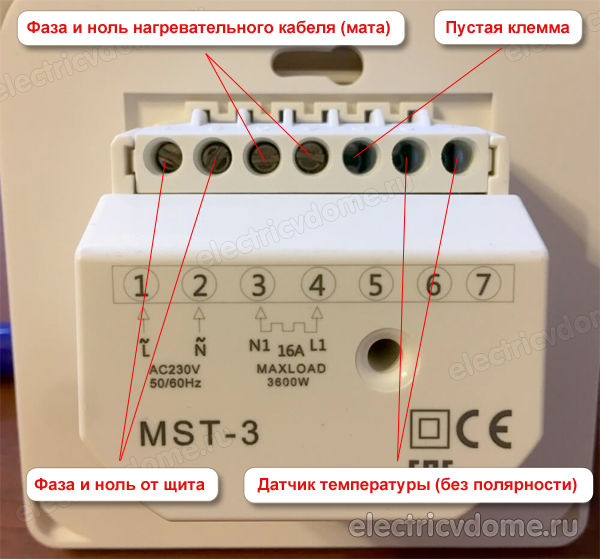

Как подключить терморегулятор для теплого пола

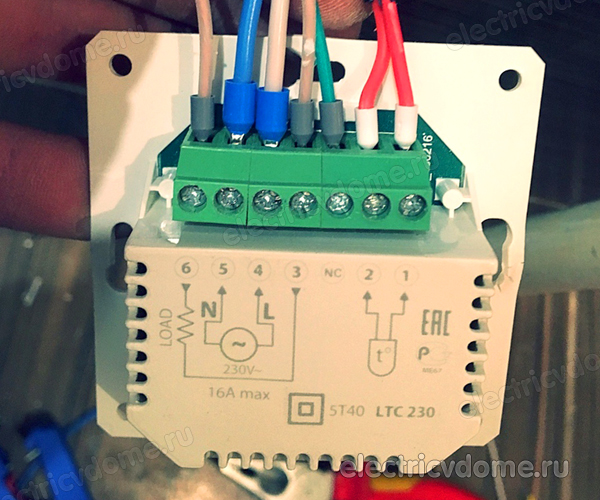

Подключение терморегулятора к сети производится согласно имеющихся на клеммах обозначений и цветовой маркировки изоляции подходящего и отходящего кабелей:
- L (Line) — фаза. Изоляция этого провода имеет чёрную или коричневую окраску.
- N (Neutral) — нейтраль. Оболочка этого провода окрашивается в синий или голубой цвет.
- РЕ (Protective Earthing) — заземление. Этот провод окрашен в продольные жёлтую и зелёную полосы.
Если в электропроводке отсутствует заземление, то допускается вместо трёхжильного использовать двухжильный кабель и не подключать клемму PE. В этом случае для защиты людей от поражения электрическим током необходимо установить УЗО или дифавтомат с током уставки 30 мА.
При сомнении в правильности маркировки в розетке фазный провод определяется при помощи индикаторной отвёртки или индикатора типа «Контакт», имеющего соответствующую функцию.
| Информация! Если заземляющий провод РЕ необходимо подключать только к соответствующей клемме, то если подключение проводов L и N желательно производить согласно маркировки для удобства обслуживания. |

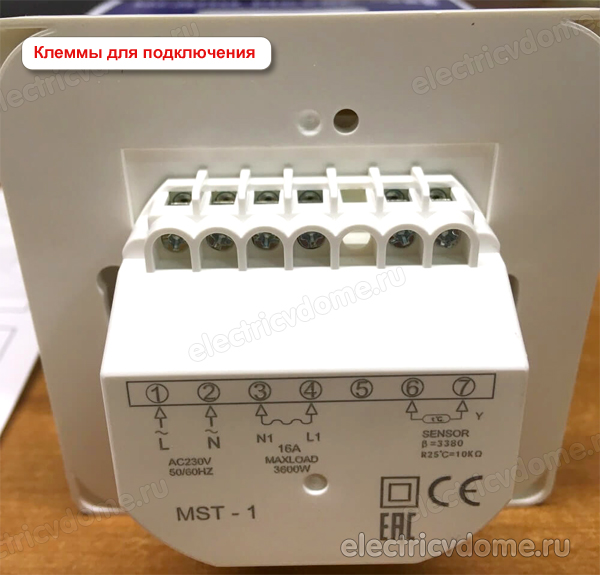

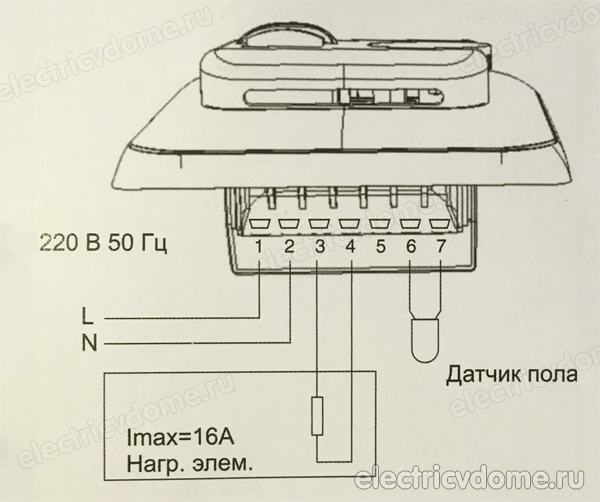

Клеммы в устройстве делятся на входящие и выходящие, так же имеющие маркировку:
- IN — вход или сеть;
- OUT — выход или нагреватель.
Если поменять подходящий и отходящий кабеля местами, то устройство не будет работать и подавать питание на нагреватель.
Датчик температуры подключается к соответствующим клеммам, расположенным парой и имеющим маркировку «sensor».
Проверка работоспособности
Включение тёплого пола в работу допускается только после завершения укладки пола, но перед заливкой стяжки и укладкой полового покрытия необходимо проверить работу системы.
Для этого необходимо включить нагрев на минимально возможную температуру. Датчик при этом необходимо поместить рядом с нагревателями, а для более чёткой работы его можно накрыть теплоизолирующим материалом или просто старой курткой или одеялом.
Существует несколько способов определить включение и отключение нагрева:
- наличие и отсутствие напряжения на клеммах;
- нагрев и остывание нагревателей;
- включение и отключение механического регулятора происходит с тихим щелчком;
- при наличии во вводном щитке реле контроля напряжения с индикацией силы тока или амперметра при нагреве на табло появляется значение потребляемого тока.
| Важно! Длительная работа системы без заливки и укладки чистового покрытия может привести к перегреву тёплого пола и выходу его из строя. |
Видео как установить регулятор своими руками
После завершения отделочных работ производится окончательная настройка системы — определение желаемого нагрева пола и температуры воздуха в помещении.
Работы по монтажу и подключению терморегулятора тёплого пола может выполнить любой опытный домашний мастер, но если есть сомнения в правильности производства монтажа, то лучше пригласить профессионального электромонтажника.
Потери из-за неправильного подключения могут оказаться больше, чем экономия на оплате его труда.
