Степень защиты IP расшифровка обозначений

Все электроприборы предназначены для работы в определённых условиях окружающей среды. Конструкция аппаратов может защитить их от пыли или крупных предметов, отдельных капель или потоков воды. Эти параметры указываются на корпусе устройства и имеют вид «IPxx» и расшифровка степени защиты IP позволяет определить, в каких условиях допускается использовать данный прибор.

Если вы обратите внимание, то на любом электроприборе, кроме параметров напряжения питания, мощности или максимального тока, указывается надпись «IPХХ», где ХХ – некие цифры, определяющие класс прибора по степени электрозащиты. Ориентируясь на эти параметры, пользователь может выбрать изделие, допустимое для использования в нужных ему условиях.

stepen zashhity IP54_степень защиты ip54

Вообще, проблема заключается в двух факторах. Первое – влага. Вода прекрасно проводит электрический ток, поэтому если в жилой комнате о проникновении воды можно не беспокоиться, то при размещении розетки или выключателя в ванной, беседке или сыром подвале необходимо обеспечить безопасность от поражения пользователя электрическим током или короткого замыкания, которые могут произойти от атмосферных осадков, водяных паров или сырости.

Второй фактор – проникновения внутрь электроприборов пыли и грязи. При размещении на улице, загрязнение может попадать внутрь распределительных щитков или розеток просто с помощью ветра и в итоге, существенно влиять на их работу, способствовать коррозии, окислению и искрению контактов, и, как следствие, несчастным случаям.

Нормативные документы, ГОСТ, стандарты

Для удобства потребителей и предотвращения аварийных ситуаций уровень защищённости электроприборов от твёрдых частиц и влаги были систематизированы в параметре «Степень защиты IP».

Светодиодный светильник степень защиты IP65

О том, что такое степень защиты IP и каковы должны быть значения этого параметра для разных ситуаций указывается в стандартах, принятых различными странами и организациями:

  • Международная электротехническая комиссия IEC 60529, принят в 2013 году;
  • В странах СНГ действует ГОСТ 14254, в России введён в действие с 2017.03.01;
  • В Германии — DIN40050-9 и VDE 0470;
  • В Европе DIN EN 60529;

В ПУЭ, СНиП и других нормативных документах указывается, какую степень IP должно иметь оборудование для различных условий монтажа и эксплуатации. Это позволяет определить необходимый уровень защиты и предотвратить преждевременный выход из строя электроприборов.

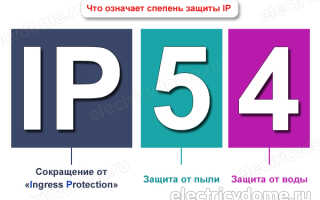

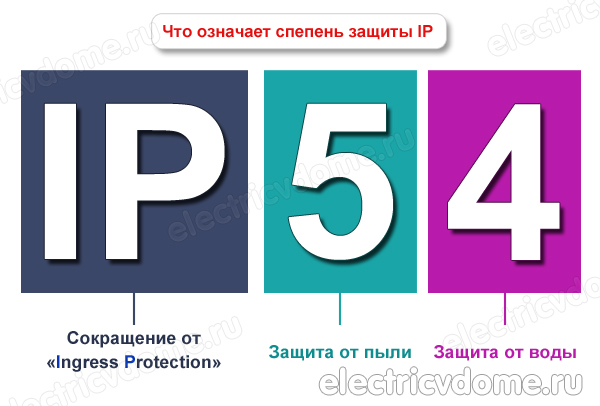

Что такое степень защиты IP

Понятие степень защиты IP является аббревиатурой английских слов «Ingress Protection Rating«, что в переводе обозначает «степень защиты оболочки (корпуса изделия)». Часто в разговорной речи электромонтёры вместо слов «степень защиты» употребляют выражение «класс защиты».

Это не вполне соответствует официальным документам, но без проблем воспринимается поисковыми системами при необходимости выяснить степень защиты IP какого-либо изделия.

расшифровка степени защиты IP

Речь идет о градации уровня защиты в конструкции корпуса и применяемых материалах, от простого ограничения доступа человека к токоведущим контактам и механическим частям, до полной изоляции и герметизации устройства от внешней среды.

Как степень защиты IP обозначается на оборудовании

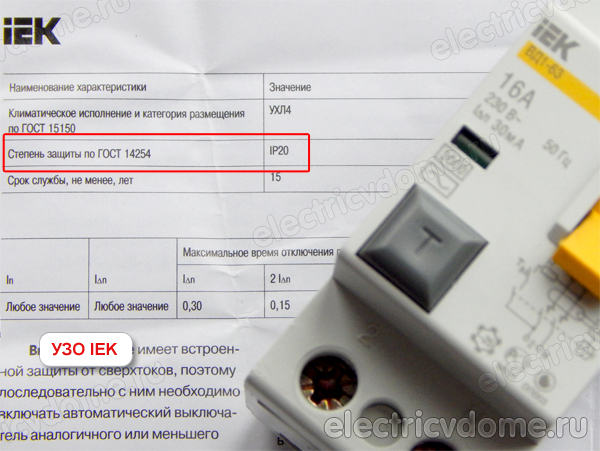

На большинстве электроприборов класс защиты указан на корпусе. Расшифровка степени защиты IP позволяет определить, от чего именно защищено данное оборудование. На это указывают первая и вторая цифры, а так же дополнительные буквенные обозначения.

Что означает первая цифра в коде

Первая цифра после букв IP (от 0 до 6) говорит о способности защиты корпуса электрооборудования от проникновения во-внутрь твердых посторонних частиц или предметов.

Она указывает на размер предметов, которые могут проникнуть внутрь изделия и возможность прикосновения человека руками или инструментом.

Существует 7 классов защиты от посторонних предметов:

  1. 0 — защита отсутствует полностью, это могут быть рубильники, открытые клеммники и другие элементы, устанавливаемые внутри закрытых электрошкафов;
  2. 1 — изделие защищено от крупных деталей и обломков размером более 50 мм, отсутствует возможность контакта тыльной стороной ладони или кулаком;
  3. 2 — внутренняя часть прибора недоступна для частиц крупнее 12,5 мм, внутрь нельзя просунуть палец;
  4. 3 — аппарат защищён от элементов больше 2,5 мм, отсутствует доступ при помощи отвёртки или другого инструмента;
  5. 4 — внутрь не попадут песчинки размером более 1 мм, нельзя просунуть проволоку;
  6. 5 — частичная защита от проникновения пыли;
  7. 6 — полная защита от попадания внутрь твёрдых частиц любого размера.

На некоторых аппаратах вместо первой цифры стоит знак «Х». Это указывает на то, что попадание внутрь посторонних предметов не влияет на работоспособность устройства. То есть, нет необходимости в защите устройства от твердых частиц.

Что означает вторая цифра в коде

Вторая цифра в коде после букв IP указывает на степень защищённости от попадания влаги внутри корпуса. Косвенным образом он связан с классом защиты от твёрдых предметов — изделие, имеющее степень защиты от влаги 4 будет иметь класс защиты от посторонних частиц не менее чем 3.

Существует десять классов защиты электроприборов от влаги:

  1. 0 — какая-либо защита от влаги отсутствует, устройство может использоваться только в закрытых электрощитках или шкафах;
  2. 1 — имеется защита только от капель, падающих вертикально вниз, без отклонений;
  3. 2 — внутрь аппарата не могут попасть капли, падающие под небольшим, до 15°, отклонением от вертикали;
  4. 3 — устройство сохраняет работоспособность под дождём, но не рекомендован к установке под открытым небом;
  5. 4 — аппарат защищён от брызг со всех сторон и может использоваться на улице;
  6. 5 — конструкция корпуса предохраняет аппарат при воздействии на него струй воды
  7. 6 — внутрь не могут попасть даже струи воды повышенной мощности;
  8. 7 — аппарат можно кратковременно погружать в воду на глубину до 1 метра или мыть руками;
  9. 8 — допускается использование устройства на глубине более 1 метра;
  10. 9 — прибор обладает устойчивостью к воздействию сильных струй горячей воды, допускается мойка аппарата в посудомоечной машине или автомойке.

Вместо второй цифры может стоять знак «Х». Это указывает на то, что для работоспособности прибора и безопасности людей защита от влаги необязательна.

как расшифровать степень защиты IP

Двойное обозначение

Существую электроприборы, обозначение класса защиты имеет следующий вид — IPXX/IPXX. Это указывает на два рабочих состояния аппарата и расшифровка степени защиты IP должна включать в себя оба значения. В качестве примера можно привести розетку с откидывающейся крышкой, предназначенную для установки в подвале, сыром помещении или на улице под навесом.

Этот прибор имеет двойное обозначение IP, для закрытой и открытой крышки — IP24/IP44:

  • IP24. Крышка открыта, можно включить вилку в розетку. Аппарат защищён от предметов крупнее 12,5мм и от брызг воды со всех сторон. Более мелкие частицы могут попасть внутрь через отверстия для вилки.
  • IP44. Крышка закрыта и отсутствует доступ к отверстиям. В этом случае повышается защищённость от посторонних предметов, но сохраняется опасность попадания внутрь пыли и песка мельче 1 мм.

Буквенное обозначение после цифр

В некоторых случаях ГОСТ предусматривает после стандартного обозначения IPXX наличие двух букв, несущих дополнительную информацию об изделии.

Первая буква в какой-то степени дублирует первую цифру и указывает на возможность прикосновения человека к элементам, находящимся под напряжением:

  • A — внутрь прибора невозможно просунуть кисть руки;
  • B — отверстия в корпусе не позволяют просунуть внутрь палец;
  • C — отсутствует возможность прикосновения не только руками, но и при помощи какого-либо инструмента;
  • D — до внутренней части электроприбора нельзя добраться тонкой проволокой.

Вторая буква указывает на проведение испытаний в определённых условиях:

  • H — аппарат допускается использовать при высоком напряжении величиной менее 72,5 кВ;
  • M — проверка степени водозащищённости производилась в условиях передвижения прибора;
  • S — испытания класса защиты от воды выполнялись на неподвижном аппарате;
  • W — проверка водозащиты корпуса электроприбора производилась в различных условиях.

Примеры расшифровки степени защиты IP

Друзья я думаю, понятна суть, что означают цифры пылевлагозащиты. Просто нужно помнить, что первая цифра — это защита от грязи и пыли, а вторая — от воды (влаги). Причем чем выше цифра, тем выше уровень защиты.

датчик движения защита ip20

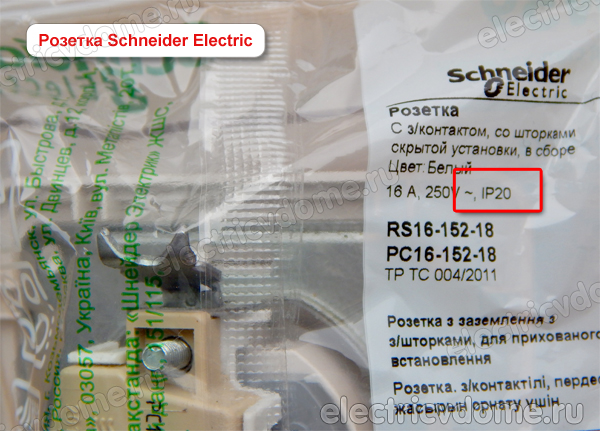

розетка со степенью защиты IP20

Среди большого разнообразия типов защищённости существуют распространённые степени защиты IP, расшифровка которых приведена ниже:

  • IP20. Имеется защита от предметов средней величины (более 12,5мм) и прикосновений незащищёнными руками, однако внутрь прибора можно просунуть шило или отвёртку. Корпус устройства не предохраняет его от влаги, поэтому такие устройства допускается применять только в сухих помещениях, вдали от брызг и капель воды. Обычно это аппаратура, устанавливаемая в закрытых шкафах.
  • IP44. Это устройства, достаточно защищённые от неблагоприятных воздействий. Корпус аппаратов со степенью защиты IP44 предохраняет его от предметов и песка крупнее 1 мм и брызг воды со всех сторон. Такие приборы допускается устанавливать на улице под крышей и во влажных помещениях. Защиту IP44 имеют светильники и розетки, используемые в ванной, кроме 0 и 1 зонах, а так же закрытые электрощитки.
  • IP54. Этот класс защиты частично предохраняет устройства от пыли и полностью от брызг воды. Применение этих приборов аналогично аппаратам с защитой IP44, но более высокий класс защиты от пыли повышает надёжность работы электроприбора.
  • IP65. Приборы с защитой этого класса полностью защищены от пыли и струй воды. Их можно использовать в любых условиях, кроме сильных струй воды и кратковременного или постоянного погружения. Такие устройства допускается устанавливать в ванной в 1 зоне и на улице, под открытым небом.
  • IP67. Такие аппараты можно погружать в пресную воду на глубину до 1 метра и срок не более получаса. Например, со смартфоном или планшетом, имеющим защиту IP67, можно принимать ванну, но их нельзя ронять в воду из-за повышенного давления, появляющегося в момент контакта с поверхностью.
  • IP68. Такие аппараты полностью защищены от внешних воздействий, светильники со степенью защиты IP68 допускается устанавливать на дно бассейна, а в смарт-часах с такой защитой можно не только мыться под душем, но и плавать в бассейне.

Приведем примеры для реального оборудования

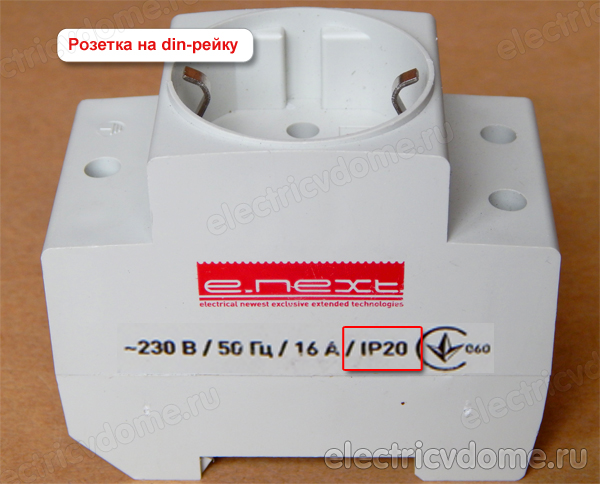

  1. 1. Розетка для установки на din рейку имеет обозначение IP20. Что это означает? Розетка защищена от соприкосновения токопроводящих элементов с человеком, однако полностью отсутствует защита от воды. Когда указано обозначение IP40, это говорит, что обеспечена защита для человека и попадания внутрь конструкции предметов от 1 мм.

stepen zashhity ip rasshifrovka_степень защиты ip расшифровка, таблица

  1. 2. Распределительная коробка наружной установки имеет обозначение IP55. Такой параметр практически полностью исключает попадание внутрь прибора пыли и влаги. Абсолютно безопасен для человека.

коробка распределительная защита ip55

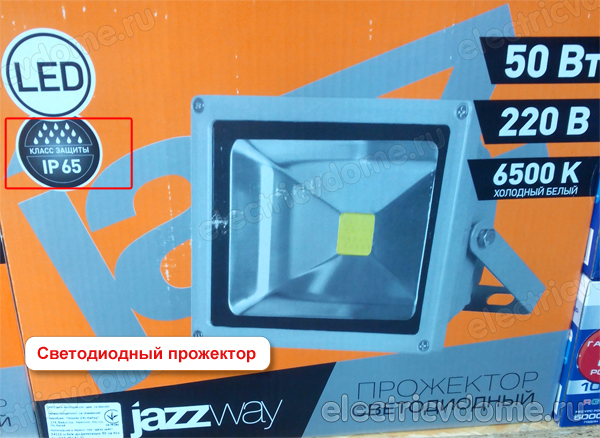

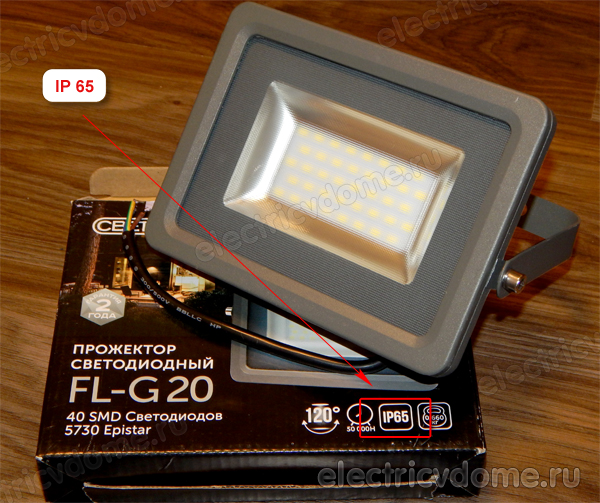

  1. 3.Светодиодный прожектор имеет степень защиты IP65. Такой светильник предназначен для установки на улице (под открытым небом), а также может использоваться в помещениях с повышенной влажностью. Первая цифра 6 – это полная защита от пыли, вторая цифра 5 – полная защита от влаги под любым углом.

ip65 степень защиты уличного светильника

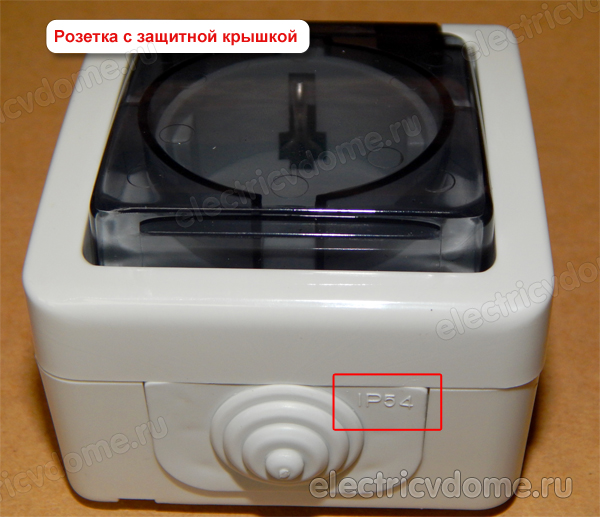

  1. 4. Розетка с защитной крышкой имеет обозначение IP54. Такое обозначение позволяет использовать розетку на улице, т.к. защита от влаги позволяет использовать ее даже при атмосферных осадках.

ip54 таблица значений с расшифровкой

После запоминания нижеследующей информации у вас не возникнет никаких сложностей в выборе электрооборудования. Итак, продолжим.

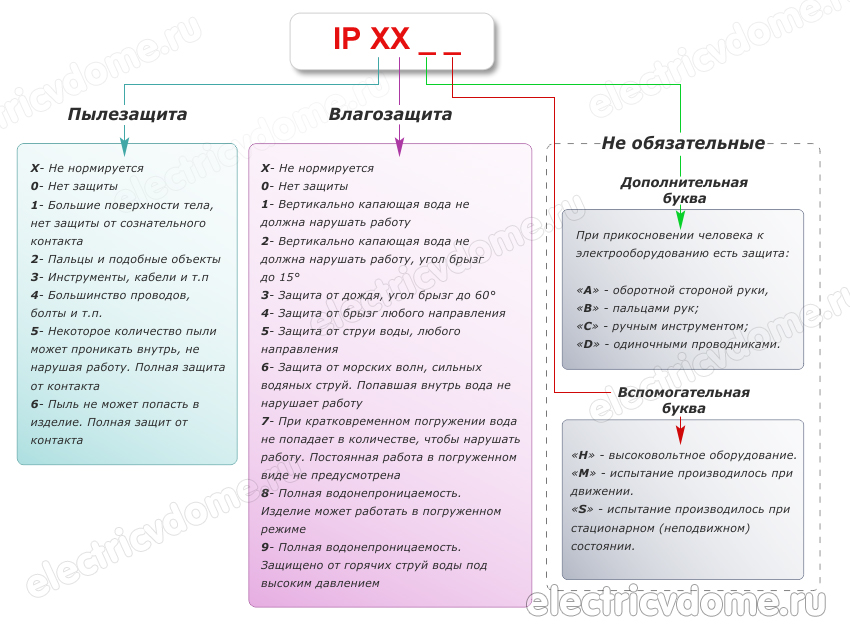

Таблица значений степени защиты IP

Ниже представлена таблица в которой изложено краткая расшифровка и описание всех цифр ip кода.

Таблица 1. Первая цифра – защита от попадания пыли и твердых частиц

Первая цифра IP Вид защиты Описание
0 Защита отсутствует. Это означает, что конструкция полностью открыта для загрязнения. Также, небезопасна для человека от поражения электрическим током.
1 Защищено от проникновения внутрь устройства предметов крупнее 50 мм. Начальный уровень защиты. Частично предохраняет от случайных касаний человеком, полностью открыта для загрязнения.
2 Предохранение от попадания внутрь объектов крупнее 12,5 мм. Обеспечивает защиту человека от контактов с токопроводящими элементами конструкции, однако не препятствует попаданию пыли.
3 Предохраняет от попадания внутрь предметов крупнее 2,5 мм. Конструкция защищает от попадания предметов крупнее 2,5 мм. Исключает соприкосновение человека или инструмента с токопроводящими элементами.
4 Предохраняет от попадания внутрь конструкции объектов размером более 1,0 мм. Более высокая степень защиты человека и внутренних элементов конструкции, однако не представляет препятствия от загрязнения пылью.
5 Частичная защита от пыли. В данной конструкции защиты полностью исключен контакт человека с токопроводящими элементами, а также ограничено попадания внутрь пыли.
6 Полная защита от пыли. Полная защита от проникновения предметов, пыли и т д.



Таблица 2. Вторая цифра – защита от попадания воды

Вторая цифра IP Вид защиты Описание
0 Защита отсутствует. Влага свободно проникает внутрь конструкции не встречая преград.
1 Защита от капель влаги, падающих вертикально. Начальный уровень влагоизоляции. Эта степень защиты предполагает, что вода не сможет навредить устройству только при падении сверху. Обычно речь идет о принципе навеса.
2 Защита от капель воды, падающих под углом до 15 градусов (гр.). Как правило, речь идет об усовершенствованном навесе.
3 Защита от капель воды, падающих под углом до 60 градусов. Более продвинутая степень защиты от атмосферных осадков, обеспечивает предохранение от попадания влаги при сильном ветре или брызг.
4 Предохраняет устройство от брызг, попадающих под любым углом. Конструкция полностью защищена от атмосферных осадков при порывах ветра.
5 Защита от струй воды, падающих под любым углом. Степень защиты, практически полностью обеспечивающая влагоизоляцию в бытовых условиях. При этом можно поливать конструкцию, например, из шланга.
6 Защита от динамического воздействия потоков воды (морская волна). Эта степень позволяет использовать оборудование на палубах морских судов.
7 Обеспечивается водонепроницаемость при полном погружении в воду. Погружение в воду на незначительную глубину, обычно до 1 м.
8 Полная влагозащита. Обеспечивает водонепроницаемость при погружении на значительные глубины. Выдерживает давление воды, которое указывается отдельно.

Выбор степени защиты для различных условий

Очень важно, чтобы степень защиты IP соответствовала условиям окружающей среды, в которых будет использоваться данное устройство. Слишком низкий класс защиты может привести к выходу аппаратуры из строя и может быть опасным для жизни, а слишком высокий приведёт к неоправданному расходу средств.

stepen zashchity dvigatelya IP44_степень защиты двигателя IP44

Производители электрооборудования и нормативные документы рекомендуют следующие параметры защиты для различных мест установки:

  • Розетки и выключатели. В жилых помещениях достаточно класса IP22, в ванной, на кухне и подвале нужна степень защиты IP44, а при установке на открытом балконе необходим класс защиты IP45, с полной защитой от дождя.
  • Коммутационная аппаратура и светильники, предназначенные для установки на улице должны иметь степень защиты IP64 или IP65. Это сбережёт электроприборы не только от влаги, но и от пыли, которая может нарушить работу прибора.
  • Устройства, предназначенные для эксплуатации на дне бассейна, глубинные насосы и другое аналогичное оборудование должны иметь защиту корпуса IP68.

Промышленное оборудование, как правило, имеет низкую степень защиты, но устанавливается в электрошкафах, защищённость которых должна соответствовать внешним условиям.

Дорогие друзья на этом наш сегодняшний урок подошел к концу, задавайте вопросы если у кого возникли. Добавляйтесь в социальных сетях.
