Первым этапом отделочных работ является прокладка электропроводки, поэтому для комфортного проживания в квартире и использования электроприборов необходимо заранее выбрать места установки розеток.
Поэтому перед началом ремонта необходимо определить, сколько должно быть розеток в квартире, а так же сечение кабелей и ток автоматических выключателей.
Как рассчитать количество розеток в квартире
Для максимального удобства для каждого стационарного устройства необходимо предусмотреть отдельную розетку. Это относится не только к крупногабаритным приборам, таким как телевизор и холодильник, но и к небольшим аппаратам, которые используются только на одном месте.
Это зарядка для мобильного телефона, миксер или фен, для которого в прихожей возле зеркала может быть предусмотрено настенное крепление. Кроме стационарных аппаратов в быту используются переносные, например пылесосы, ёлочные гирлянды и напольные вентиляторы.
Поэтому перед началом проектирования электропроводки необходимо определить место установки электроприборов и мебели.

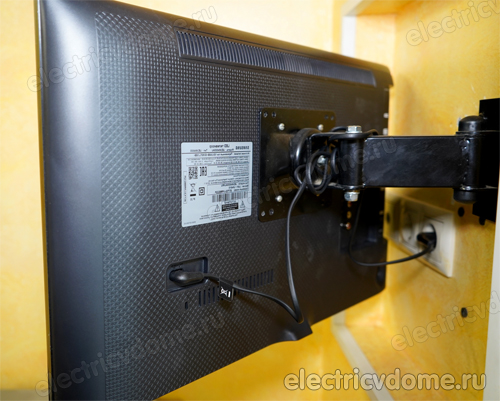

От этого зависит количество розеток, их расположение и номинальный ток, чтобы возле телевизора были розетки не только для этого аппарата, но и для тюнера и домашнего кинотеатра, розетка для фена находилась возле зеркала, а для стиральной и посудомоечной машин и электробойлера следует предусмотреть отдельные линии.
Это относится и к кухонной технике. Чтобы питающие шнуры от этих приборов не лежали на рабочей поверхности, место подключения должно располагаться как можно ближе к месту использования устройств.
Что сказано в нормативных документах
При проектировании электропроводки следует руководствоваться нормативными документами, в которых указано, сколько должно быть розеток в квартире. Естественно, проверяющие организации не будут контролировать выполнение этих правил, но их соблюдение позволит упростить расчёт необходимого количества устройств.

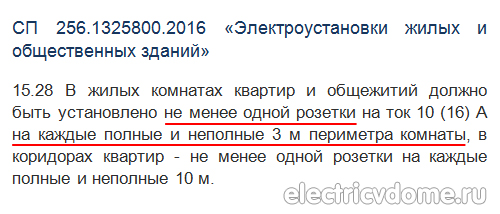

Одним из основных документов является СП 256.1325800.2016 «Электроустановки жилых и общественных зданий» п.15.28, в котором указано следующее минимальное число розеток:
- В жилых комнатах количество точек зависит от общей длины стен и составляет не менее 1 штук на 3 метра периметра. Вместо одинарной целесообразно установить сдвоенные розетки, но такие приборы считаются одной точкой.
- В коридоре количество розеток определяется площадью помещения. Оно должно быть не меньше, чем 1 розетка на 10м².
- На кухне устанавливается не менее 4 розеток. Сдвоенная розетка считается двумя розетками.
Розетки, предназначенные для подключения кондиционеров, электроплит и других стационарных электроприборов большой мощности размещаются в любом удобном месте. Для лучшего внешнего вида желательно размещать их на минимальном расстоянии от корпуса.
| Важно! Над мойками или под ними устанавливать розетки запрещается! |
Рекомендации по выбору и расстановке розеток в ванной
Ванная комната является помещением с повышенной влажностью, а сочетание электричества и воды является опасным для жизни. Поэтому размещение электроприборов в этом помещении определяется ГОСТом Р 50571.7.701-2013 ч.7-701: Требования к специальным установкам или местам расположения. Помещения для ванных и душевых комнат».
Согласно этому документу всё помещение санузла делится на зоны по степени опасности поражения электрическим током. В ПУЭ п.7.1.47 указывается, что устанавливать розетки разрешается только в третьей зоне, не ближе, чем 0,6м от края ванны.
При этом розетки для переносных устройств типа фена должны располагаться так, чтобы эти электроприборы не могли оказаться в ванне или под душем во включенном состоянии.
Кроме того, согласно ПУЭ п.7.1.48 электропроводка в ванной комнате защищается УЗО с уставкой не более 10мА (СП31-110-2003 п.А.4.15).
Расчет количества розеток для однокомнатной квартиры

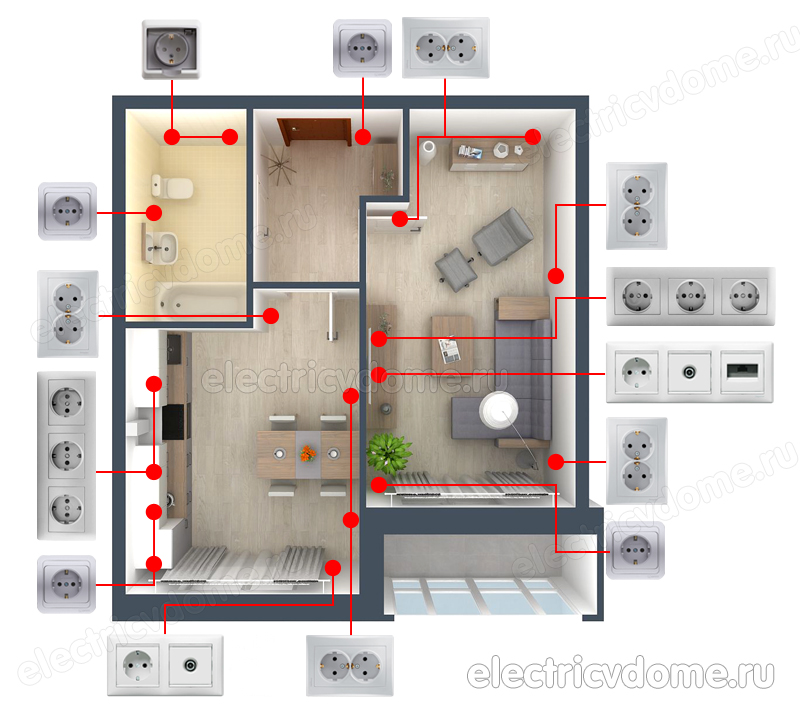

Для примера можно определить, сколько должно быть розеток в квартире общей площадью 45м², состоящей из одной комнаты, кухни, коридора и совмещённого санузла. Это стандартная планировка для современных однокомнатных квартир.
В домах советской постройки (хрущёвках) расчёт производится аналогично, несмотря на меньшую площадь помещений.
Сколько розеток должно быть в комнате
Для того чтобы определить, сколько нужно розеток в зале, необходимо на плане комнаты отметить места установки мебели. Если в квартире будет жить молодая пара без детей, то в помещении, скорее всего, будет следующая мебель:
- Диван или уголок. Современная жизни невозможна без мобильной техники, поэтому для каждого из жильцов предусматриваем две розетки — для ноутбука и мобильного телефона. Они будут располагаться с обеих сторон мягкой части, а при установке бра или напольного светильника необходима дополнительная точка для этого устройства, всего 5.
- На противоположной стенке располагаются телевизор, музыкальный центр, ресивер спутникового ТВ. Для этих приборов необходимы 3 розетки и антенная розетка для кабельного телевидения.
- У окна будет находиться кресло с напольным светильником. Рядом с ними нужны 2 розетки — для зарядного устройства ноутбука и лампы.

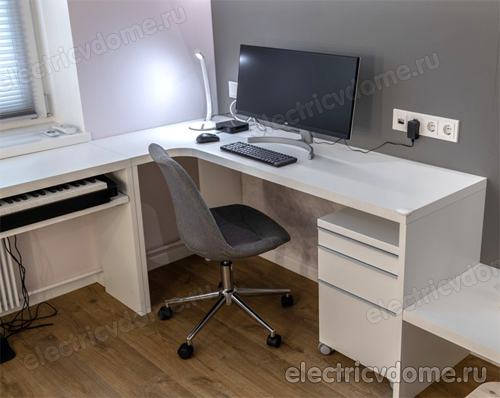

- При наличии в комнате стационарного компьютера возле компьютерного стола устанавливается розетка для сетевого фильтра, в который включаются системный блок, монитор, WI-FI роутер и другие устройства. При использовании проводного интернета желательно смонтировать LAN-розетку.
- В противоположных углах помещения желательно установить 2 дополнительные розетки — для пылесоса или напольного вентилятора. Сюда так же смогут подключать свои зарядки друзья или родственники.

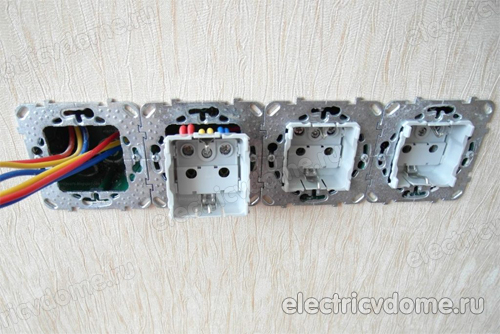

По результатам планирования в комнате будут смонтированы 13 обычных розеток, 1 антенная и 1 LAN. Желательно объединить их в группы с выключателями, а там, где предполагается смонтировать только две розетки вместо одинарной установить двойную. Это устройство монтируется в одну монтажную коробку вместо двух, что позволяет при установке сэкономить труд и время.
| Информация! После появления детей количество и расположение розеток будет необходимо изменить. |
Количество розеток на кухне
Сколько должно быть розеток на кухне зависит от её размера. Если в малогабаритных квартирах места хватает только для приготовления пищи, то в современных домах здесь смотрят телевизор, принимают гостей, а в однокомнатной квартире ночью работают на ноутбуке, чтобы не мешать супругу.

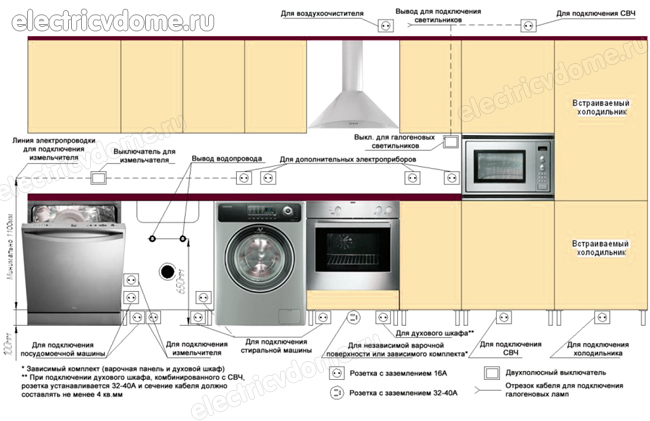

Поэтому на кухне нужны следующие розетки:
- Возле стола 2 для ноутбука и светильника и на другом конце ещё 2 для миксера и кухонного комбайна. При этом вместо 2 одинарных лучше использовать двойную розетку
- Возле телевизора необходимы 1 обычная и 1 антенная розетки. Они устанавливаются в общей рамке.

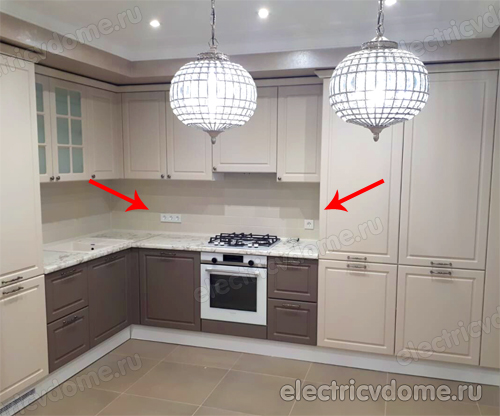

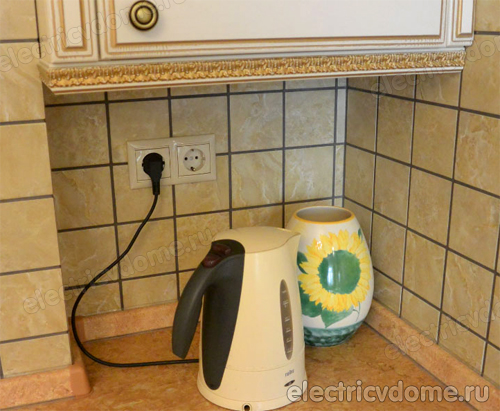

- Над рабочей поверхностью нужны не менее 2 розеток для кухонной техники. В угловой кухне желательно добавить ещё несколько, в зависимости от протяжённости.

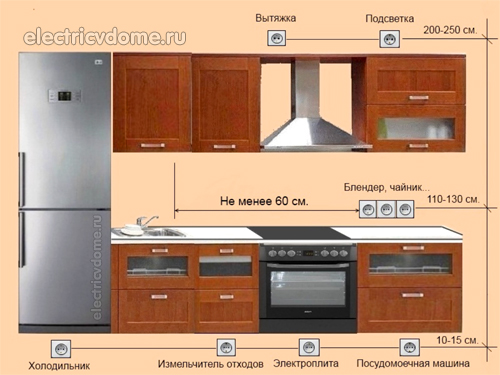

Кроме того необходимо установить по одной розетке для электродуховки, электроподжига газовой варочной поверхности, холодильника, микроволновки, посудомоечной машины и вытяжки — всего 6 штук. При наличии электрочайника и кофемашины необходимы дополнительно 2 розетки для этих приборов.
Всего на кухне будет 15 обычных розеток и 1 антенная. Электроплита имеет слишком большую мощность для включения в обычную розетку и подключается к клеммнику или силовой розетке.
| Совет! Розетки, находящиеся над рабочей поверхностью желательно сгруппировать, точки для подключения посудомойки и электроподжига варочной разместить под ней, а для микроволновки и духовки внутри подвесных шкафов. |
Розетки в санузле
В современной ванной используется больше количество устройств, обычно большой мощности. К каждому из этих аппаратов подводится отдельная линия с автоматическим выключателем и УЗО. Кроме этого в санузле нужна розетка возле зеркала.
В ванной конкретной квартиры необходимы 3 розетки для следующих аппаратов:
- Стиральная и сушильная машины. Для этих приборов необходимы 2 розетки, которые при условии поочерёдной работы допускается подключать к одной линии.
- Розетка для фена возле зеркала. К её клеммам во время монтажа присоединяется подсветка и подогрев зеркала.
| Информация! Система тёплого пола подключается отдельным кабелем без розетки. |
Розетки в коридоре

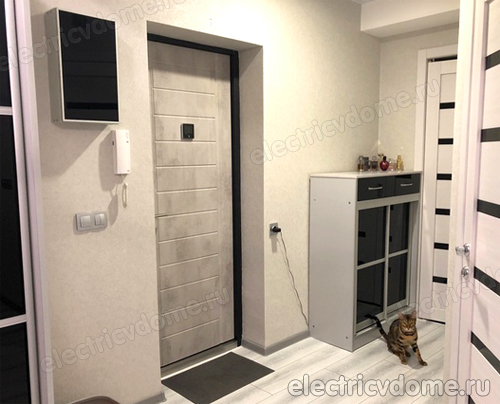

Согласно нормативным документам в коридоре площадью до 10м² необходимо установить хотя бы 1 розетку. В неё можно включить пылесос или сушилку для обуви.
При наличии балкона желательно там установить одну или две розетки, особенно если он застеклён, но в данной квартире балкон и лоджия отсутствуют.
Итоги количества и стоимость розеток и выключателей для однокомнатной квартиры
Результат расчётов можно представит в виде списка:
- комната — 13;
- кухня — 15;
- ванна — 3;
- коридор — 1.
Итого — 32 штуки. Кроме того, необходимы 2 антенных и 1 LAN. Стоимость зависит от выбранной фирмы-производителя, модели и места покупки комплектующих.
Сколько нужно розеток для трёхкомнатной квартиры
Трёхкомнатная квартира имеет бОльшую площадь и более специализированное назначение комнат. Для примера можно взять квартиру в новостройке общей площадью 105м² с раздельным санузлом. Расчёт для ванной, коридора и кухни аналогичен однокомнатной квартире, поэтому можно использовать данные из предыдущей главы:
- кухня — 15 сетевых, 1 антенная;
- коридор — 1;
- ванна — 3.
В туалете розетки не устанавливаются, поэтому он в расчёте, сколько должно быть розеток в квартире, не учитывается.
| Информация! В малогабаритной квартире количество розеток будет меньше из-за того, что в ванной не помещается сушильная машина, а на кухне стол меньше и возле него достаточно всего двух розеток — для миксера и кухонного комбайна. |
Розетки в спальне
Возле кровати с обоих сторон для каждого из супругов необходимо предусмотреть по розетке. Они нужны для мобильных телефонов, которые используются не только для звонков и серфинга в интернете, но и в качестве обычных будильников.
Часто телеоборудование устанавливается не только в зале, но и в спальне. В этой квартире он будет, поэтому напротив кровати монтируются розетки для телевизора и ресивера спутникового ТВ. Для этих приборов необходимы 2 розетки и 1 антенная розетка для кабельного телевидения.

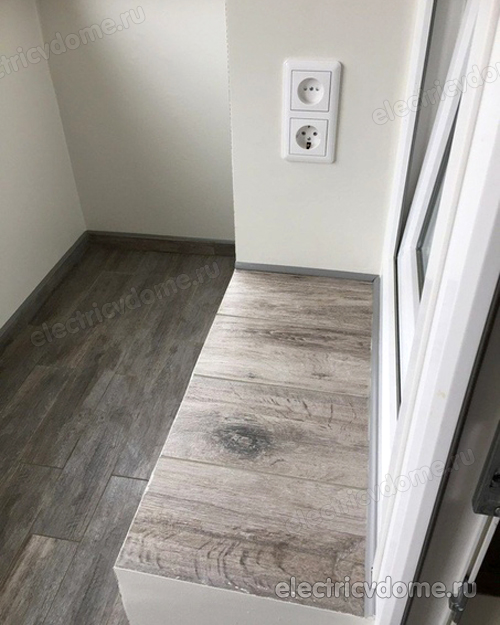

Возле окна через некоторое время может быть установлено трюмо или журнальный столик. На всякий случай здесь желательно установить 2 розетки возле окна для зарядки, пылесоса, плойки или фена.
Всего получается 6 обычных розеток и 1 антенная. Их можно объединить в группы с выключателем освещения или вместо двух отдельных приборов установить один двойной.
Розетки в гостиной
Сколько должно быть розеток в комнате, как и в однокомнатной квартире, зависит от количества и расположения мебели.
В комнате будет мягкий уголок. Как и в однокомнатной квартире, возле него будут 2 розетки с одной стороны и 3 с другой — для зарядных устройств мобильного телефона и ноутбука, а так же для бра или напольного светильника.
На противоположной стене находится телевизор, музыкальный центр и ресивер спутникового телевидения. Для этой аппаратуры нужны 3 розетки. Кроме спутникового в квартире имеется кабельное телевидение, для которого нужна 1 антенная розетка. Все эти приборы можно смонтировать одним блоком и закрыть общей рамкой.
Хозяин дома архитектор и много работает дома на компьютере, поэтому ему необходимо рабочее место. Оно будет расположено возле окна и здесь нужны 4 розетки — для зарядки мобильного телефона или ноутбука, настольной лампы и сетевого фильтра, к которому подключается вся оргтехника. Так же нужна LAN-розетка для подключения к интернету.
Кроме розеток, предназначенных для подключения аппаратуры и стационарной техники в противоположных углах комнаты желательно предусмотреть 2 розетки для пылесоса или напольного вентилятора.
Всего в гостиной будет 14 сетевых розеток, 1 антенная, 1 LAN. Для лучшего дизайна они собираются в блоки с выключателями, а вместо двух рядом расположенных приборов можно установить одну двойную розетку.
Розетки в детской
Детская комната предназначена для дошкольника, поэтому сейчас большое количество розеток не нужны, но поменять проводку намного труднее, чем переклеить обои и расчёт необходимо вести с запасом, для школьника или даже студента.
Сейчас ребёнок спит на детской кроватке, но через несколько лет она будет заменена на диван. Возле него необходимы 2 розетки — для ноутбука или планшета и мобильного телефона. Рабочее место находится возле окна. Здесь нужны 2 розетки — для настольной лампы и сетевого фильтра для компьютера и оргтехники. Подключение к роутеру будет осуществляться через WI-FI, поэтому розетка LAN не устанавливается.
Комната небольших размеров и имеет квадратную форму, поэтому для пылесоса и напольного вентилятора достаточно 1 розетки. Она будет расположена возле входной двери в общем блоке с выключателем.
Для хранения вещей в детской комнате находится шкаф-купе с подстветкой. Для него так же необходима розетка, расположенная за шкафом или рядом с ним.
Всего в детской будет установлено 6 розеток.
| Важно! Розетки желательно устанавливать с защитой от детей. Для защиты от поражения электрическим током они должны подключаться к УЗО с током срабатывания 10мА. |
Итоги
Общее количество розеток в трёхкомнатной квартире следующее:
- кухня — 15 сетевых, 1 антенная;
- коридор — 1;
- ванна — 3;
- спальня — 6 сетевых, 1 антенная;
- гостиная — 14 сетевых, 1 антенная, 1 LAN;
- детская — 6.
Общее число необходимой аппаратуры составляет 45 обычных розеток, 3 антенных, 1 LAN. Это достаточно большое количество, которое целесообразно приобретать не в розничных магазинах, а на оптовых базах, особенно если учесть выключатели, монтажные и распаечные коробки, автоматы и другие материалы.
