С какой стороны фаза в розетке

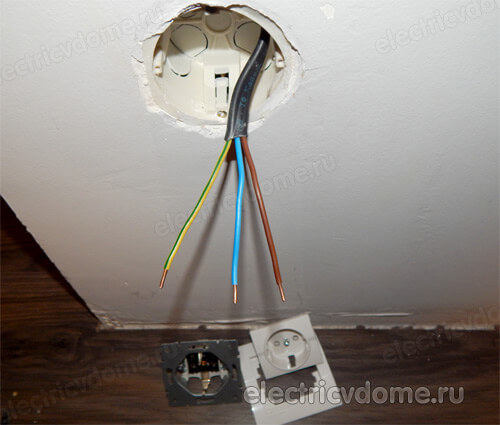

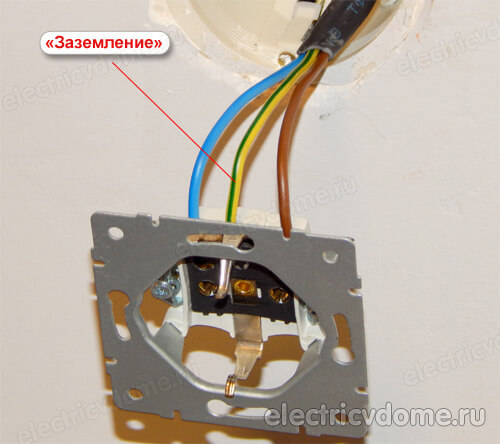

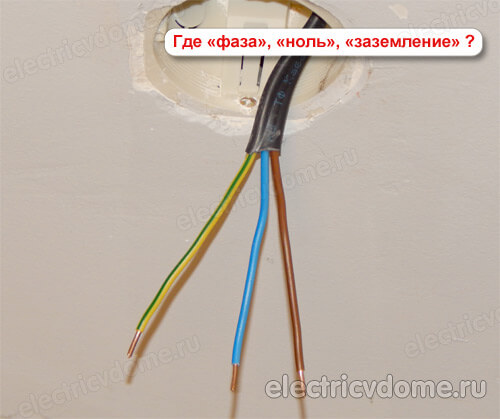

Самый сложный этап при монтаже розетки — это подключение к ней проводов. В однофазной розетке их два, а при наличии заземления три. Если заземляющий контакт один и к нему присоединяется проводник в жёлто-зелёной изоляции, то при подключении нулевего и фазного проводов возможны варианты и для правильного монтажа желательно знать, с какой стороны должна быть фаза в розетке.

Понятие поляризованная и неполяризованная вилка

Есть два типа однофазных розеток, используемых в быту.

Неполяризованная розетка

Это устройства, вилку в которые можно вставить двумя способами — прямо и с разворотом на 180°. Такие розетки используются для подключения электроприборов, в которых полярность включения не имеет значения.

Неполяризованныме вилки и розетки с заземлением и без него используются в большинстве стран Европы, на бывшей территории СССР и в некоторых других странах.

Поляризованные вилки и розетки

Эти устройства можно включить только в одном положении и подать «ноль» и «фазу» в электроприбор по определённым проводам. В аппаратах, подключаемых при помощи таких вилок, защитные выключатели устанавливаются только на фазный провод.

Поляризованные розетки есть различных типов, котрые используются в разных странах:

1. Во Франции и некоторых других странах Европы, Азии и Африки применяются разъёмы стандарта — CEE 7/5. В этих разъёмах контакты в виде штырей расположены треугольником, в котором заземляющий электрод расположен в тупом углу треугольника.
2. Английский стандарт BS 1363. Британские 3-штырьковые вилки имеют три плоских штыря — два горизонтальных для питания и один вертикальный для заземления.
3. Американский стандарт NEMA 5-15. Североамериканский 3-контактный штекер имеет два плоских штыря, расположенных параллельно друг другу, для подачи питающего напряжения. На третьей вершине треугольника находится круглый штырь для подключения к заземлению.

Кроме выщеперечисленных, есть и другие, менее распространённые типы поляризованных вилок и розеток.

Совет! Вилку американского, французского или другого типа в обычную европейскую розетку можно включить через переходник.

Имеет ли значение расположения фазы и ноля в розетке

Розетки, используемые на территории стран СНГ, позволяют включение вилок двумя способам, а сами вилки устроены симметрично, поэтому при включении фаза в розетке может быть подключена к любому из штырей вилки.

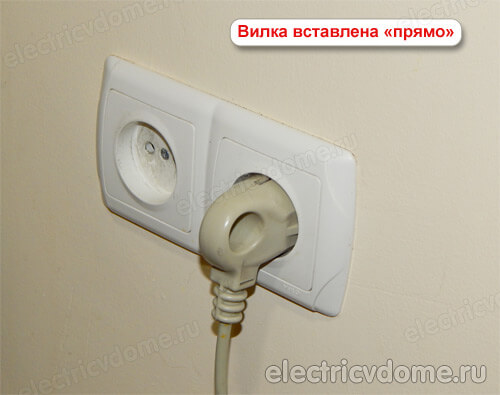

Для работы большинства электроприборов не имеет значение полярность включения штепселя в розетку. В свою очередь, при включении вилки, рядовые потребители не обращают внимания на её положение. Исключением являются вилки, кабель в которых расположен под углом 90° к штырям. Эти устройства включаются так, как удобнее ими пользоваться.

Есть мнение, что, согласно ПУЭ и другим нормативным документам, фаза должна быть подключена к правому выводу розетки, но это не так. Ни в одном документе или инструкции не указано правильное положение фазы в розетке и куда еёприсоединять, определяет монтажник при выполнении монтажа.

Учитывая возможность включения устройства любым способом, автоматические выключатели в электроприборах отключают оба питающих провода.

Для каких приборов ВАЖНО где расположена фаза в розетке

С какой стороны фаза в розетке имеет значение только для некоторых электроприборов, которые при неправильном включении не будут работать. Эта особенность заложена в конструкции аппаратов и указана в инструкуии по эксплуатации. Как правило, подключением этих устройств занимаются «специально обученные люди».

Это газовые котлы и колонки с электроконтроллером наличия пламени.

Ответ одного из производителей котлов

Погасшаа пламя газовой горелки при открытом клапане приведёт к утечке газа и взрыву. В конструкции газовых отопительных котлов и некоторых типах других газовых установок используется электрический контроль наличия пламени.

Огонь проводит электрический ток, поэтому в него помещается тугоплавкий электрод, на который подаётся напряжение и измеряется ток утечки. Его наличие показывает на наличие пламени в горелке.

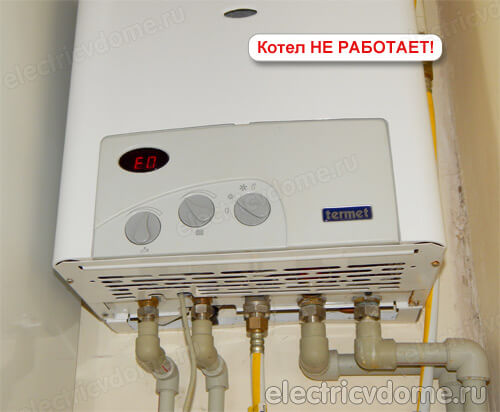

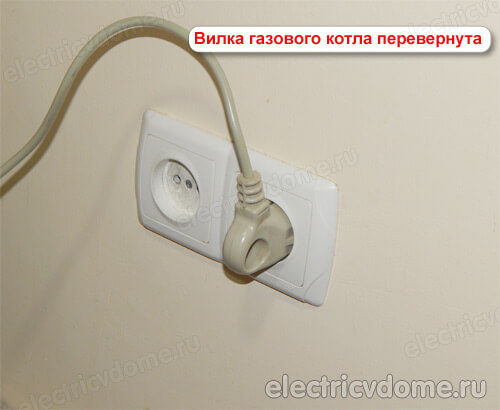

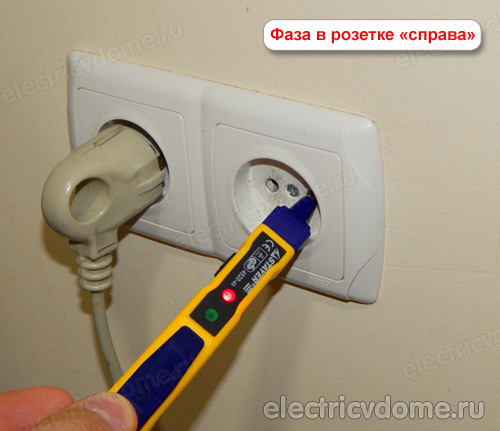

В фазозависимых котлах при неправильном подключении к сети фаза на электроде и ток утечки отсутствует и через несколько секунд после поджига установка отключается. Эти установки фирмы производители предлагаю подключать не к розеткам, а к автоматическим выключателям 1-5А.

При необходимости включить устройство в розетку на кабель устанавливается вилка, которая впоследствии из нё не вынимается.

Важно! При включении котла через устройство бесперебойного питания для нормальной работы необходимо соединить заземляющий и нулевой контакты розетки с входным кабелем. В некоторых моделях горелок измерение тока утечки производится по линии «ноль-заземление».

Что говорят нормативные документы

Одним из первоисточников правил для любого электрика является ПУЭ и откровенно говоря дорогие читатели сайта «Электрик в доме» в данной книге я не нашел каких либо требований по поводу того с какой стороны подключать фазу в розетке. Не потому что плохо искал, а потому что в Правилах Устройства Электроустановок (ПУЭ) таких требований нет. Если кто-либо считает по-другому, пожалуйста, ссылку на пункт в комментарии.

Единственный документ, в котором говорится о положении фазы и ноля в розетке (ГОСТ 7396.1-89 (МЭК 83-75) «Соединители электрические штепсельные бытового и аналогичного назначения»). В нем говорится, что для однофазных розеток фазный провод должен подключаться с правой стороны, а нейтральный (нулевой) — с левой.

Но здесь есть одно НО. Этот стандарт утвержден Британским институтом и принят для таких стран как Великобритания, Пакистан, Индия, ЮАР и др.

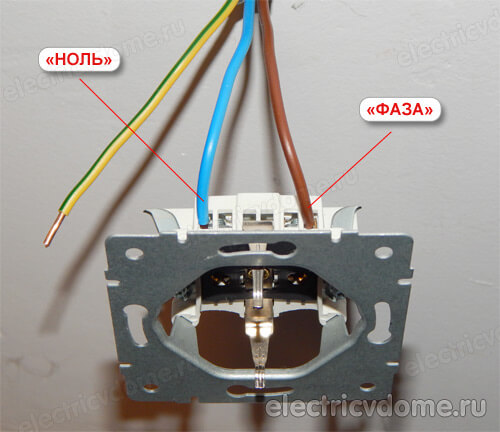

Еще один документ, в котором упоминается о подключении фазы и ноля в розетке ГОСТ 30851.1-2002 пункт 8.6. Правда здесь идет лишь описание с какой стороны выполнить подключение, в нем как раз таки говорится что фаза подключается с права, ноль слева, а заземление вверху по середине. Прилагаю скрин из данного документа.

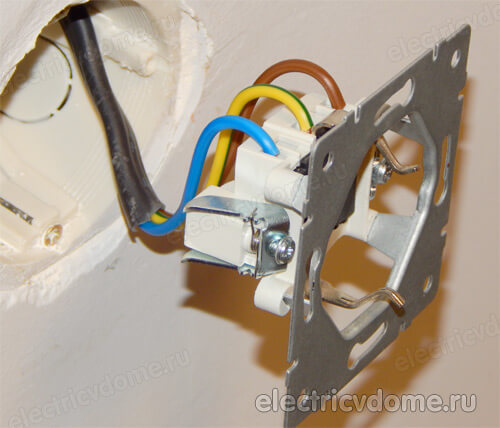

Как подключают фазу в розетке профессиональные электрики

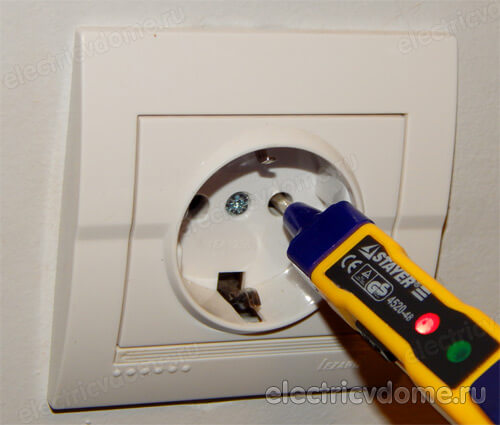

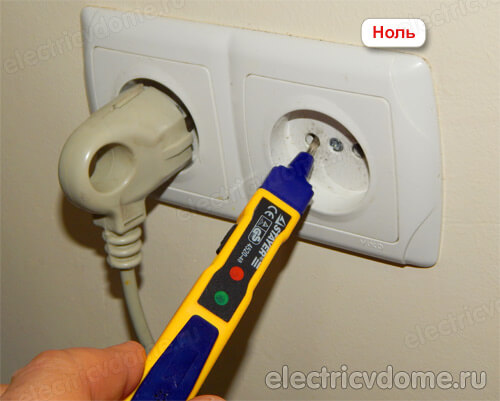

В любом случае, при ремонте розетки следует проверить наличие фазы на обоих контактах. Неписаное правило подключения кабелей знают и выполняют не все электромонтёры, поэтому в любой из розеток она может оказаться слева.
