Реле напряжения на однолинейной схеме

Монтаж электропроводки начинается с составления принципиальной схемы. Большинство защитных устройств на ней встречается по несколько раз и символы этих приборов похожи друг на друга. Но есть один аппарат, который устанавливается в единственном экземпляре и обозначение реле напряжения отличается от значков других защитных приборов.

Для чего нужно реле напряжения

Бытовые электроприборы могут работать только при определённом напряжении, однако параметры сети 0,4кВ не отличаются стабильностью. При недостаточном сечении линий электропередач для обеспечения достаточной величины напряжения в конце и компенсации потерь в начале его приходится завышать, что может привести к перенапряжению.

Ещё более опасной является обрыв нейтрали в трёхфазных линиях. В этом случае по ней перестаёт протекать уравнительный ток и напряжение в розетке начинает колебаться в диапазоне 0-380В.

Отклонения параметров сети от допустимых могут привести к различным негативным последствиям и выходу электроприборов из строя:

  • При повышенном напряжении могут сгореть электродвигатели в холодильниках и кондиционерах, а так же электронные платы управления и блоки питания различных сложных и дорогостоящих приборов. При длительном включении в сеть возможен перегрев различных нагревателей, конвекторов, утюгов и электроплит.
  • Пониженное напряжение не представляет опасности для электронных приборов и нагревателей, но приводит к выходу из строя электродвигателей. Асинхронные электромашины, устанавливаемые в большинстве бытовых электроприборов, в данной ситуации начинают потреблять повышенный ток, что приводит к перегреву и перегоранию обмоток.

Единственным защитным устройством, способным защитить оборудование в данной ситуации, является реле напряжения РН. Этот аппарат отключает питание сети при выходе её параметров за заданные пределы.

графическое обозначение реле контроля напряжения

Во время настройки у электромонтёров имеется возможность при помощи кнопок, находящихся на передней панели, установить любые параметры срабатывания, однако является целесообразным оставить заводские настройки. Обычно это 170-250В и при отклонении от этих значений реле отключает питание подключенных к нему линий.

Повторное включение РН происходит через заданный промежуток времени после предварительной проверки величины напряжения в сети.

Информация! Трёхфазное реле отключает питание не только при пониженном напряжении или отсутствии одной из фаз, но и при наличии перекоса (неравномерного напряжения) на разных линиях.

Как обозначается реле напряжения на схеме

Все элементы электросхем имеют буквенные и графические обозначения, которые выбираются не случайным образом, а согласно соответствующим нормативным документам.

Графическое обозначение реле напряжения

Обозначение реле напряжения на принципиальных электросхемах определяется ГОСТом 2.767-89 «Обозначения условные графические в электрических схемах. Реле защиты». Этот документ был введён в действие 01.01.1990 года и входит в пакет нормативных документов ЕСКД — Единая система конструкторской документации.

обозначение на схеме реле напряжения

как обозначается реле напряжения

Условные графические обозначения для различных типов защитных и измерительных реле указаны в разделе 3 табл.3 вышеупомянутого ГОСТа и обозначение на схемах реле напряжения формируется по следующим правилам:

  • все виды реле изображаются в виде прямоугольников;
  • на обозначении аппаратов, срабатывающих от различных величин подаваемого напряжения, имеется буква «U»;
  • на символе РН эта буква дополнена значками «<» и «>», радом с которыми может быть указан диапазон работы аппарата.

Буквенное обозначение реле напряжения

Кроме графических обозначений все элементы на схеме имеют буквенные обозначения. Перечень этих обозначений указан в ГОСТе 2.710-81 «Обозначения буквенно-цифровые в электрических схемах», так же являющемся частью ЕСКД. В этом документе для реле напряжения имеется отдельное двухбуквенное обозначение:

  • в символах всех типов реле, пускателей, контакторов и других аналогичных приборов на электросхемах первая буква должна быть «К»;
  • реле напряжения обозначается двухбуквенным символом «KV».
Информация! На всех электросхемах должен быть перечень используемых элементов с указанием условных обозначений этих приборов.

Обозначение реле напряжения на однолинейной схеме

В нормативных документах указано, как обозначается реле напряжения в принципиальных электросхемах, однако у однолинейных схем имеются особенности, зависящие от количества фаз.

В однофазной сети

В бытовых электросетях реле напряжения отключает питание электроприборов при помощи встроенного реле. Поэтому оно устанавливается непосредственно после электросчётчика или, если после прибора учёта находится вводной автомат, после этого прибора защиты.

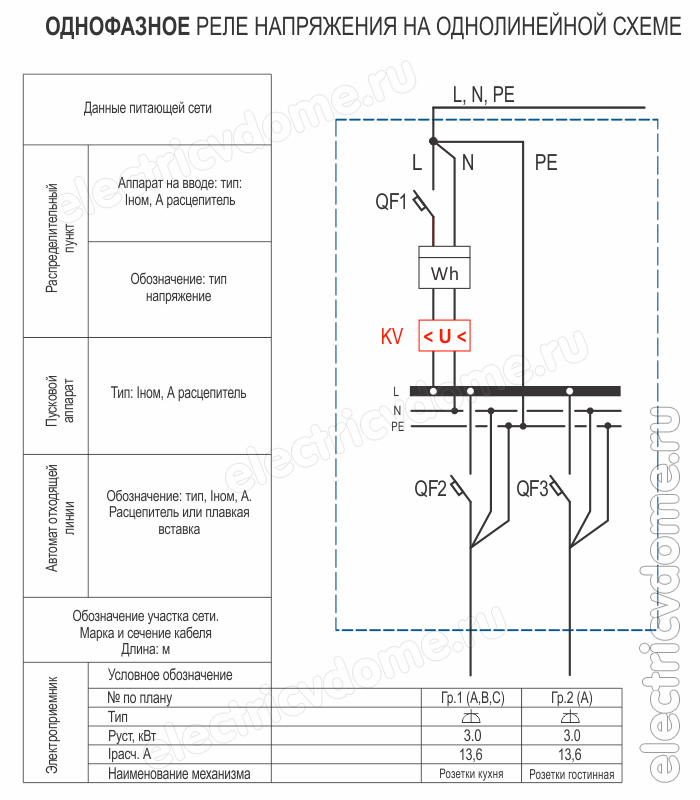

однофазное реле напряжения

Количество линий, изображающих подходящие и отходящие провода, зависит от типа схемы:

  • на обычной электросхеме указаны оба проводника — нулевой и фазный;
  • на однолинейной схеме к РН подходит только одна линия, на которой имеются две косых черты, символизирующих два проводника.
Важно! Номинальный ток реле напряжения должен быть равен или больше уставки вышестоящего автомата.

В трехфазной сети

Существует два типа подключений реле напряжения в трёхфазной сети, зависящих от номинального тока вышестоящего автомата:

  • Ток в сети не более 16А, аппараты большей мощности отличаются высокой ценой и пониженной надёжностью. В этом случае питание линии отключается встроенными контактами, а количество подходящих и отходящих проводов одинаковое — три фазных и нулевой. На однолинейной схеме они изображаются одной линией с четырьмя косыми чёрточками.
  • При более высоком токе мощности встроенного реле недостаточно для отключения питания. В таких сетях к РН через нормально-открытые контакты подключается пускатель или через нормально-закрытые присоединяется дистанционный расцепитель автоматического выключателя. В таких схемах к аппарату подходит четыре провода, показанных на схеме в виде одной линии и четырёх наклонных отрезков, а отходит два, которые показаны двумя косыми чёрточками на одной линии.

трехфазное реле напряжение

Вывод

Обозначение реле напряжения выбирается не произвольно, а по определённым правилам. Графическое согласно ГОСТу 2.767-89 , а буквенное по ГОСТу 2.710-81. Обозначения буквенно-цифровые в электрических схемах». Это позволяет производить монтаж защитных устройств не только тем работникам, которые составляли схему, но и всем электромонтажникам, знающим условные обозначения в электросхемах.
