Проходной выключатель — схема подключения

Проходной выключатель представляет собой устройство основной целью которого является управление одним источником света (люстрой) с двух разных мест. Проходной выключатель внешне ни чем не отличается от обычного и выполняет те же функции — разрывает или замыкает цепь освещения.

Однако контактный механизм проходного выключателя отличается от обычного тем, что в обычном при отключении подвижный контакт разорвав цепь остается в незадействованном положении, а в проходном подвижный контакт всегда задействован.

При нажатии кнопки вкл/откл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем. Собственно по этой причине проходные выключатели по другому называют перекидными.

Где применяются проходные выключатели

В процессе монтажа или реконструкции электропроводки необходимым условием проектирования является не только надежность, но и удобство использования и расположения ее элементов управления (розеток и выключателей).

1) Проходные выключатели актуальны для применения в многоэтажных помещениях. К примеру установив в доме проходной выключатель на первом и втором этаже можно управлять освещением (включать/отключать свет) с того этажа на котором вы находитесь.

2) Применение проходных выключателей в коридорах также очень удобно. Установив их на разных концах коридора можно включить освещение вначале коридора, а выключить в конце.

3) Наверняка многие сталкивались с необходимостью вставать в спальне с кровати, чтобы выключить свет, когда выключатель располагался у входа в спальню. Установив два проходных выключателя один возле входа в комнату, второй возле кровати, вы избавитесь от этого неудобства.

Схема подключения и принцип работы проходного выключателя

Давайте рассмотрим схему подключения и принцип работы проходного выключателя, или как его еще называют переключатель, так как многие зачастую думают, что он сложен по своей конструкции.

Управление лампой из двух мест

Представим, что у нас имеется длинная комната или коридор, на одном конце которого установлен проходной выключатель 1 (В-1), а на другом конце проходной выключатель 2 (В-2).

В нормальном состоянии у нас люстра не горит (переключающий элемент В-1 находится в положении 1.1–1.3, а В-2 в положении 2.1–2.2) нет замкнутого контура, по которому проходил бы электрический ток.

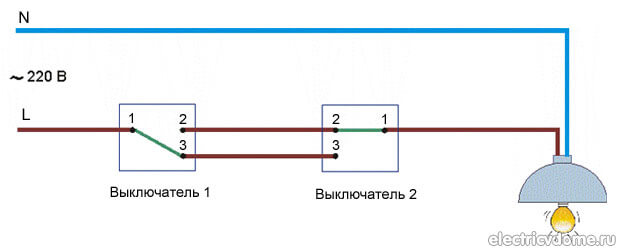

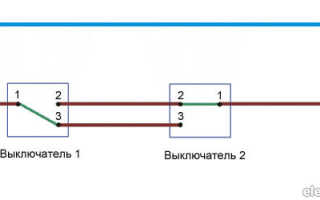

Рис 1. Схема управления источником света из двух мест.

Если переключить В-1 (не зависимо от того в каком он был положении вкл/выкл) то у нас образуется замкнутый контур по участку 1.1–1.2 – 2.2–2.1, в результате этого люстра будет гореть. При переключении В-2 (переключающий элемент проходного В-2 будет находится в положении 2.1-2.3) – люстра погаснет.

Управление лампой из трех мест

Управлять источником света (лампой, люстрой) можно не только из двух но и из трех различных мест (комнат). Для этого нужно немного модернизировать рассмотренную выше схему управления.

При необходимости управлять источником света (лампой, люстрой) из трех мест необходимо в схему добавить один перекрестный переключатель.

Работает схема следующим образом. В комнате 1 установлен проходной выключатель 1 (В-1), в комнате 2 устанавливается проходной выключатель 2 (В-2), в комнате 3 установлен перекрестный переключатель 3.

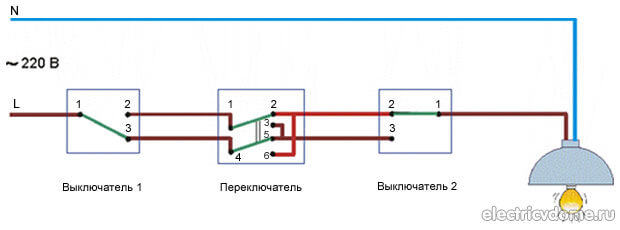

Рис 2 Схема управления источником света из трех мест.

На рисунке контакты выключателей расположены таким образом что лампа не горит. Представим ситуацию когда в комнате 1 кто-то переключает В-1. Образуется замкнутая цепи по пути 1.1-1.2-3(1)-3(2)-2.2-2.1 и лампа горит.

Если переключить В-2 в комнате 2 с положения 2.1-2.2 на положение 2.1-2.3 то цепь разомкнется и лампа гореть не будет. При необходимости включить свет в комнате 3 достаточно переключить перекрестный переключатель и лампа начнет гореть по цепи 1.1-1.2-3(1)-3(3)- 2.3-2.1.
