Почему выбивает дифавтомат

Основным средством защиты от поражения электрическим током является защитное заземление, но при его отсутствии или как дополнительная мера защиты устанавливается УЗО или дифференциальный автомат.

Это надёжное устройство, но в некоторых случаях поиск причины, почему выбивает дифавтомат или срабатывает устройство защитного отключения, может оказаться достаточно сложной операцией.

Выбивает дифавтомат причины

Этот прибор совмещает в себе элементы УЗО и обычного автомата, поэтому причины, почему выбивает дифавтомат, могут заключаться в функциях этих устройств или особенностях конструкции аппарата.

1) Неправильное подключение

Если срабатывание защиты происходит сразу после первого включения аппарата, то причина может быть в неправильном монтаже. Для проверки желательно отключить электроприбор или линию, а вместо них подключить светильник с лампой мощностью не менее 20 Вт.

Самой распространённой ошибкой является подключение к АВДТ фазного проводника и соединение нейтрали с «общей» нулевой шиной. При этом через первичные обмотки встроенного трансформатора тока начинает протекать только ток фазы, что приводит к появлению напряжения во вторичной обмотке и срабатыванию аппарата.

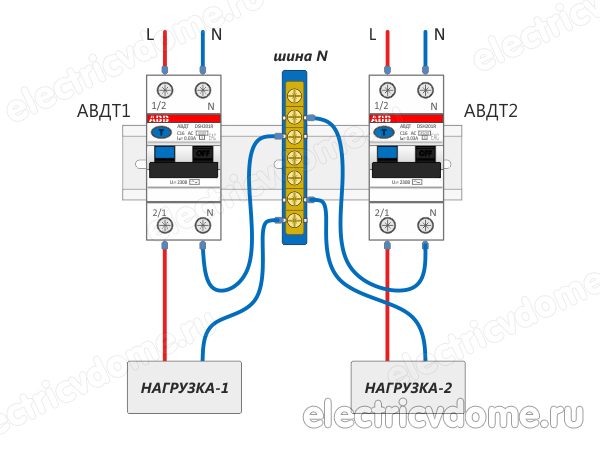

ошибка подключения автомата

Аналогичная ситуация возникает, если поменять местами в розетке ноль и заземление. Оба этих проводника по отношению к фазной клемме имеют потенциал сети, однако при неправильном подключении ток вместо нейтрали через дифавтомат будет протекать по линии заземления мимо аппарата.

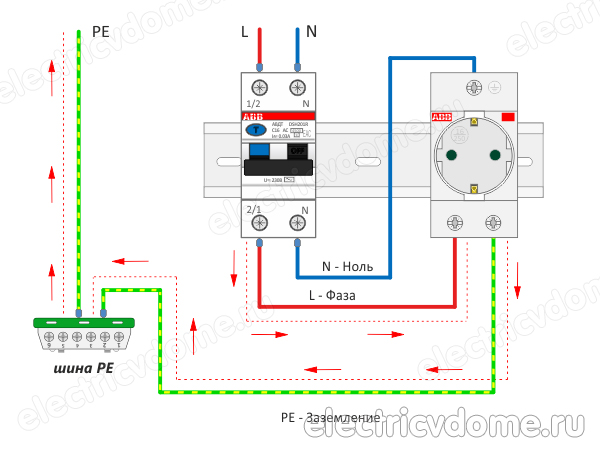

неправильное подключение дифавтомата

Это так же нарушает равенство токов и приводит к аварийному отключению.

2) Неправильный выбор по дифференциальному току

Уставка дифференциального тока у ВДТ (выключатели дифференциального тока) всех типов (кроме противопожарных) не может быть выше 30 мА. Это ток неотпускания, выше которого человек, попавший под воздействие электричества, не может освободиться самостоятельно.

Однако идеальной изоляции не существует и через электроприборы и кабельные линий может протекать постоянный ток утечки.

Его величина нормируется ПУЭ п.7.1.83, где указано, что допустимый ток утечки зависит от мощности аппарата и длины проводов:

  • 1,8 мА на 1 кВт мощности или 4 мА на 10 А тока потребления;
  • 0,1 мА на 100 м кабельных линий.

При этом согласно тому же пункту правил, для предотвращения ложных срабатываний максимальная величина этого параметра не должна превышать 1/3 уставки УЗО или 10 мА для большинства моделей. Соответственно, к одному дифавтомату можно подключать аппараты общей мощностью не более 5 кВт.

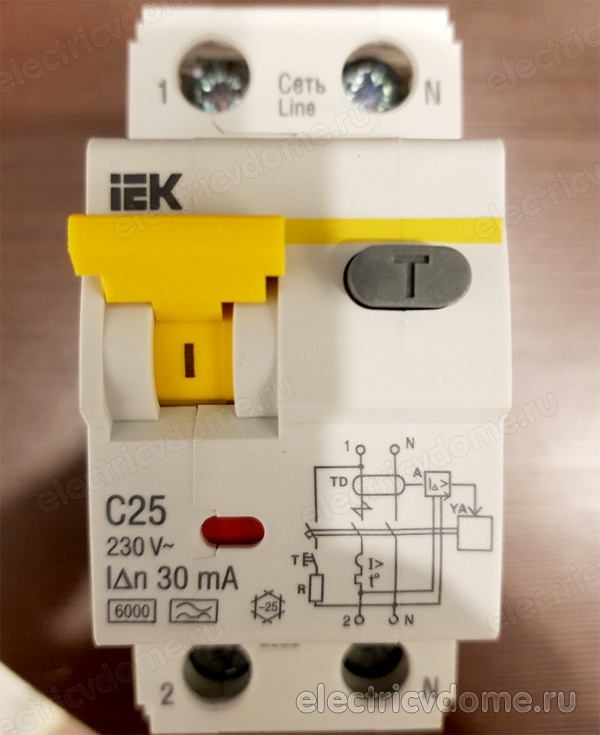

почему выбивает дифавтомат

В отличие от уставки блока дифференциального тока, наличие постоянного ток утечки в допустимых пределах не влияет на электробезопасность, поэтому некоторые электромонтёры при проектировании электрощитка увеличивают номинальный ток дифавтомата.

Это допустимо при установке аппаратов в сухом помещении, но повышенная влажность воздуха на улице может привести к ложным срабатываниям.

3) Неисправность дифференциального автомата

Если выбивает дифавтомат, причины этого явления могут заключаться в неисправности механизма устройства. В зависимости от узла срабатывание может происходить в разных ситуациях:

  • Заклинила кнопка «Тест». Этот узел производит проверку работоспособности дифавтомата путём присоединения к схеме добавочного сопротивления. При заклинивании кнопки контакт механизма остаётся замкнутым и отключение происходит сразу при подаче питания даже если отсоединить от аппарата все отходящие провода.
  • Неисправен механизм отключения. В этом случае срабатывание защиты происходит при резком закрытии двери, ударах по стене и других аналогичных ситуациях. Для проверки можно постучать по корпусу аппарата рукояткой отвёртки или тупым концом карандаша.
  • Влага внутри корпуса. При установке прибора на улице внутрь механизма может попасть влага. В этом случае в аппарате падает сопротивление изоляции и появляется ток утечки, что приводит к аварийному отключению.
  • Подгоревшие клеммы или контактная группа. Внутри дифавтомата кроме дифференциальной находится тепловая защита. При плохом контакте происходит нагрев проблемного участка и перегрев механизма, не связанный с перегрузкой. Определить неисправность можно по потемневшему корпусу, подгоревшей клемме или нагреву аппарата.

Возможны так же и другие неисправности.

4) Короткое замыкание

Кроме блока дифференциальной защиты в дифавтомате имеются так же электромагнитный расцепитель. Этот элемент выполняет функцию защиты линии от короткого замыкания.

При этом необходимо отключить питание линии как можно быстрее, поэтому время срабатывания максимальной защиты должно быть не более 20 мс. Такая ситуация возникает при выходе из строя электроприбора или изоляции между проводами в линии.

5) Перегруз сети

Кроме короткого замыкания в сети возможна перегрузка. Это явление происходит при одновременном включении в сеть большого количества электроприборов, общая мощность которых превышает допустимую для кабеля данного сечения.

перегруз на линии

Отключение линии при этом производит тепловая защита, время срабатывания которой обратно пропорционально силе тока.

6) Неисправность электрического оборудования

Чаще всего срабатывание дифавтомата происходит из-за неисправности подключённых электроприборов. Это может быть перегрузка, короткое замыкание внутри оборудования или повреждение изоляции между токоведущими деталями и заземлёнными элементами.

Для обнаружения этой проблемы достаточно по очереди отключить от сети все аппараты. В том случае, если к одному дифференциальному автомату подключены несколько линий, отключать необходимо соответствующие автоматические выключатели.

7) Реальная утечка тока на линии

Кроме утечки тока внутри электроприборов это явление может возникать в электропроводке. Чаще всего это происходит в переходных коробках, розетках и других местах, в которых отсутствует изоляция на проводах, но возможна так же и в других участках при повреждении оболочки кабеля.

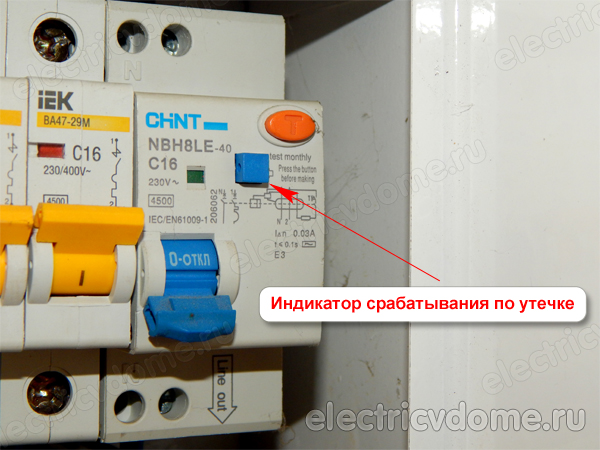

индикатор утечки

8) Попадание человека под напряжение

Разовое отключение может произойти при ремонте электропроводки под напряжением или прикосновении к корпусу электроприбора с повреждённой изоляцией.

Если на заземлённом корпусе устройства появляется напряжение, то должен сработать автомат линии, но при отсутствии заземления функции защиты людей от поражения электрическим током выполняет дифференциальный автомат.

В этих ситуациях установка такого прибора предписывается ПУЭ п.7.1.72.

9) Замыкание нуля и заземления – N и PE

Принцип действия ВДТ всех типов заключается в постоянном сравнении тока в фазном и нулевом проводниках. В нормальной ситуации эти токи равны и любое событие, нарушающее это равенство, приводит к срабатыванию защиты.

При замыкании или повреждении изоляции между этими проводниками часть тока, который должен протекать по нейтрали к питающему трансформатору, проходит по заземляющему проводу.

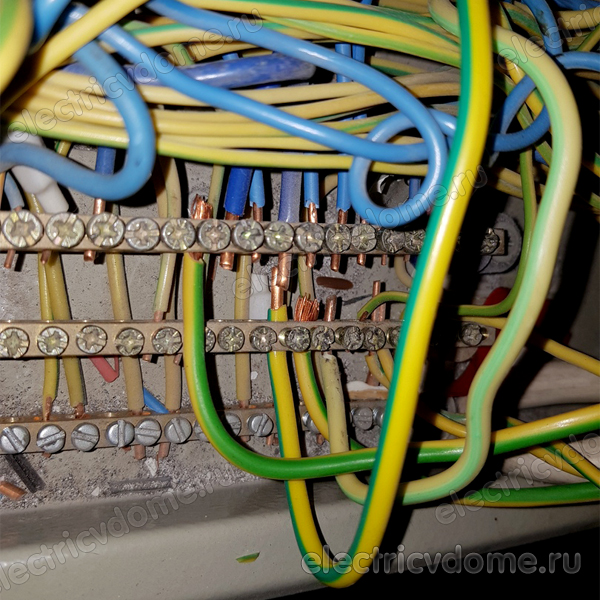

дифавтомат отключается без нагрузки

Он так же соединён с нейтралью подстанции, поэтому это не влияет на работу электроприборов, однако эта утечка нарушает равенство токов, проходящих через дифавтомата, и приводит к срабатыванию защиты.

Срабатывание защиты под нагрузкой или без неё

Все случаи аварийного отключения дифавтомата можно разделить на две категории, в зависимости от того, происходит срабатывание защиты под нагрузкой или без неё.

Выбивает без нагрузки

Если выбивает дифавтомат без нагрузки, то это может быть связано с перегрузкой линии, коротким замыканием или появлением тока утечки.

Для определения причины отключения можно временно заменить дифавтомат обычным автоматическим выключателем. Если срабатывания устройства прекращаются, следовательно, имеется ток утечки и необходимо проверить состояние изоляции.

Если перегрузка или замыкание происходит только при подключенном электроприборе, значит неисправен этот аппарат, в противном случае после его отсоединения от сети срабатывание защиты не происходит.

Выбивает дифавтомат при включении нагрузки

В том случае, если выбивает дифавтомат при включении нагрузки, то такая ситуация может быть вызвана следующими причинами:

причины почему выбивает дифференциальный автомат

  • Замыкание в линии между проводами. Проверяется заменой дифавтомат на комплект из простого автоматического выключателя и УЗО (либо установкой дифавтомата с индикацией по утечки тока). При этом должен отключаться только автомат, а блок дифференциального тока остаться включённым.
  • Нарушение изоляции между одним из проводов и заземлением или заземлёнными металлоконструкциями. В этом случае срабатывает блок дифференциальной защиты и при установке автомата вместе с УЗО срабатывает только УЗО.
Информация! При нарушении изоляции между фазным и заземляющим проводников сработать может любой из двух аппаратов.

Вывод

Дифференциальный автомат предназначен для замены сразу двух защитных приборов — УЗО и автоматического выключателя. Однако из-за того, что он выполняет несколько функций, иногда трудно определить, почему выбивает дифавтомат.

В большинстве устройств отсутствует сигнализация того, какая именно причина срабатывания защиты. Это затрудняет поиск неисправности и, кроме цены, это является главным недостатком дифференциальных автоматов по сравнению с комплектом из УЗО и обычного автоматического выключателя.

Для определения причины срабатывания нужно временно вместо дифавтомата установить обычный автомат и УЗО. При недостатке места они монтируются не на DIN-рейку, а подвешиваются на кусках проводов или устанавливаются возле электроприбора.
