Почему в розетке 380 Вольт вместо 220

Одна из распространённых причин выхода из строя большинства электроприборов в квартире одновременно — высокое напряжение в розетках. Такая ситуация возникает из-за обрыва нулевого проводника.

откуда в розетке 380 Вольт-otkuda v rozetke 380 Volt

Как связаны между собой эти два явления понятно всем грамотным электромонтёрам, но и обычным людям нужно знать, откуда в розетке 380 Вольт и как защитить бытовую технику от перенапряжения.

Как выполнена система электроснабжения

Элементы электрической цепи могут соединяться двумя способами.

Схема параллельного включения

Как правило, напряжение в квартиру приходит по двум проводам — нулевому и фазному, заземляющий провод в работе электроприборов не участвует.

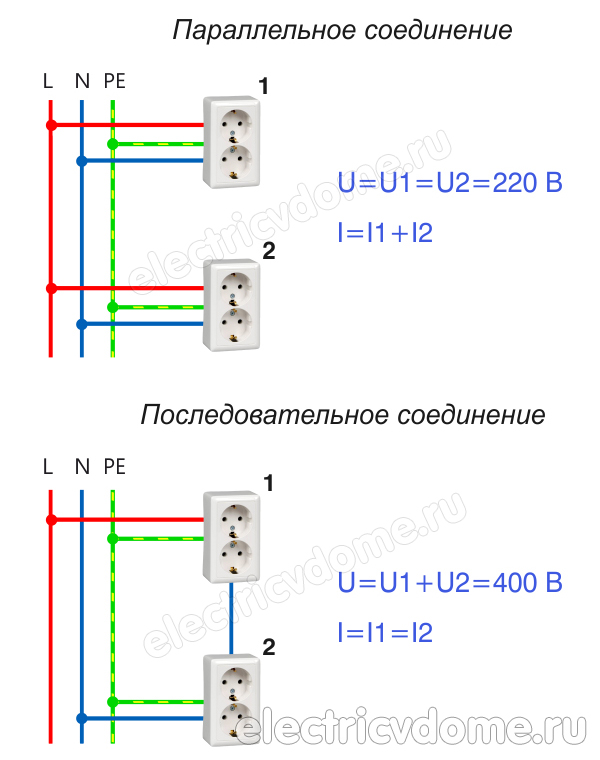

параллельное и последовательное подключение-parallelnoe podklyuchenie

В свою очередь, питание ко всем однофазным электроприборам подаётся по двум проводам, при этом фаза подключается к одной из клемм всех устройств, а нейтраль присоединяется к оставшимся клеммам. Такое соединение называется параллельным и при этом напряжение на всех приборах одинаковое, независимо от их мощности и сопротивления.

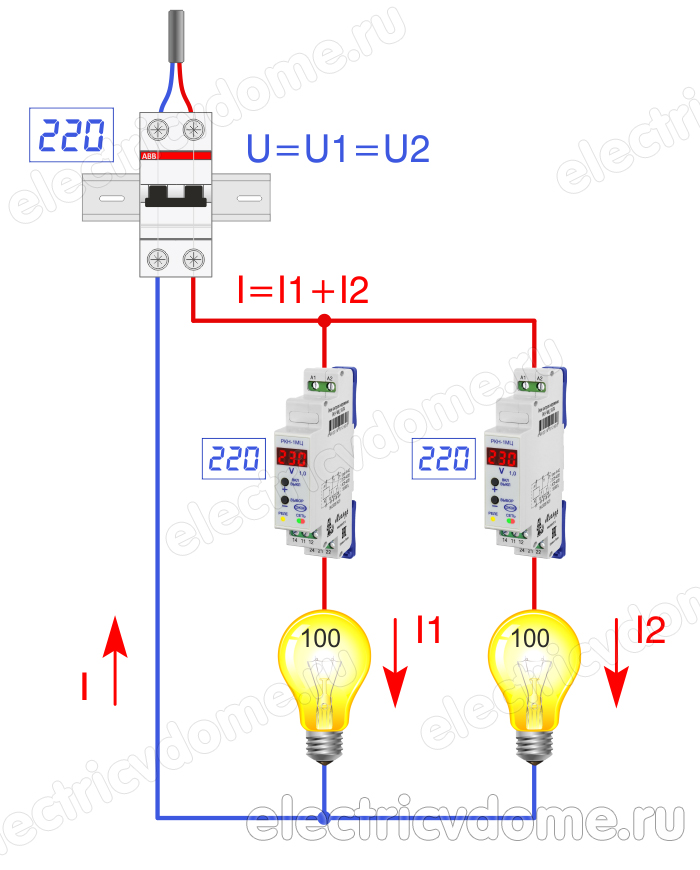

нормальная схема подключения 220 Вольт-normalnaya skhema pitaniya 220V

Таким образом, к сети подключаются не только отдельные электроприборы, но и разные квартиры, присоединённые к одной фазе трёхфазной электропроводки. Квартиры и частные дома, подключённые к другой фазе, в данной схеме не учитываются. Они соединяются с остальными аппаратами не двумя проводниками, а одним — нейтралью.

Последовательное подключение электроприборов

При последовательном соединении устройств фаза подключается к первому электроприбору, от него идёт ко второму, дальше к следующему и только последний аппарат соединяется с нейтралью.

В этой схеме ток во всех электроприборах одинаковый, а напряжение согласно закону Ома обратно пропорционально сопротивлению и мощности аппаратов.

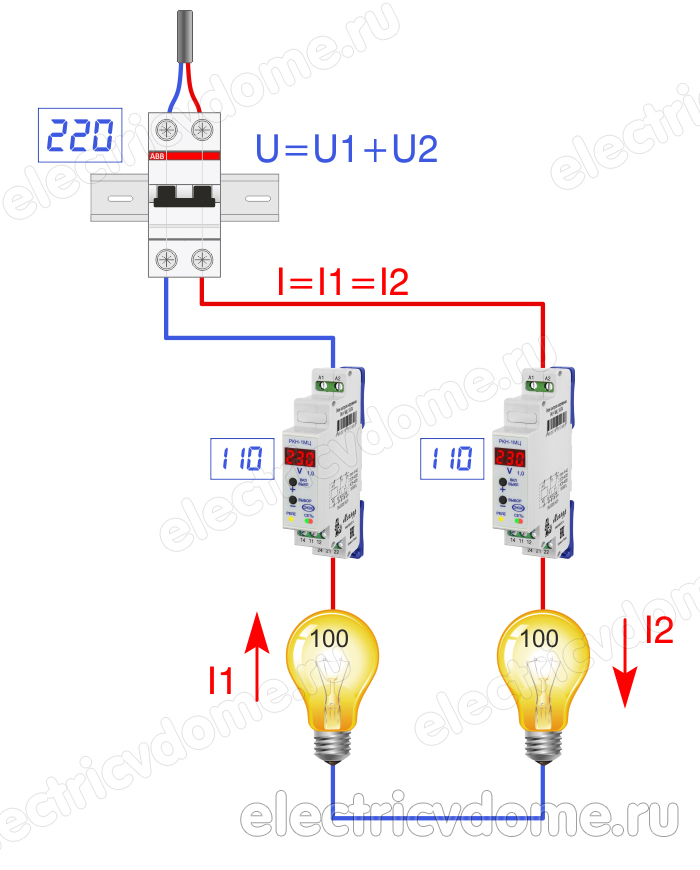

последовательная схема подключения-posledovatelnaya skhema podklyucheniya

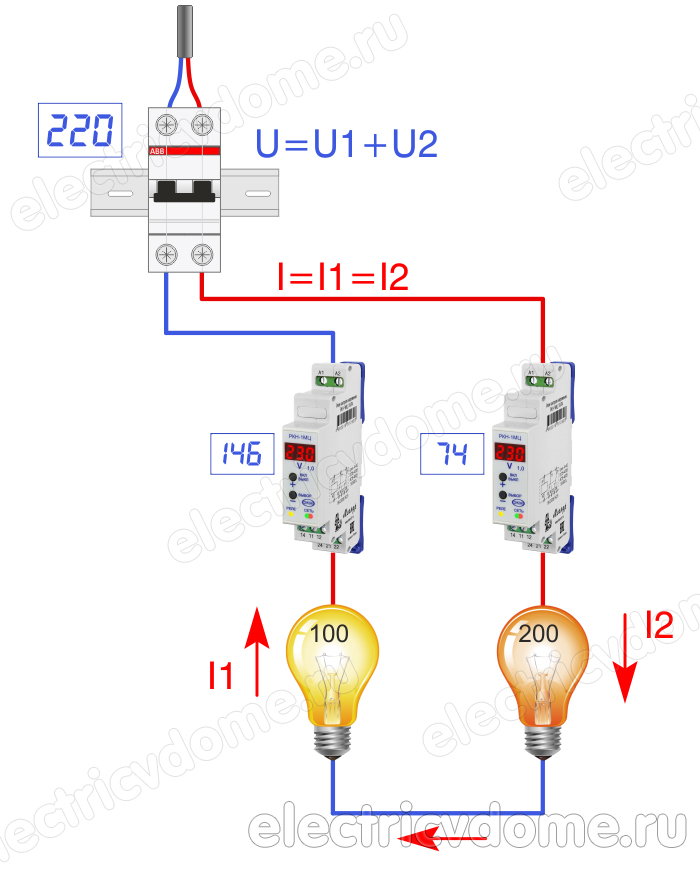

схема последовательного подключения лампочек

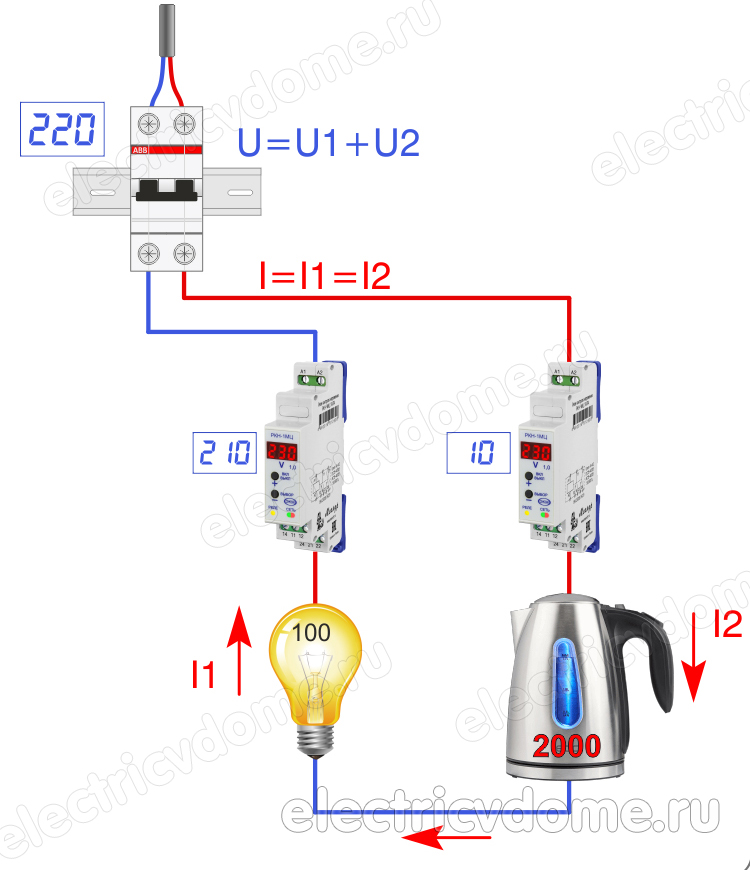

откуда в розетке может появиться 380В-otkuda v rozetke mozhet poyavitsya 380V

Для примера можно привести вопрос, который преподаватели физики любят задавать ученикам. Если включить последовательно две лампы накаливания — на 100Вт и 25Вт, какая будет светить ярче?

Большинство школьников отвечают, что более мощная, но на самом деле она обладает меньшим сопротивлением, из-за чего на ней будет меньшее напряжение и ярче горит менее мощный светильник.

Информация! Лампочки в ёлочных гирляндах соединяются последовательно, поэтому перегорание одной из них приводит к выходу из строя всего устройства.

Работа 3-х фазной системы

Питание жилых домов осуществляется по трёхфазной четырёхпроводной схеме. При этом отдельные квартиры и частные дома подключаются к разным линейным и общему нейтральному проводам.

В нормальном режиме

Первоначально трёхфазное электроснабжение осуществлялось по шести проводам — трём фазным и трём нейтральным и аппараты в разных фазах никак не соединялись между собой.

В 1891г. по предложению Доливо-Добровольского шестипроводная схема была заменена на четырёхпроводную. Нейтраль в данной системе служит для протекания уравнительного тока и обеспечения стабильного напряжения в сети, не зависящего от тока в остальных фазных проводах.

повышенное напряжение в розетке-povyshennoe napryazhenie v rozetke

Для уменьшения тока в каждой из фаз нагрузка по ним должна быть распределена максимально равномерно. При этом сила тока в нейтрали минимальна.

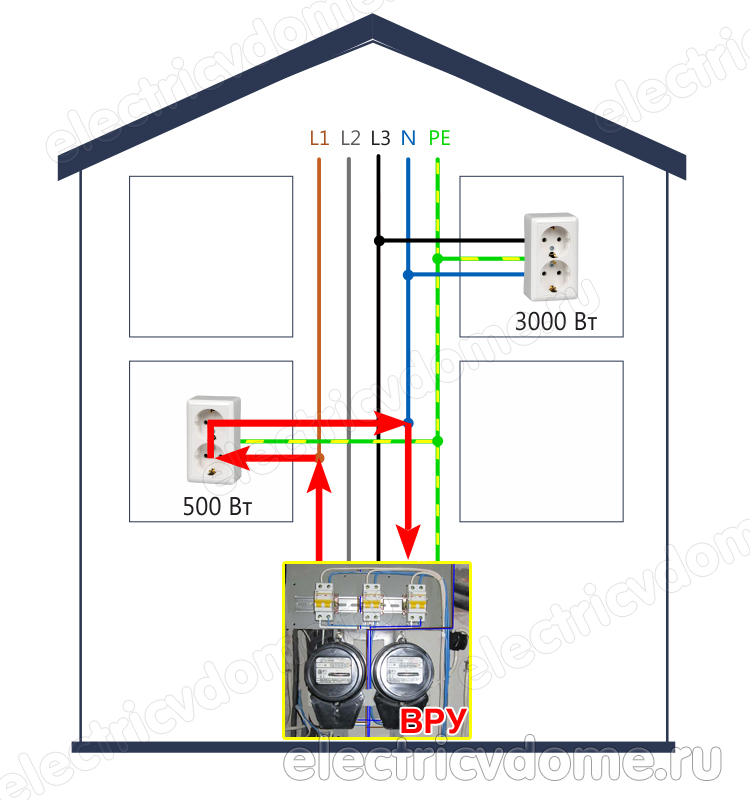

400 Вольт в розетке как такое может быть-400V

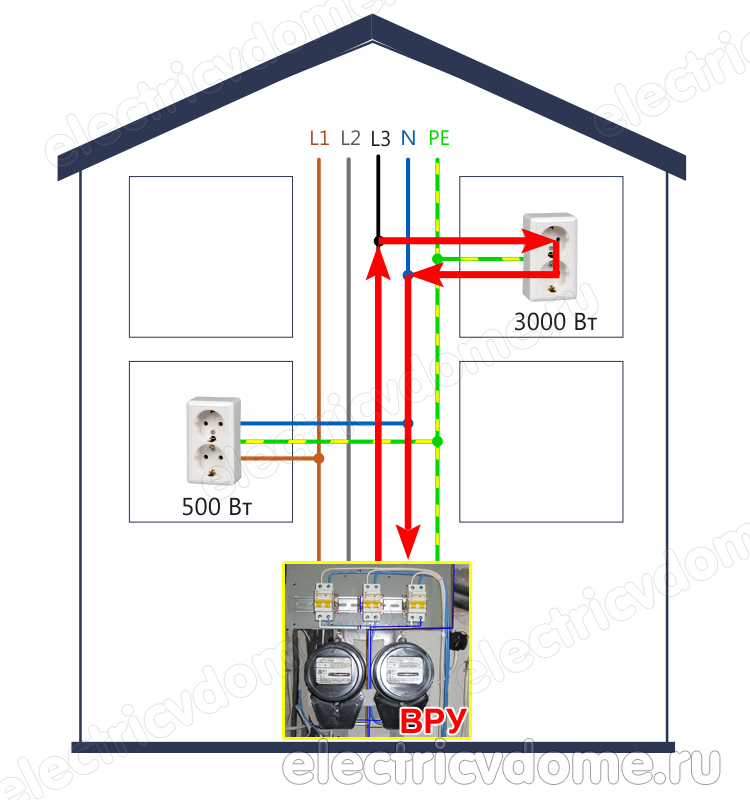

схема квартирного питания-skhema kvartirnogo pitaniya

Электроприборы к трёхфазной сети могут быть подключены двумя способами. В обычном режиме они соединены параллельно в каждой фазе и независимо от аппаратов, присоединённым к другим линейным проводникам. При отгорании ноля устройства в разных фазах соединяются последовательно.

При обрыве нейтрали

Причина того, почему в розетке 380 вольт, заключается в последовательном соединении электроприборов, подключённых к разным фазам и находящихся в разных квартирах или частных домах.

Если в обычном режиме работы они соединены по схеме «фаза А — электроприбор 1- нейтраль — электроприбор 2 — фаза В» и не зависят друг от друга, то при обрыве нейтрали эта схема преобразуется в последовательную «фаза А — электроприбор 1 — электроприбор 2 — фазаВ«.

При этом напряжение питания цепи с фазного 220 В сменится линейным 380 В.

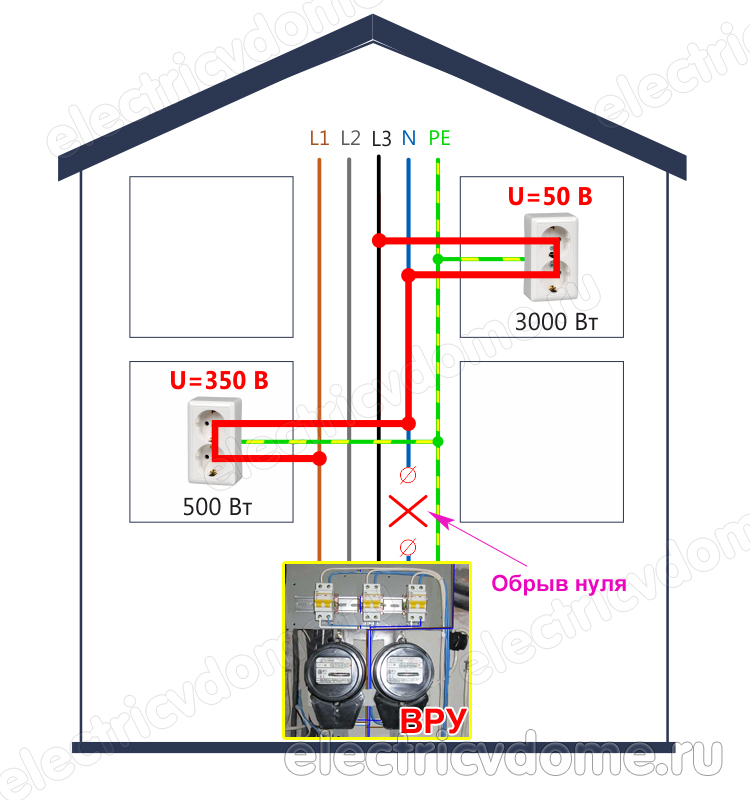

почему в розетке появляется 380 Вольт-pochemu v rozetke poyavlyaetsya 380 V

Если мощность этих устройств одинаковая, то напряжение на них распределиться поровну, по 190 В на каждом, но так бывает далеко не всегда.

Гораздо чаще мощность и сопротивление отличаются, например, в одной квартире включён конвектор с параметрами 1000 Вт и 48 Ом, а к другой фазе подключена светодиодная лампа 10 Вт и 4,8 кОм.

Напряжение в данной ситуации распределится в соответствии с пропорцией Rконв/Rламп=Uламп/Uконв или 48Ом/4,8 кОм=34В/345В. Таким образом, конвектор греться не будет, а лампа сразу сгорит из-за перенапряжения.

Что такое отгорание нуля?

Причина появления 380 вольт в розетке, за исключением ошибок монтажа и короткого замыкания в питающем кабеле, чаще всего заключается в отгорании ноля. Это выражение используется в разговорах электромонтёров и обозначает обрыв нейтрали из-за выгорания клемм или соединений, находящихся в цепи нулевого провода.

В официальных документах используется другой термин — обрыв нейтрали. Он является более правильным, так как включает в себя разрыв нулевого провода по другим причинам — выгорание контактов или неисправность четырёхполюсного автоматического выключателя или разъединителя, а так же плохой контакт в цепи, который устраняется поджатием соответствующей клеммы.

Откуда в розетке может появиться 380 Вольт

Такое высокое напряжение в однофазной сети появляется при обрыве нуля в трёхфазной линии до разделения её на три однофазных.

При этом по нейтрали перестаёт протекать уравнительный ток и напряжение в розетках начинает меняться в зависимости от соотношения мощности электроприборов, подключенных к разным фазам:

  • Мощности приблизительно одинаковые. Во всех квартирах будет около 220В.
  • К фазе А подключено устройство малой мощности, а фазам В и С присоединены одинаковые мощные приборы. При этом в розетках А будет около 270В, а в розетках В и С по 190В.
  • К фазам А и В присоединены маломощные устройства, а к фазе С подключён аппарат большой мощности. В этом случае в розетках А и В напряжение составит около 380 Вольт, а в сети С оно будет около ноля.

обрыв нуля в трехфазной сети-obryv nulya v trekhfaznoj seti

На самом деле такое колебание напряжений происходит достаточно редко, но принцип распределения именно такой.

Возможен так же вариант появления в сети 380В из-за короткого замыкания между одним из фазных проводов и нейтралью с отгоранием последней. Это должно привести к срабатыванию защиты, но при большой длине кабелей аварийное отключение может не произойти.

Чем опасно напряжение 380 Вольт в розетке

Независимо от того, откуда в розетке 380 Вольт, такая ситуация опасно для подключенных к сети электроприборов. При этом резко возрастает потребляемый бытовой техникой ток, что вызывает перегрев электронных элементов и обмоток трансформаторов и электродвигателей.

Не менее опасным для двигателей является пониженное напряжение. При этом электромашина работает в режиме запуска, из-за чего перегревается и выходит из строя.

Большинство электронных приборов, постоянно включённых в розетку, при отключении при помощи пульта ДУ или кнопки на панели управления остаются работать в режиме ожидания. Поэтому, даже если устройство не было включено, перенапряжение может привести к выходу его из строя.

Как защитить технику?

Повышенное и пониженное напряжение может привести к поломкам электроприборов, поэтому для защиты необходимо использовать один из следующих способов.

Реле напряжения РН

Этот прибор постоянно контролирует напряжение в сети и отключает питание при выходе параметров сети за допустимые пределы. Такое устройство есть двух типов, отличающиеся способом установки:

  • В розетку. Используется для защиты одного или нескольких рядом расположенных электроприборов и включается в розетку, а защищаемые устройства включаются в реле. Могут иметь вид небольшой коробочки или удлинителя с несколькими розетками.
  • Модульные. Защищает всю бытовую технику в квартире, устанавливается в электрощитке после вводного автомата и крепится на DIN-рейку.

Стабилизатор

При постоянных колебаниях напряжения в сети даже если РН не отключает питание, электроприборы работают в опасных режимах. Поэтому вместо реле напряжения желательно использовать стабилизатор. Этот прибор поддерживает постоянное выходное напряжение при колебаниях входного.

Такой прибор может подключаться к отдельному электроприбору или для всей электропроводки. Такие устройства имеют значительные габариты и стоимость, поэтому может оказаться целесообразным установка стабилизатора небольшой мощности и прокладка отдельной линии для особо точных аппаратов.

Вывод

Бытовые электроприборы могут работать только при определённых параметрах сети, чаще всего это от 198 до 253 Вольт и для того, чтобы защитить их от повышенного или пониженного напряжения используются реле напряжения и стабилизаторы.

Они могут использоваться с заводскими параметрами, но для самостоятельной настройки приборов защиты важно знать, откуда в розетке 380 Вольт.
