Почему на нулевом проводе появляется напряжение

Во время эксплуатации электроприборов иногда возникает ситуация, при которой они не работают или выходят из строя, причём происходит это одновременно во всей квартире.

Это указывает на проблемы с параметрами электросети и, в некоторых случаях, при проверке наличия напряжения индикатор показывает наличие напряжения на нулевой клемме в розетке. Это аварийная ситуация и для её устранения необходимо знать, почему на нулевом проводе появляется напряжение.

Почему индикатор показывает напряжение на нуле

Простейшим прибором, указывающим на наличие напряжения, является индикаторная отвёртка, показывающая потенциал между жалом прибора и землёй. При прикосновении щупа к элементу электропроводки, находящемуся под напряжением, загорается сигнальная лампочка. Чувствительность прибора зависит от конструкции индикатора:

  • неоновая лампа — от 90В;
  • светодиод или ЖК-дисплей — от 12В.

В обычной ситуации напряжение на нулевом проводе отсутствует или недостаточно для свечения индикаторной лампы. Если он горит, то возможны два варианта:

  • На нулевом проводе находится та же фаза, что и на фазном проводе. В этом случае при измерении напряжения в розетке вольтметр покажет отсутствие потенциала. Электроприборы работать не будут, но их желательно отключить до выяснения причины неисправности. Причина этого явления чаще всего в обрыве нейтрали и напряжение должно исчезнуть после отключения всех аппаратов от сети.
  • На нейтральной клемме имеется другая фаза. В этом случае напряжение в розетке или клеммах двухполюсного автомата значительно превышает 220В и может достигать 380В. Необходимо немедленно выключить вводной автоматический выключатель или все светильники и вынуть все вилки из розеток. Такая ситуация возникает при обрыве нейтрали или коротком замыкании между фазным и нулевым проводниками.

Зачем нужен нулевой провод

Электроснабжение жилых районов и большинства промышленных предприятий осуществляется при помощи трёхфазных понижающих трансформаторов, вторичные обмотки которых соединены в «звезду». Средняя точка звезды соединена шиной с контуром заземления, поэтому такая схема называется «TN».

Первоначально это была четырёхпроводная система, в которой функции нейтрального и заземляющего проводников были объединены в проводнике «PEN», однако она не обеспечивала необходимый уровень безопасности. В этой схеме по нейтральному проводу протекает уравнительный ток, вызванный неравномерной нагрузкой на разных фазах.

Попадание напряжения на корпус электрооборудования может привести к электротравмам, поэтому для повышения электробезопасности в 30-е годы ХХ века была разработана пятипроводная система заземления TN-S.

почему на нулевом проводе появляется напряжение

Основной особенностью этой схемы является наличие дополнительного заземляющего провода РЕ, проложенного от глухозаземлённой нейтрали питающего трансформатора без каких-либо разрывов и выключателей до заземляющей клеммы в розетке или корпуса электроприбора.

Система заземления TN-S является самой безопасной из существующих, однако замена на неё ранее установленной схемы TN-С является дорогостоящим мероприятием, поэтому был разработан компромиссный вариант — система TN-С-S.

В этой схеме используется четырёхпроводная схема электропередач, в которой провод PEN во вводном щитке в здании разделяется на два проводника — PE и N. Место разделения подлежит обязательному разделению.

Справка! Требования к различным системам заземления указаны в ПУЭ п.1.7.

Напряжение между фазой, нулем и заземлением

Современная квартирная электропроводка выполнена при помощи трёх проводов — фазный «L», нейтраль «N» и заземление «РЕ». Напряжение между ними нормируется ПУЭ и другими нормативными документами и определяется техническим состоянием сетей электроснабжения.

Какое напряжение между нулем и заземлением

В идеальных условиях напряжение между нейтральным и нулевым проводниками отсутствует. Именно такая ситуация возникает возле нулевой точки трансформатора или места разделения проводника PEN на РЕ и N во вводном щитке в здании, но по мере увеличения длины нейтрального провода между этими проводниками появляется и растёт напряжение.

Это связано с тем, что нагрузка по фазам в трёхфазной сети распределена неравномерно и по нейтрали протекает уравнительный ток, отсутствующий в заземляющем проводе. Соответственно, в этом проводнике происходит падение напряжение и разность потенциалов между землёй и нейтралью составляет именно эту величину.

Такое напряжение не нормируется ни в одном из документов, но на практике при большой протяжённости линий электропередач может достигать 20-30В или даже больше. В некоторых случаях между этими клеммами можно даже подключить лампочку 12-36В.

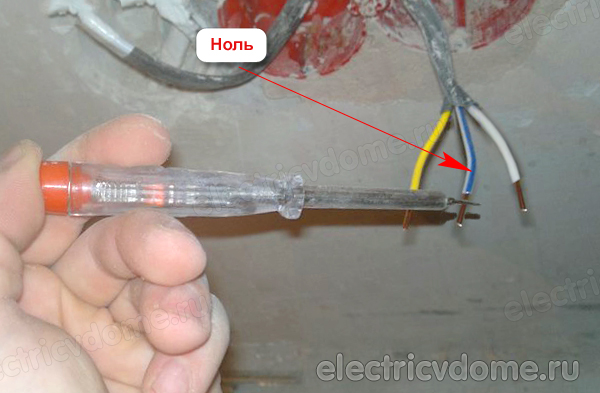

напряжение на нулевом проводе

Кроме обычного падения напряжения из-за протекания уравнительных токов возможно значительное напряжение между нейтралью и землёй в аварийной ситуации, вызванной обрывом нулевого провода и (или) коротким замыканием между нулём и фазой.

В этом случае уравнительный ток отсутствует, индикатор показывает напряжение на нулевом проводе, а в сети появляется перекос фаз. При этом напряжение между этими нулём и заземлением может достигать 220В.

Напряжение между фазой и нулевым и заземляющим проводниками

Напряжение между фазой и нулевым и заземляющим проводниками так же может быть различным:

  • Возле трансформаторной подстанции оно одинаковое. Из-за отсутствия падения напряжения в проводах оно равно выходному напряжению трансформатора;
  • На значительном удалении от подстанции разница в напряжении между фазой и нулевым и заземляющим проводниками определяется падением напряжения в нейтральном проводе. Поэтому разность потенциалов между фазой и нейтралью может быть как больше, так и меньше, чем между фазой и землёй.
  • При обрыве нейтрали напряжение между фазой и землёй составляет 220В, а между фазным проводом и нейтралью может достигать 380В. Это может привести к выходу из строя всех подключённых к сети электроприборов.
Совет! Для защиты бытовых приборов от перенапряжения желательно установить сразу после вводного автомата реле напряжения РН.

Почему ноль бьется током

При прикосновении к элементам, находящимся под напряжением, человек попадает под разность потенциалов между местом контакта и землёй, поэтому в обычных условиях ноль током ударить не может.

Наличие значительного потенциала на нейтральной клемме указывает на аварийную ситуацию. Существует несколько причин, почему на нулевом проводе появляется напряжение.

Обрыв нуля в квартире

Самой частой причиной того, что горит индикатор на нуле, является обрыв или плохой контакт на соединении в цепи нейтрального проводника. В том случае, если обрыв произошёл в однофазной электропроводке в квартире, напряжение на нулевую клемму попадает через включённые в розетку электроприборы на обоих контактах будет присутствовать одна и та же фаза.

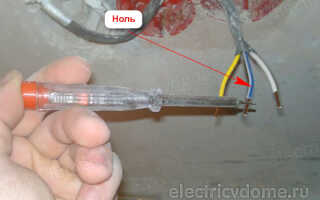

почему нулевой провод показывает напряжение

Поэтому между ними будет отсутствовать разность потенциалов и при измерении напряжения вольтметром прибор покажет его отсутствие.

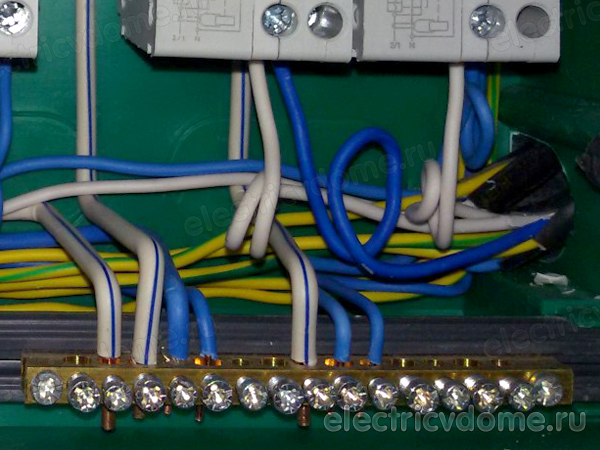

скрутка нулевых проводов

Такая ситуация чаще всего возникает при проведении ремонтных работ в помещении и не приводит к выходу из строя электроприборов. Кроме того, обрыв нуля может быть при выходе из строя автоматического выключателя.

Обрыв нейтрали в питающем кабеле

Намного хуже, если оборван нейтральный провод на участке между этажным щитком и местом разделения проводника PEN на РЕ и N или подключением нейтрали к питающему трансформатору. При этом по кабелю перестаёт протекать уравнительный ток и на этой клемме появляется напряжение.

Его величина, а так же напряжение в розетке зависит от равномерности распределения нагрузки по фазам и может достигать 220 и 380В соответственно. В этом случае необходимо немедленно отключить вводной автомат и обратиться в электроснабжающую компанию.

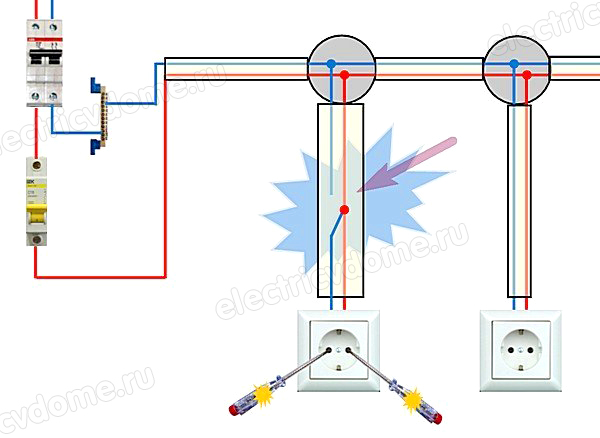

Замыкание фазы на нуль

Ещё одной причиной того, почему нулевой провод показывает напряжение, может быть короткое замыкание между фазным и нулевым проводниками с последующим перегоранием нейтрали. Чаще всего это происходит в воздушных линиях электропередач. При этом на нулевой клемме в розетке появляется ещё одна фаза и напряжение в сети составит 380В.

замыкание фазы на нуль

Необходимые действия такие же, как и в предыдущей ситуации — выключить питание линии и обратиться в соответствующие службы.

Наведенное напряжение

Наведённое напряжение, или наводка, может появляться на отключённых проводах линии электропередач большой протяжённости, проложенных рядом с действующей линией высокого напряжения.

В этом случае провода являются как бы обмотками трансформатора и на отключённой линии может появиться напряжение, достаточное для получения электрического удара. Ток при этом будет небольшим, но достаточным для того, чтобы испытать неприятные ощущения. Поэтому перед работой на отключённых кабелях необходимо проверить, есть ли напряжение на нулевом проводе.

Справка! Человек ощущает 0,01А переменного тока, протекающего через тело, а смертельным является 0,1А.

Перекос фаз

В частном секторе, сельской местности и в отдельностоящих зданиях, расположенных на значительном удалении от трансформаторной подстанции может быть ещё одна причина, почему ноль бьётся током. Это связано с падением напряжения в нейтральном проводнике при протекании по нему уравнительных токов.

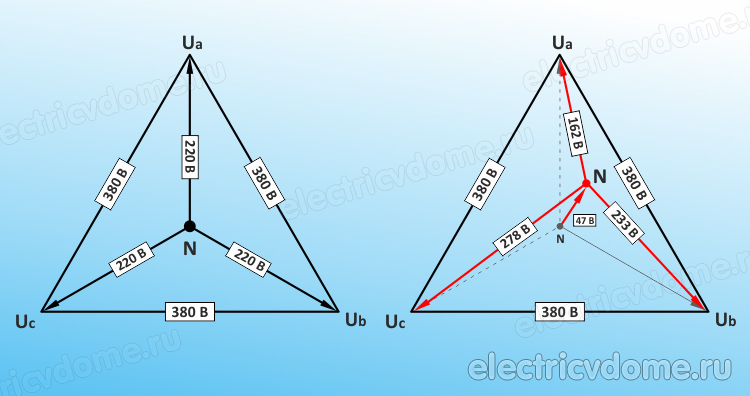

перекос фаз в трехфазной сети

Большинство воздушных линий было проложено ещё в советское время, когда самым мощным электроприбором был утюг, а на вводе в квартиру устанавливался предохранитель 5А.

Сейчас во многих домах имеются кондиционеры, электрические бойлеры, а обогрев частных домов осуществляется при помощи электроотопления. Это приводит к росту тока в проводах и, как следствие, уравнительных токов.

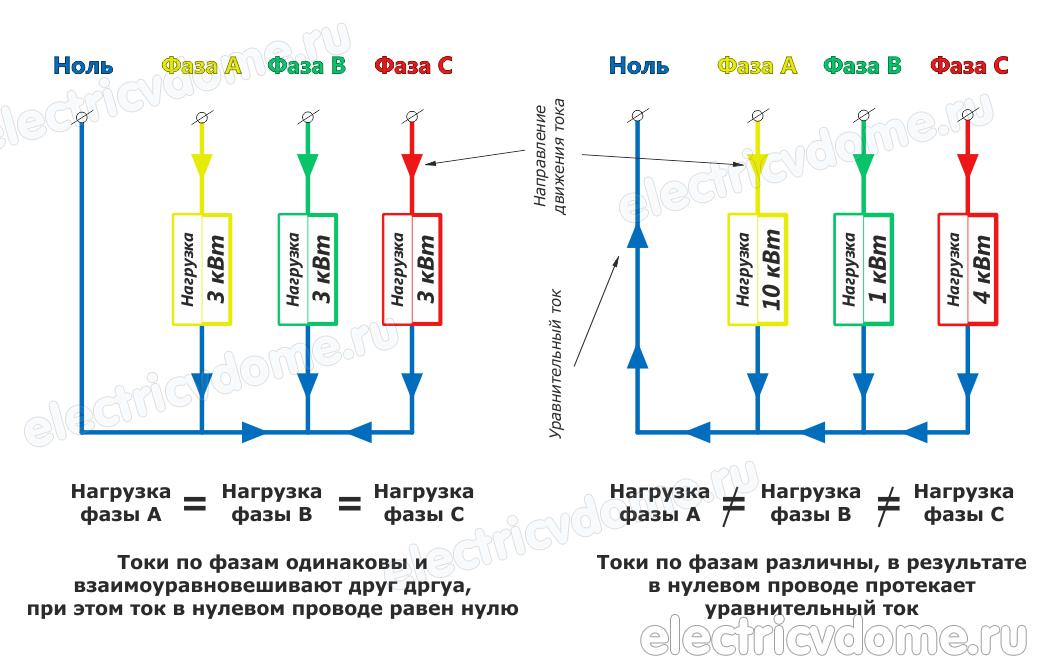

как возникает перекос фаз

При этом в проводах происходит падение напряжения, в результате чего фазное напряжение может понизиться до 170-180В, а на нулевом проводнике оно может достигать 20-30В.

Устранить такую неисправность невозможно, для этого необходимо менять линии электропередач, поэтому в подобных ситуациях рекомендуется установить стабилизатор.

Важно! Пониженное напряжение так же может привести к выходу из строя электроприборов, особенно имеющих электродвигатели — холодильники, стиральные машины или кондиционеры.

Вывод

Существует ряд причин, почему на нулевом проводе появляется напряжение:

  • плохой контакт или обрыв нейтрали;
  • питающего кабеля недостаточного сечения;
  • неравномерного распределения нагрузки по фазам;
  • большой протяжённости линии и однофазной нагрузки;
  • короткого замыкания между фазным и нейтральным проводами.

В большинстве случаев такая ситуация является аварийной и требует немедленного отключения питания.
