Почему гудит автомат в щитке

В каждом электрощитке обязательно устанавливаются автоматические выключатели. Исправные аппараты при работе не издают никаких звуков, но иногда из щита начинают доноситься различные звуки — гул и треск, а ещё он может начать нагреваться. В чём причина треска и почему гудит автомат в щитке? Необходимо срочно заменить защитное устройство или это необходимо сделать только в том случае, если шум мешает жителям дома?

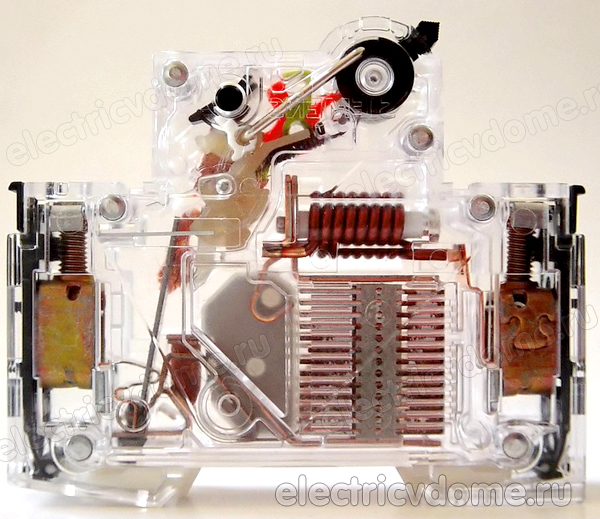

что делать если гудит автоматический выключатель_chto delat esli gudit avtomat

Причины. Что издает странные звуки?

Если автомат подключён к сети, но при этом ток, протекающий через него невелик, звуки из него практически не слышны. Причиной того, почему гудит автомат в щитке при нагрузке, являются особенности конструкции устройства.

Гудит автоматический выключатель

Гудеть автомат в щитке может только из-за электромагнитного расцепителя, защищающего линию от короткого замыкания. Он состоит из электромагнита с подвижным сердечником. Катушка расцепителя включена последовательно с контактами аппарата и при превышении тока над уставкой защиты подвижная часть соленоида притягивается к неподвижной, что приводит к отключению автомата.

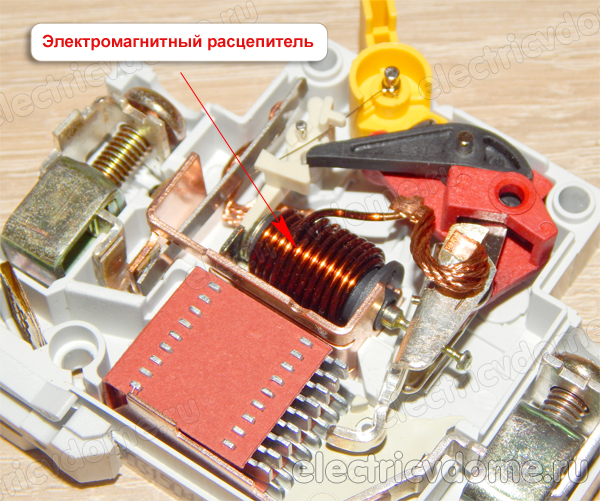

почему гудит автомат в щитке_pochemu gudit avtomat v shchitke

Причина того, почему гудит автомат в щитке под нагрузкой, заключается в том, что ток в сети переменный с частотой 50 Гц. Это вызывает колебания катушки и сердечника аналогично гудению сетевых трансформаторов.

В полностью исправном аппарате амплитуда колебаний незначительная и шум практически не слышен, но в течение срока службы устройства крепление расцепителя может ослабнуть и величина колебаний и звук увеличиваются. Это делает его более заметным, особенно при силе тока, близкой к номинальному току автомата.

Автомат трещит под нагрузкой

Треск, который слышен из аппарата, всегда свидетельствует о наличии искр. Чаще всего они возникают при износе подвижного и неподвижного контактов или клемм в месте подключения проводов.

Если в исправном аппарате все места соединений плотно прилегают друг к другу, то при подгорании клемм подключения или контактной группы электрический ток проходит через копоть, воздушный промежуток или точечное касание токопроводящих элементов.

трещит автоматический выключатель_treshchit avtomaticheskij vyklyuchatel

Протекание тока через повреждённые места всегда сопровождается нагревом и дальнейшим разрушением соединений и если этот процесс зайдёт достаточно далеко, то к нему добавляются искры и сопровождающий их треск.

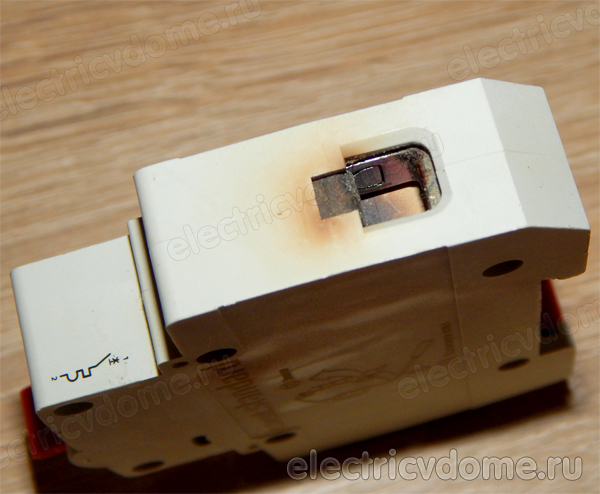

плохой контакт на клемме_plohoj kontakt na klemme

Поэтому такой звук свидетельствует о необходимости немедленного отключения и замены автоматического выключателя. В противном случае возможен не только выход устройства из строя, но и его возгорание и разрушение всего электрощитка.

Причины нагрева

Любой автоматический выключатель нагревается во время работы. Причина этого явления — встроенная тепловая защита, отключающая автомат при перегрузке.

Действующим элементом этого расцепителя является биметаллическая пластинка, которая изгибается при нагреве. Конец пластины давит на механизм выключателя, что приводит к срабатыванию защиты.

Нагрев теплового расцепителя происходит при протекании по нему электрического тока, из-за чего автомат всегда немного теплее окружающей среды, однако его температура не должна превышать 60-70°С.

Если корпус аппарата нагрет выше допустимой температуры и при этом происходит частое отключение устройства без превышения нагрузки на линии, то причиной перегрева, скорее всего, является плохой контакт подключённых проводов в клеммах устройства.

Что делать если гудит, трещит или греется автоматический выключатель

Гул, треск, перегрев или частое отключение аппарата свидетельствуют о различных неисправностях, которые нужно устранить или заменить сам автомат. Необходимые действия при этом зависят от конкретных проявлений неисправности.

Гул в корпусе

Чаще всего эта проблема не требует каких-либо действий, особенно если автоматический выключатель находится в нежилом помещении. Причиной, почему гудит автомат, являются ослабшие крепления деталей электромагнитного расцепителя, что не влияет на защитные свойства устройства.

гудит автомат в щитке под нагрузкой_gudit avtomat v shchitke pod nagruzkoj

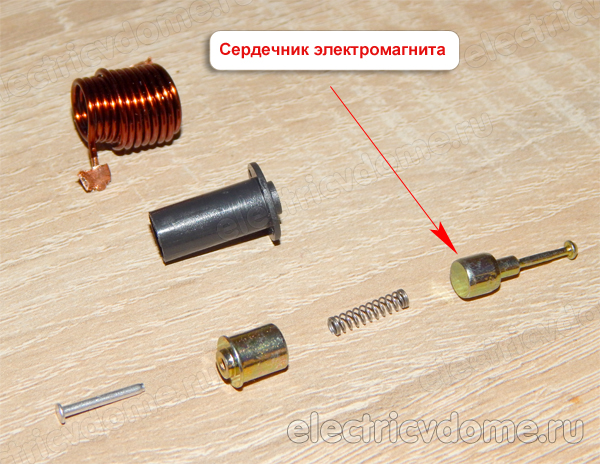

электромагнитный расцепитель автомата_elektromagnitnyj rascepitel avtomata

Если звук, раздающийся из корпуса, мешает спать или слушать телевизор, то устройство необходимо заменить. Ремонт в данной ситуации возможен только при разборке корпуса, что не предусмотрено фирмами-производителями.

Треск при работе

Этот звук указывает на плохой контакт между контактами или в клеммах. Для определения места неисправности нужно осмотреть клеммы и провода. В данной ситуации возможны два варианта:

  • Клеммы не оплавились, изоляция проводов без изменений. В этом случае треск вызывают изношенные контакты контактной группы, заменить или отремонтировать их невозможно и автоматический выключатель необходимо заменить.
  • Потемнел или оплавился пластик возле одной из клемм, изоляция провода так же обгорела или потемнела. Такие признаки указывают на плохой контакт и(или) плохо зажатые провода. Скорее всего, аппарат придётся заменить, но перед тем, как поменять автомат в щитке, проблему можно попробовать решить путём удаления повреждённого участка провода и повторного подключения его к автомату. После ремонта следует периодически наблюдать за аппаратом и заменить его при первых признаках подгорания клемм.

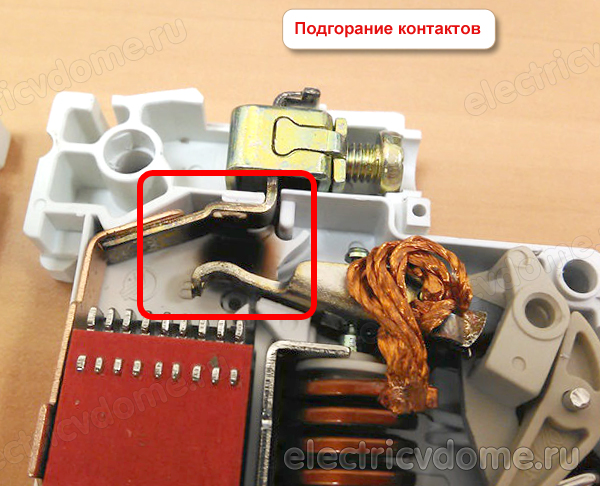

подгорание контактов внутри автомата_podgoranie kontaktov

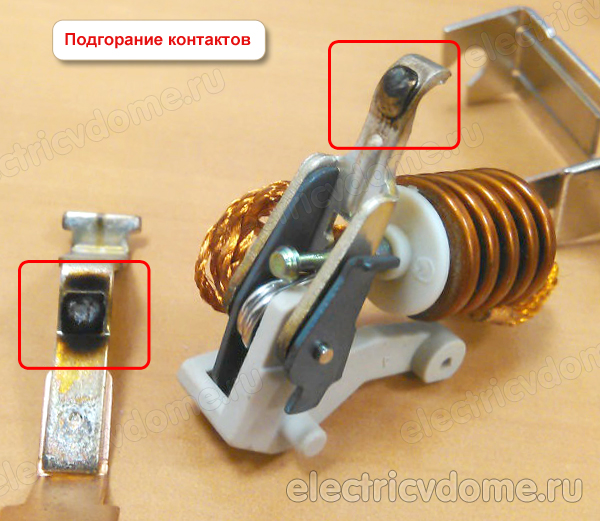

автомат трещит под нагрузкой_avtomat treshchit pod nagruzkoj

Информация! Треск и перегрев могут сопровождаться запахом дыма или горелой пластмассы.

Перегрев корпуса или частое отключение защиты

Такая ситуация так же может возникать при плохом контакте внутри устройства или в клеммнике, однако место перегрева не всегда можно определить по состоянию изоляции.

В этом случае неисправную клемму можно определить на ощупь, по температуре оболочки проводов. Изоляция возле ослабленного подключения теплее остальных и эту клемму необходимо дополнительно зажать отвёрткой.

Вывод

Причиной того, почему гудит автомат в щитке, а так же греется или трещит, может быть серьёзная неисправность устройства и игнорирование этих проблем может привести к выходу аппарата из строя и даже к его возгоранию и даже пожару.

Поэтому при появлении необычных звуков или запахов необходимо произвести тщательный осмотр устройства и принять решение о возможности его дальнейшей эксплуатации.
