Основные виды трёхфазных розеток и вилок

Трехфазные розетки и вилки встречается в основном в домах с электрическими плитами советской застройки второй половины двадцатого века. Но когда речь идёт о профессиональном оборудовании, силовых электромоторах или нагревателях, станках и технике использующих в работе три фазы различают множество разновидностей устройств используемых для их подключения. Какую трехфазную розетку выбрать
В повседневной жизни обыватель редко сталкивается с необходимостью получать от сети напряжение 380 вольт, которое образуется в результате сдвига синусоиды на одну треть в каждой из трёх фаз по 220 вольт, в результате чего получают указанное значение.
На самом деле, в каждый многоквартирный дом и жилой массив подведено указанное напряжение. Так что, где бы ни находился потребитель – если там есть электричество, значит, то велика вероятность, что там есть три фазы и возможность подключения к сетям 380 вольт.

Устройство трёхфазной сети

Каждая розетка 380в состоит, как минимум из 4 контактов: к ней подходит три фазных провода и один нулевой. Напряжение между фазами составляет 380 вольт. Напряжение 220В получается если мерить его между любой из фаз и нолем. Каждая из фаз способна нести нагрузку не менее, чем в три с половиной тысячи ватт, а соединённые вместе они могут обеспечить питанием нагрузку до десяти с половиной киловатт и больше, в зависимости от необходимости.

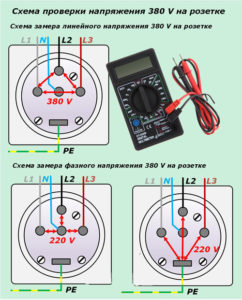

Схема измерения линейного и фазного напряжения

В каждой из трёх фаз, по сравнению с предыдущей, присутствует перемещение синусоиды на показатель равный одной трети периода, что в сумме даёт общую синусоиду напряжения 380 вольт. Как пользоваться мультиметром для измерения напряжения обязательно прочитайте статью на нашем сайте.

Подобные показатели необходимы, в первую очередь, для подачи питания на электродвигатели, которые могут применяться в самых разных областях. Очевидные примеры такого применения: лебедки, поднимающие и опускающие лифтовые кабины; токарные и другие станки; системы вентиляции и многое другое.

Важно знать: 3 х фазная розетка может, при необходимости, использоваться для получения однофазного тока напряжением 220 вольт. Для этого необходимо на вилке, подключаемой к ней, подсоединить два контакта: ноль и любую из трёх фаз. Таким образом, будет получено необходимое напряжение.

Области применения

Главными областями применения трёхфазных разъёмов остаются промышленные и строительные объекты. Практически все сварочные аппараты, смесители, промышленные перфораторы, помпы и насосы, применяемые на крупных объектах, имеют рабочее напряжение 380 вольт.

Одна 3 х фазная розетка, если речь идёт о силовом варианте, способна обеспечивать до 63 ампер нагрузки. И конечно она не идёт ни в какое сравнение с обычной сетью 220 вольт. А при необходимости прогрева бетонной стяжки 380 вольт не имеет альтернативы.

Однако в повседневной жизни такое напряжение применяется не меньше, особенно если речь идёт про частный дом. Мотор на въездных воротах, насос, котёл, электрическая плита – все они могут быть рассчитаны на сеть 380 вольт. Именно поэтому трёхфазную сеть стараются протянуть в каждый дом. Как смонтировать вводной щит читайте статью на нашем сайте. Пользоваться сетью 380 вольт или нет – зависит от каждого конкретного случая. Но быть она должна. А если есть трёхфазная сеть – должны быть и разъёмы для неё.

Основные виды трехфазных розеток

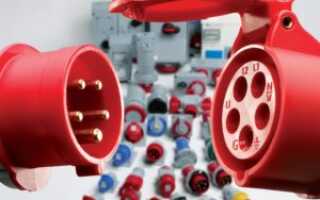

Трехфазные розетки и вилки бывают самых разных видов и форм, ниже перечислены основные из возможных вариантов, которые встречаются повсеместно:

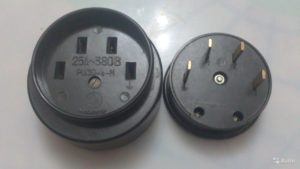

  • Комплект из розетки и вилки для подключения электроплиты. РВ-РШ. Состоит из накладной стеновой розетки и вилки, с четырьмя латунными клеммами, включающими в себя три фазных канала по 16 ампер и общий ноль;
    Розетка РШ-ВШ
  • Стационарные розетки, в исполнении на четыре и на пять контактов, где пятый контакт предназначен для заземляющего провода. Поставляется в обычном, влагозащитном и герметичном исполнении. Являются накладными элементами, требующими монтажа на несущие поверхности. Для этого вида розеток промышленность выпускает специальные силовые вилки, снабженные соответствующим количеством контактов;

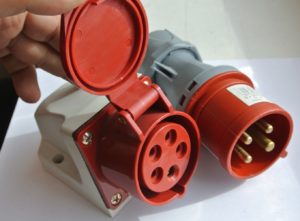

    Трехфазная розетка с пятью контактами

Обратите внимание: розетка на 380 вольт является объектом повышенной опасности, поэтому любые подключения к ней должны выполняться специалистами, всё подключаемое оборудование лучше всего заземлять, а на линию подводящую питание к розетке необходимо поставить дополнительное оборудование, для защиты конечного потребителя от поражения током, например дифференциальный автомат.

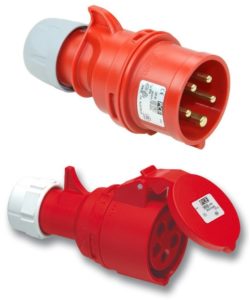

  • Переносная силовая розетка находит своё применение на объектах, где необходимо кратковременно обеспечить подачу энергии. Чаще всего используется при строительных работах. Различают розетки двух уровней влагозащиты: зашита от брызг IP44 и розетка с усиленной до IP67 влагозащитой. Такая розетка способна выдержать кратковременное погружение под воду и представляет собой набор из розетки и вилки, где все соединения герметичны, что достигается при помощи резиновых уплотнителей;

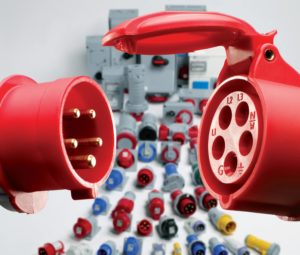

    Трехфазная переносная розетка
  • Стационарная розетка на 380 вольт скрытого типа установки, устанавливается в местах постоянного пользования, отличительной особенностью таких розеток является то, что они монтируются в специальные монтажные короба или в силовые щиты, при этом механизм розетки спрятан внутри базовой поверхности, на которую она установлена. Различают розетки на четыре и на пять контактов;
    3з фазная стационарная розетка ССИ-125
  • Усиленные розетки, способные выдерживать нагрузку до 63 Ампер, контакты которых выполнены с необходимым запасом прочности. Используются при крупных производствах и для техники требующей указанную силу тока. Имеют обязательное заземление. Могут иметь исполнение с уровнем влагозащиты IP67. Как правило, являются стационарными;
  • Двойные и тройные розетки, называемые двух и трёх лучевыми. Используются для подключения нескольких потребителей на один канал;
  • Каучуковые розетки и вилки российского производства на 32 ампера, выполненные в соответствии с ГОСТОМ и имеющие сертификаты качества.

Суммируя вышесказанное можно заключить, что розетка на 380 вольт поставляется в следующих исполнениях: настенные – накладные и встраиваемые; переносные – одно, двух, трёх лучевые; с индексами влагозащиты IP 20, IP44 и IP67; на 16, 32, и 63 ампера предельно допустимой силы тока.
Краткий обзор розеток видео обязательно смотрите ниже:

Заключение

Важно понимать, что проводить любые работы связанные с риском поражения электрическим током, имеет право только персонал, прошедший обучение, сдавший нормативы по технике безопасности, и работающий в соответствии с нарядом на работы.

Указанный специалист должен быть укомплектован всем необходимым для работы, иметь специальные одежду и инструмент, кроме того, работы проводятся в составе бригады, состоящей из нескольких человек.

Только так можно быть полностью уверенным в безопасности проводимых работ. Не имея всего вышеперечисленного, категорически запрещается приближаться к объектам под напряжением и самостоятельно проводить электротехнические работы, нарушая данное правило, вы полностью перекладываете на себя всю ответственность за возможные последствия. Поэтому ни при каких обстоятельствах не проводите данные работы самостоятельно.
