Нужен ли дифавтомат на варочную панель

Когда-то для приготовления пищи использовался очаг, позже газовая плита, сейчас всё большую популярность приобретают электроплиты. Такие электроприборы подключаются к сети через выделенную линию через отдельный автомат.

Однако кроме автоматических выключателей для защиты людей и проводов могут использоваться и другие защитные приборы, один из которых дифференциальный автомат, стоимость которого намного выше обычного выключателя. Поэтому возникает закономерный вопрос — нужен ли дифавтомат на варочную панель.

Выбор автомата

Дифавтомат кроме защиты от поражения электрическим током выполняет функции автоматического выключателя, поэтому его выбор производится аналогично обычному автомату, основная задача которого защита кабеля, по которому подаётся напряжение на варочную панель.

Установка автомата с неправильными параметрами может привести к тому, что он не сможет защитить линию от перегрузки или короткого замыкания или он будет отключаться во время приготовления пищи.

От чего зависит выбор автомата

Основными параметрами автоматического выключателя являются уставка и количество полюсов. Они зависят, прежде всего, от мощности варочной поверхности.

Выбор уставки автомата производится в два этапа:

  1. Расчёт сечения кабеля. Определяется мощностью варочной поверхности.
  2. Выбор номинала автомата. Этот параметр выбирается из ряда стандартных значений и должен быть больше максимального тока потребления электроплиты, но меньше номинального тока подходящего кабеля.

Номинальный ток дифавтомата для варочной панели определяется аналогичным образом. Кроме уставки, значение имеет количество полюсов автоматического выключателя. В однофазной сети достаточно однополюсного автомата, в трёхфазной устанавливается трёхполюсный выключатель.

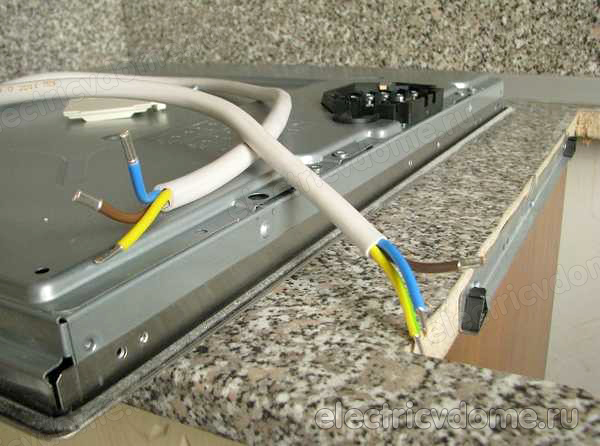

сечение кабеля для электроплиты

Информация! Для нагревательных приборов, электроплит и духовок выбираются автоматические выключатели с времятоковой характеристикой «В». В таких устройствах уставка максимальной защиты превышает номинальный ток автомата в 3-5 раз.

Какой автомат ставить на варочную панель

Кроме номинального тока при выборе автоматического выключателя или дифавтомата на варочную панель большое значение имеет времятоковая характеристика устройства. В бытовой электропроводке используются следующие типы автоматов, отличающиеся превышением уставки электромагнитного расцепителя над номинальным током защитного устройства:

  • «В» В этих приборах Iэм=3-5Iн.
  • «С» В устройствах с такой характеристикой Iэм=5-10Iн.
  • «D» Такие аппараты отличаются самой большой уставкой расцепителя Iэм=10-20Iн.

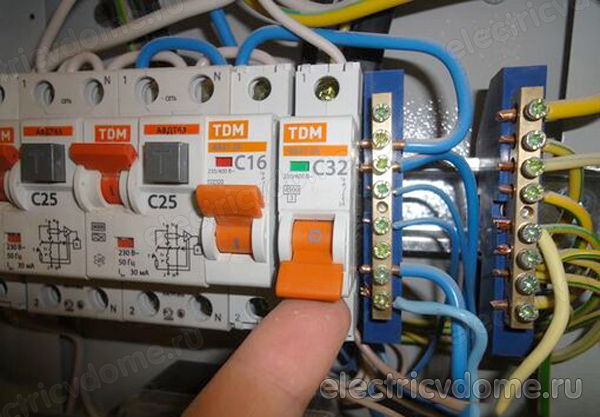

нужен ли дифавтомат на варочную панель

Для защиты нагревательных приборов, в том числе электроплит, используются автоматические выключатели типа «В». Такие устройства не имеют пускового тока, поэтому превышение тока в линии над номинальным возникает только в аварийных ситуациях.

Выбор кабеля для варочной панели

Сечение токопроводящей жилы при подключении варочной панели к однофазной линии производится исходя из номинального тока аппарата. Если панель присоединяется к трёхфазной сети, то сечение провода определяется по фазе, к которой подключены нагреватели максимальной мощности.

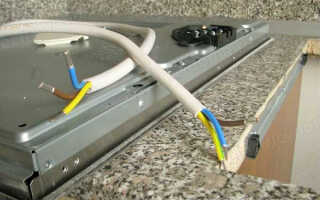

выбор кабеля для варочной панели

Выбор кабеля производится по таблице 1.3.6, находящейся в ПУЭ п.1.3.10. Допустимый ток кабеля должен быть равен или больше расчётного тока панели. При отсутствии этих данных на корпусе или паспорте устройства их можно вычислить исходя из мощности аппарата по формуле I(A)=Р(Вт)/220=4,5P(кВт).

Какой дифавтомат поставить на варочную панель

Дифференциальный автомат заменяет обычный автомат и УЗО, поэтому при выборе дифавтомата его номинальный ток и времятоковая характеристика определяются так же, как и параметры автоматического выключателя. Количество полюсов зависит от числа фаз линии — два полюса в однофазной сети и четыре в трёхфазной.

Мощность варочной панели Марка и сечение кабеля Дифавтомата
Номинальный ток Ток утечки
До 3,5 кВт ВВГнг 3х2,5 16 А 30 мА
До 5,5 кВт ВВГнг 3х4 25 А 30 мА
До 7,2 кВт ВВГнг 3х6 32 А 30 мА
До 8,2 кВт ВВГнг 3х10 40 А 30 мА

Зачем нужен дифавтомат

Дифавтомат не только защищает кабель от перегрузки. Вторая функция этого прибора — отключение линии при повреждении изоляции или прикосновении человека к элементам, находящимся под напряжение и появлении тока утечки.

Этот параметр одинаковый для большинства устройств дифзащиты, кроме противопожарных УЗО или устройств, используемых только для электропроводки ванной комнаты. Для варочной панели он составляет 30 мА, независимо от количества фаз и мощности устройства.

Кроме того, при незначительных повреждениях изоляции ток утечки между заземлённым корпусом и элементами, находящимися под напряжением, недостаточен для срабатывания автоматического выключателя. В этом случае возможен перегрев места повреждения и его возгорание, что может привести к пожару.

Что сказано в Правилах Устройства Электроустановок (ПУЭ)

Основным нормативным документом, регламентирующем использование дифференциальной защиты, является ПУЭ. Здесь в главе 7.1 находятся предписания и запреты, касающиеся бытовых электроприборов и проводки в жилых и административных зданиях и сооружениях.

В этом разделе в п.п. 7.1.71-7.1.86 содержатся особенности монтажа и подключения УЗО и АВДТ, из которых при подключении варочной панели используются следующие правила:

  • 7.1.71. Согласно этому пункту, монтаж устройств дифзащиты для электроприборов, которые подключаются к розеткам, является не обязательным, а только рекомендованным.
  • 7.1.72. Если из-за большой протяжённости кабелей и низкого сечения токопроводящей жилы есть вероятность того, что максимальная защита автоматического выключателя не сработает, использование УЗО или дифавтомата является обязательным. Это единственный пункт ПУЭ, предписывающий монтаж дифзащиты.
  • 7.1.75. Номинальный ток УЗО должен обеспечивать отключение питания даже при перегрузке линии. Следовательно, он должен быть равен или выше уставки вышестоящего автомата.
  • 7.1.76. Рекомендуется использовать приборы дифзащиты, одновременно выполняющие функцию автоматического выключателя. Запрещено устанавливать приборы дифзащиты в линиях без автоматического выключателя или предохранителей.
  • 7.1.79. Ток утечки УЗО должен быть не более 30 мА и к одному прибору допускается подключать несколько линий с отдельными автоматами на каждой из них. Монтаж УЗО для стационарных электроприборов и освещения не требуется.

Как видно из вышеперечисленных правил, установка прибора дифзащиты для электроплиты не является обязательной. Это связано с тем, что согласно п.7.1.36, в электропроводке должен присутствовать заземляющий проводник РЕ, которому подключаются переносные и стационарные электроприборы, а дифференциальная защита является дополнительной.

Однако использование такого аппарата повышает безопасность людей и может предотвратить пожар. Поэтому монтаж такого устройства необходим если не отдельно для варочной панели, то в электрощитке после вводного автомата. Это особенно важно при старой электропроводке, выполненной без заземления.

Подключение варочной панели

Какой дифавтомат поставить на варочную панель зависит не только от мощности аппарата, но и от числа фаз сети.

Однофазное подключение

Это самый простой вариант. Такая линия имеется в каждом доме и для однофазного подключения необходим кабель, в котором три жилы:

  • коричневая L — фаза;
  • синяя N — нейтраль;
  • желтозеленая РЕ — заземление.

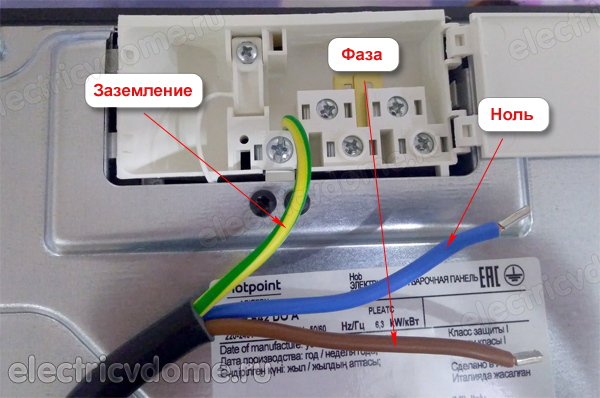

какой дифавтомат поставить на электроплиту

При подключении к сети 220В используется однофазный дифференциальный автомат или двухполюсный автоматический выключатель и однофазное УЗО, через которые проходят фазный и нулевой проводники. Заземление через коммутационные аппараты не проводится.

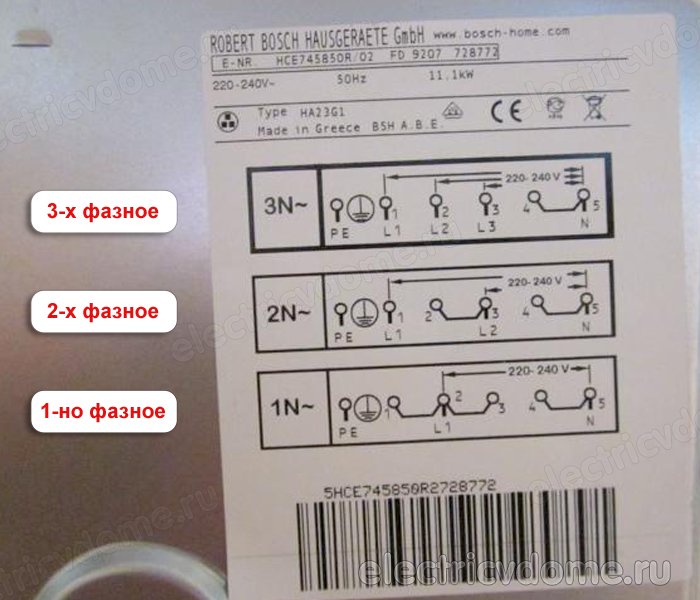

подключение варочной панели

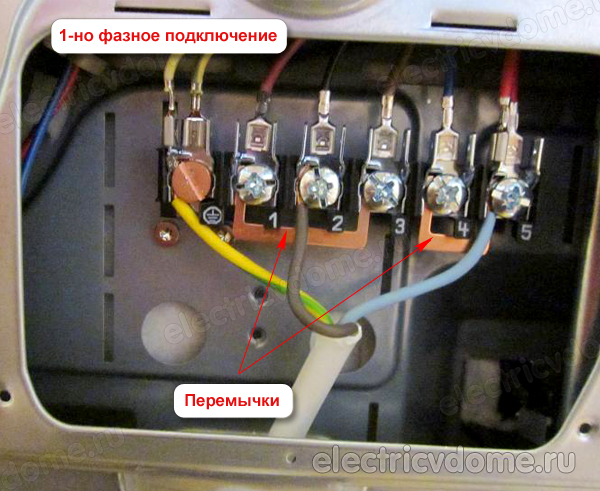

однофазное подключение варочной панели

Это запрещено ПУЭ п.1.7.145.

220 В с двумя фазами

Варочная панель один из самых мощных бытовых электроприборов, поэтому к ней необходимо проложить кабель большого сечения. Для уменьшения толщины проводов желательно разделить нагреватели электроплиты на группы и подключить к разным фазам.

При наличии в доме электрического бойлера целесообразно подвести к панели только две фазы и нейтраль, а все остальные электроприборы вместе с нагревателем желательно подключить к третьей фазе. Это необходимо для снижения величины тока, потребляемого всеми устройствами, и уменьшения сечения вводного кабеля.

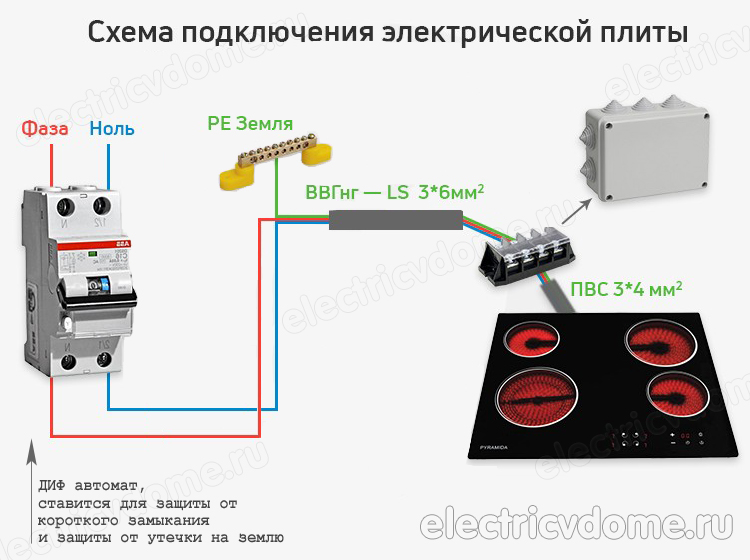

какой дифавтомат поставить на варочную панель

В данной схеме допускается устанавливать двухполюсный автомат, через каждый полюс которого будет проходить отдельная фаза, а нейтраль подключить напрямую, без защиты.

Модель УЗО или дифавтомат необходимо выбирать трёхфазную и, при монтаже, к одной из клемм L провод не подключается. Установка однофазного прибора дифзащиты приведёт к некорректной работе устройства и отсутствию защиты от поражения электрическим током.

Трёхфазное подключение

Такое подключение используется для максимального уменьшения потребляемого тока и для него необходим пятижильный кабель — три фазных L1, L2, L3, нейтраль N и заземление РЕ.

Для защиты используется комплект из трёхполюсного автомата и трёхфазного УЗО или трёхфазный дифференциальный автомат. К устройствам дифзащиты согласно маркировке на клеммах подключаются фазные провода и нейтраль. Заземляющий проводник подключается к шине заземления в электрощитке без защитных аппаратов и выключателей.

Схема подключения

Существуют различные схемы подключения варочных панелей. Выбор конкретного варианта зависит от используемой защитной аппаратуры.

Автомат + УЗО

Нужен ли дифавтомат на варочную панель, если это устройство стоит больше, чем комплект из обычного автоматического выключателя и УЗО?

Действительно, дифференциальный автомат устанавливается только при отсутствии свободного места в щитке. В остальных ситуациях используются два отдельных защитных прибора. Кроме меньшей цены достоинство такого комплекта заключается в том, что при срабатывании защиты сразу понятен тип неисправности — короткое замыкание или повреждение изоляции.

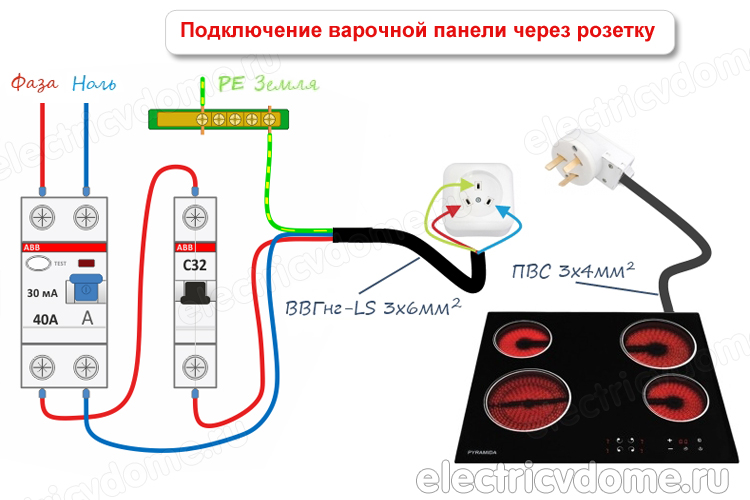

выбор дифференциального автомата для электроплиты

В схеме подключения варочной панели напряжение подаётся на верхние клеммы автоматического выключателя, а к нижним контактам автомата присоединяется УЗО.

К устройству дифзащиты питание подводится к клеммам, обозначенным «IN», а кабель, идущий к электроплите, присоединяется к контактам «OUT». При однофазном питании аппарата присоединение фазного и нейтрального провода производится к клеммам «L» и «N» соответственно, однако неправильное подключение не отразится на работе аппарата.

При установке трёхфазного УЗО маркировку контактов необходимо учитывать, иначе возможна неправильная работа прибора и ложные срабатывания при отсутствии тока утечки.

Дифавтомат

При недостатке места в электрощитке заменить монтаж автомата и УЗО на варочную панель можно одним прибором — дифференциальным автоматом. Питание к дифавтомату присоединяется к верхним клеммам, отмеченных буквами «IN», а отходящие провода присоединяются к клеммам, рядом с которыми имеется надпись «OUT».

Это защитное устройство можно установить не только при монтаже электрощита и прокладке кабелей, но и позже, для повышения безопасности жителей дома.

В этом случае производится отключение и демонтаж автоматического выключателя и установка на его место АВДТ, это особенно удобно сделать при однофазном подключении ранее установленной электроплиты.

Однофазный двухполюсный автомат и однофазный дифавтомат при монтаже на DIN-рейку занимают в электрощитке одинаковое место — два стандартных модуля или 35мм.

УЗО или дифавтомат на вводе

Это единственная ситуация, при которой монтаж устройства дифзащиты для электроплиты не требуется. Его функцию выполняет вводное УЗО или дифференциальный автомат.

Подключение вводного УЗО производится после вводного автомата и его номинальный ток должен быть равен или больше уставки автоматического выключателя, ток утечки этого прибора составляет 30мА.

Дифференциальный автомат устанавливается вместо вводного автоматического выключателя, поэтому его уставка и времятоковая характеристика определяются аналогично параметрам обычного автомата.

Вывод

Однозначный ответ на вопрос, нужен ли дифавтомат на варочную панель, дать нельзя. Это зависит от конкретной ситуации. В любом случае, несмотря на то, что в ПУЭ содержится не предписание, а только рекомендация установки одного из устройств дифзащиты, желательно именно АВДТ, монтаж одного из таких аппаратов может предотвратить поражение людей электрическим током.

Единственный выриант, при котором достаточно подключить только автоматический выключатель — это установка УЗО в электрощитке сразу после вводного автомата. В этом случае затрудняется поиск повреждённой изоляции, но это не влияет на безопасность людей.
