Можно ли заземление кинуть на ноль

Для повышения безопасности жильцов дома металлические корпуса электроприборов необходимо заземлять. Для этого в доме кроме фазного L и нулевого N проводов необходимо проложить заземляющий проводник РЕ, который, в свою очередь, подключается к контуру заземления.

Но может быть упростить конструкцию и соединить РЕ и N провода? В этой статье рассматривается вопрос, можно ли заземление кинуть на ноль и каковы последствия этих действий.

Что будет если перепутать ноль с землей

Для электроприборов, включённых в розетку, не имеет значение тип подключения — L-N или L-PE. В любом случае на клеммах аппарата будет стандартное напряжение. Однако, при подключении заземления розетки на ноль возможен ряд негативных последствий:

• Некорректная работа УЗО. Принцип работы этих защитных устройств состоит в постоянном сравнении токов, протекающих по нулевому и фазному проводникам. При подключении заземления вместо нейтрали или соединении этих клемм между собой в розетке и включении какого-либо электроприбора появляется ток утечки, что приведёт к срабатыванию защиты и отключении линии.

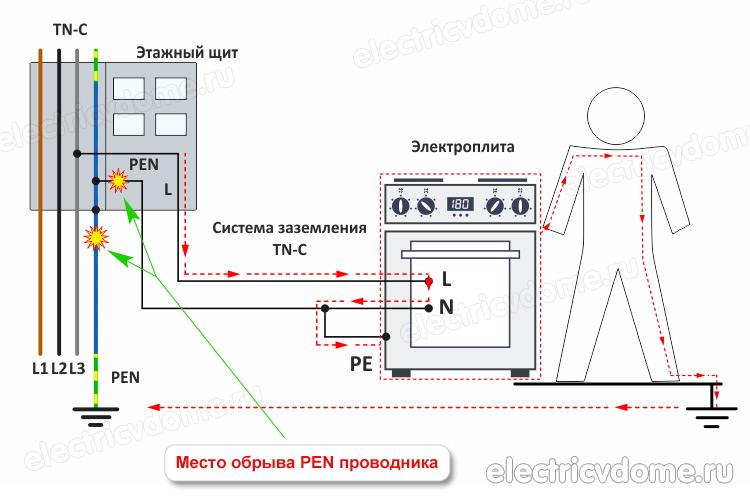

• Появляется опасность поражения электрическим током. При обрыве заземляющего проводника подключённого вместо нулевого на участке между розеткой и контуром заземления, он окажется через электроприбор присоединённым к фазному проводу. В результате на корпусах других заземлённых устройств появится сетевое напряжение.
• Разрушение контура заземления. При подключении заземляющего провода не к питающему трансформатору, а к отдельному контуру заземления через него начинает постоянно протекать электрический ток. Это приводит к быстрому выходу находящихся в земле частей контура из-за электрокоррозии.

Как отличить рабочий ноль и защитное заземление

В связи с негативными последствиями неправильного подключения нулевого и заземляющего проводников при проведении монтажных и ремонтных работ возникает необходимость отличить один провод от другого.

В отличие от фазного проводника измерение напряжения индикаторной отвёрткой не поможет, поэтому необходимо использовать другие, более сложные методы.

Цветовая маркировка проводов

Изоляция проводов, используемых при монтаже электропроводки, согласно ГОСТу 31947-2012 п.5.2.1.6 должна указывать на назначение этого проводника:

• коричневый, черный — фаза (L);
• синий — нейтраль (N);
• продольные жёлтые и зелёные полосы — заземление (РЕ).

Отключение заземляющего провода в щите

Это самый простой и надёжный способ, для которого достаточно иметь вольтметр или индикатор напряжения с двумя щупами:

1. 1. отключить питание линии вводным автоматическим выключателем;
2. 2. отсоединить заземляющие провода в электрощитке;
3. 3. обеспечить возможность безопасного проведения измерений на втором конце кабеля;
4. 4. подать питание включением вводного автомата;
5. 5. попарно измерить напряжение между всеми тремя концами кабеля.

Между нулевым и фазным проводами индикатор покажет наличие сетевого напряжения. Оставшийся провод является заземлением.

Использование устройств дифференциальной защиты

При наличии в схеме УЗО или дифавтомата проверить правильность монтажа можно при помощи этих приборов. Неправильное подключение проводов в розетке или соединение нуля и заземления приведёт к немедленному срабатыванию защиты:

1. 1. проверить исправность дифреле нажатием кнопки «ТЕСТ»;
2. 2. отключить УЗО;
3. 3. включить в розетку электроприбор или переносной светильник;
4. 4. включить УЗО.

При срабатывании защиты изменить подключение проводов и повторно проверить работу схемы.

Почему необходимо монтировать отдельный контур заземления

Существует два способа подключить корпус электрооборудование для защиты людей от поражения электрическим током.

Защитное зануление

Это подключение металлических частей к нейтральному проводу. При коротком замыкании между элементами, находящимися под напряжением, и занулённым корпусом происходит срабатывание автоматического выключателя и отключение питания. Недостатком защитного зануления является то, что в этом случае не происходит срабатывание дифференциальной защиты.

Кроме того, при обрыве нейтрального провода корпус электроприбора оказывается под напряжением. Такая ситуация возникает так же в случае залипание фазного контакта в автоматическом выключателе.

Заземление

Это соединение корпуса оборудования с отдельно проложенным проводником и специально изготовленными находящимися в земле металлоконструкциями. Такая система является более надёжной и в случае обрыва контура не приводит к появлению высокого напряжения.

Поэтому согласно ПУЭ п.7.1.36 и ГОСТ 12.1.030-81 ССБТ установка заземления является обязательной защитной мерой. Эти документы дают однозначный ответ на вопрос — можно ли заземление кинуть на ноль? Делать это категорически ЗАПРЕЩЕНО.

Соединять эти проводники допускается только при подключении здания к системе TN-C-S в электрощитке ДО вводного автомата, причём не допускается прижатие этих проводов одним зажимом.

Соединение ноля и заземления во вводном щитке

При обсуждении вопроса «можно ли заземление подключить к нулю» некоторые специалисты ссылаются на ПУЭ п.1.7.131, в котором разрешается совмещать нулевой провод N и нейтральный РЕ в объединённом проводнике PEN. Действительно, существует система заземления, при которой соединение этих проводников является обязательным.

Особенности системы электропитания TN-C-S

Питание жилых районов осуществляется при помощи понижающих трансформаторов с глухозаземлённой нейтралью. Это значит, что вторичные обмотки соединены по схеме «звезда», средняя точка которой соединена с контуром заземления без разрывов и выключателей.

Современные меры безопасности предусматривают пятипроводную схему электроснабжения TN-S — 3 фазных провода, ноль и заземление. Последние два проводника подключаются к нейтрали питающего трансформатора.

Перевод всех жилых зданий на эту схему питания предусматривает замену ранее использовавшейся четырёхпроводной системы TN-C и обойдётся достаточно дорого. Поэтому был разработан компромиссный вариант — система заземления TN-C-S.

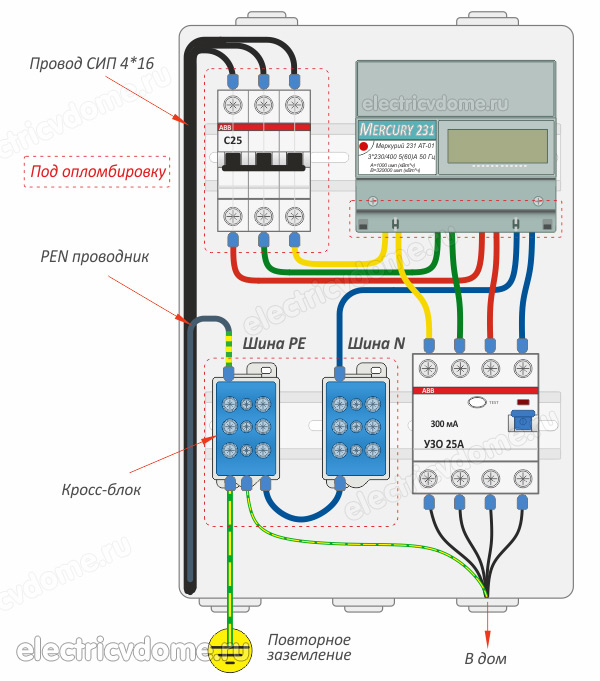

Её описание и технические требования указаны в ПУЭ п.п. 1.7.3, 1.7.131-135 и рис.1.7.3. Основной особенностью этого варианта электроснабжения является использование совмещённого проводника PEN на участке от питающего трансформатора до ввода в здание, где он разделяется на два провода — нейтраль N и заземление РЕ. В точке разделения согласно ПУЭ п.1.7.61 эти провода подлежат подключению к контуру заземления здания.

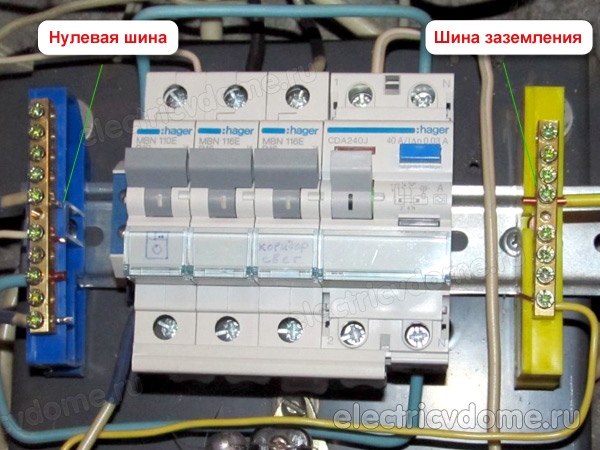

Зачем две шины, если они всё равно соединены

Само название системы заземления TN-C-S указывает на то, что нейтраль N и заземление PE объединены только на части линии. В здании они должны разделяться на отдельные провода. Это сделано из-за ряда причин:

• провод PEN, проложенный на участке от трансформатора до ввода в здание имеет большее сечение и реже выходит из строя, чем электропроводка, проложенная внутри здания;
• согласно ПУЭ п.1.7.145 заземляющий провод отключать нельзя, в то время как нейтральный проводник необходимо обязательно отключать при ремонте проводки и оборудования.

Где необходимо соединять ноль с землей

Правила Устройства Электроустановок в п.1.7.132 запрещают применять объединённый провод PEN в однофазных сетях, поэтому разделять его на РЕ и N проводники необходимо до преобразования трёхфазной линии в три однофазных. Так как почти все бытовые электроприборы питаются от однофазной сети, то именно такое напряжение подводится в квартиру.

Чтобы не нарушать требования этого документа подключение заземления на ноль производится во вводном щитке в здании. В многоэтажных домах разделение трёхфазной сети на однофазные производится в этажных щитках, однако соединять здесь ноль и заземление нежелательно из-за ненадёжного контакта электрощита с контуром заземления здания.

Зачем соединяются рабочий ноль и заземление

Соединение нулевого и заземляющего проводников в водном щитке с одновременным подключением к контуру заземления здания производится для повышения электробезопасности жителей дома без замены питающих здание кабелей и преобразования системы электроснабжения в TN-C-S.

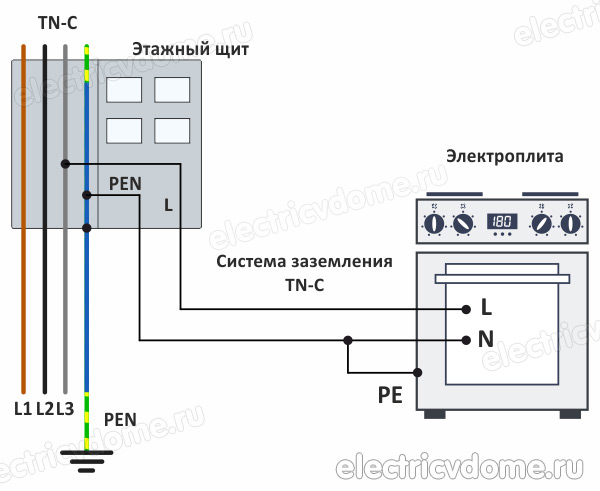

Если эту операцию не выполнять и подводить объединённый провод PEN к заземляющим контактам розеток, то электропитание будет осуществляться по схеме TN-C. В этом случае вместо защитного заземления фактически будет использоваться зануление, даже если этот проводник дополнительно заземлить в водном щитке.

Такая система защиты не обеспечивает необходимую безопасность людей из-за возможных обрывов и нарушения контакта в песте подключения проводов, используемых в электропроводке. При этом корпуса электроприборов окажутся подключёнными к фазному проводу.

Поэтому ответ на вопрос «соединять ли ноль с землей» зависит от количества проводов, подходящих к дому. При питании здания по четырёхпроводной схеме это необходимо делать в водном щитке, но если в линии имеется пятый провод, по которому дом подключён к контуру заземления подстанции, это делать запрещено согласно ПУЭ п.1.7.135.

Как нельзя организовывать заземление

Решая, можно ли заземление кинуть на ноль, неопытные электромонтёры совершают ряд ошибок и вместо прокладки отдельного провода к вводному щитку подключают заземление в другие места:

• Батарея отопления или водопровод. Раньше для прокладки этих коммуникаций использовались стальные трубы, сейчас они меняются на пластиковые, имеющие большое сопротивление. Кроме того, в местах соединений стальных труб имеется слой изоляции — пакля или фум-лента. Поэтому такое подключение не обеспечит необходимую безопасность и запрещено ПУЭ 1.7.123.
• Арматура и металлические части каркаса здания. Теоретически все стальные элементы сооружения должны быть соединены между собой, но на практике конкретный кусок арматуры может быть просто вмурован в бетон и не иметь связи с заземлением.
• Нейтральный проводник N. Это соединение автоматически превращает заземление в зануление, а систему питания из TN-C-S в TN-C со всеми недостатками этой схемы.

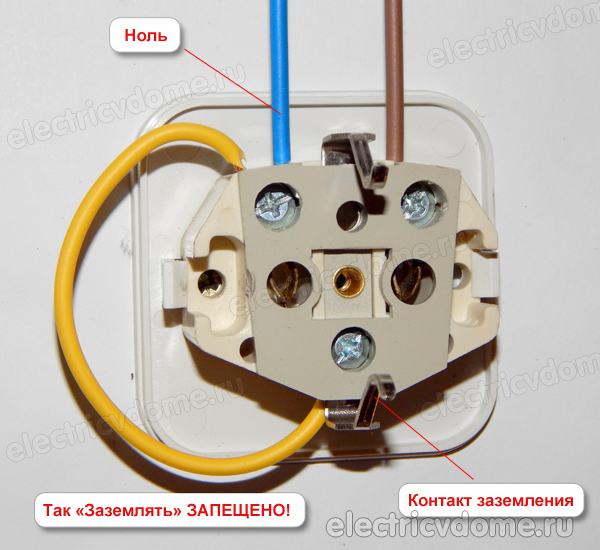

• Еще один вариант «неправильного» заземления – соединения нуля с заземлением в контактах розетки. Если при таком подключении пропадет контакт нулевого провода фаза через заземление попадет на корпус бытовой техники. Это грубейшая ошибка которую к сожалению допускают неопытные электрики. Заземление с нулем никогда не соединяется в розетках и распределительных коробках. Соединение нуля и заземления должно выполняться только ДО СЧЕТЧИКА.

Поэтому единственной альтернативой подключения заземляющего провода квартирной электропроводки к приходящему в здание PEN-проводнику во вводном щитке является его присоединение к специально изготовленному контуру заземления, который подлежит регулярным проверкам.
