Какой вводной автомат поставить на квартиру

Подвод электропитания к любой электросхеме производится через автомат и квартирная проводка не является исключением. Такой автоматический выключатель называется «вводной» и он используется для отключения всех электроприборов одновременно. Параметры такого устройства выбираются по определённым правилам и для надёжной защиты линии необходимо знать, какой вводной автомат поставить на квартиру.

Для чего нужен вводной автомат

По своему устройству автоматический выключатель, установленный на вводе в квартиру, ничем кроме мощности, не отличается от защитных устройств, подключенных к отдельным линиям или группам электроприборов.

Разница заключается в назначении этого прибора и месте его установки. Вводной автомат в квартиру может находиться не только во внутриквартирном щитке, но и подъездном электрощите.

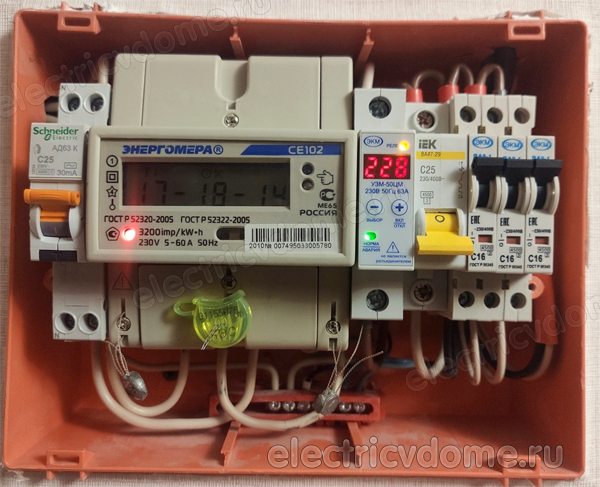

где установить вводной автоматический выключатель

Этот аппарат выполняет несколько функций:

  • Полное отключение электроэнергии в квартире. Это необходимо при ремонте электропроводки и электросчётчика. Согласно ПУЭ п.7.1.64 вводной автомат необходимо смонтировать до прибора учёта электроэнергии, однако он может дублироваться выключателем, находящимся в квартире после счётчика. В этом случае выключатель, расположенный в электрощитке, отключает только внутриквартирные сети.
  • Ограничение потребляемой мощности. Для предотвращения перегрузки понижающего трансформатора и перегрева кабелей электрокомпания ограничивает ток, потребляемый каждой отдельной квартирой. Эта операция производится путём установки в опломбированной коробке автомата с номинальным током, величина которого определяется различными нормативными документами и договором между поставщиком электроэнергии и владельцем квартиры.
  • Защита вводного кабеля от перегрева вследствие перегрузки или короткого замыкания. Это происходит при включении большого количества электроприборов в разные линии, даже если мощность каждого из устройств не превышает допустимую для автоматического выключателя линии. Для обеспечения селективности защиты номинальный ток автомата должен быть выше уставок защитных приборов, подключенных после него.

На сколько Ампер можно — нормативные документы

То, какой вводной автомат поставить на квартиру, определяется различными нормативными документами, один из которых ГОСТ 32395-2013 «Щитки распределительные для жилых зданий».

Здесь в п.Б.4 указано, что величина уставки вводного автомата составляет 50А при наличии в квартире электроплиты или 32А, если в квартире установлена газовая плита. Эта величина может уменьшаться по согласованию с потребителем.

Согласно СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа», сечение токопроводящей жилы подходящих проводов определяется расчётной нагрузкой, а уставка автомата должна быть ниже допустимого тока кабеля.

При этом провод определяется по ПУЭ п.3.1.10 т.3.1.4, а уставка автомата выбирается из стандартного ряда значений.

Номинал вводного автомата

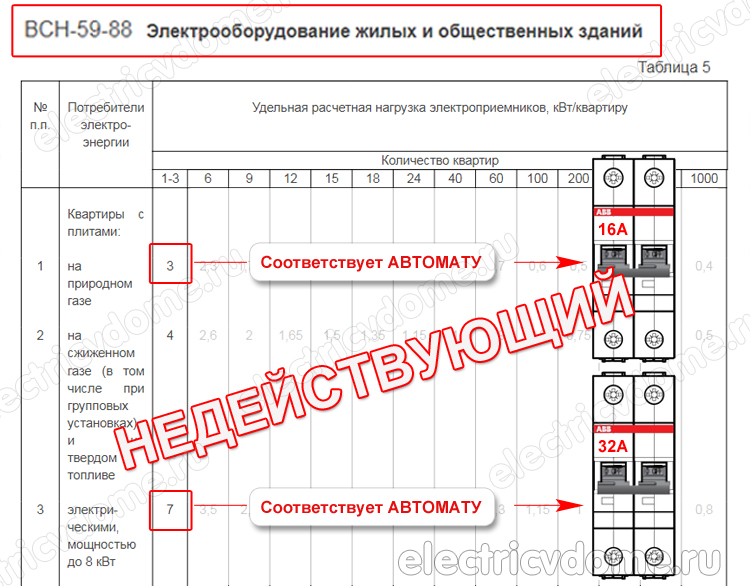

До 2003 года номинал автомата на вводе в квартиру определялся ВСН 59-88 «Электрооборудование жилых и общественных зданий». Номинальный ток вводного автомата, устанавливался на 16 А и выбирался он из расчета 3 кВт разрешенной мощности нагрузки.

как выбрать вводной автомат для квартиры

Этот документ был введён в действие ещё в 1989 году и не учитывал появление в быту электроприборов большой мощности, таких, как автоматические стиральные машины, кондиционеры, электрические бойлеры и другие.

В 2003 году были введены в действие СП 256.1325800.2016 «Электроустановки жилых и общественных зданий». Согласно этому документу разрешённая потребляемая мощность и номинал вводного автомата зависят от наличия в квартире электроплиты.

В квартире с электроплитой

Мощность этого электроприбора, в зависимости от модели, может достигать 7кВт, но чаще всего электроплита используется вместе с мультиваркой и микроволновой печью, поэтому для приготовления пищи многим семьям достаточно двухконфорочной индукционной плиты с током потребления 10А, что так же делает невозможным одновременное использование электроплиты и других электроприборов.

какой вводной автомат поставить на квартиру

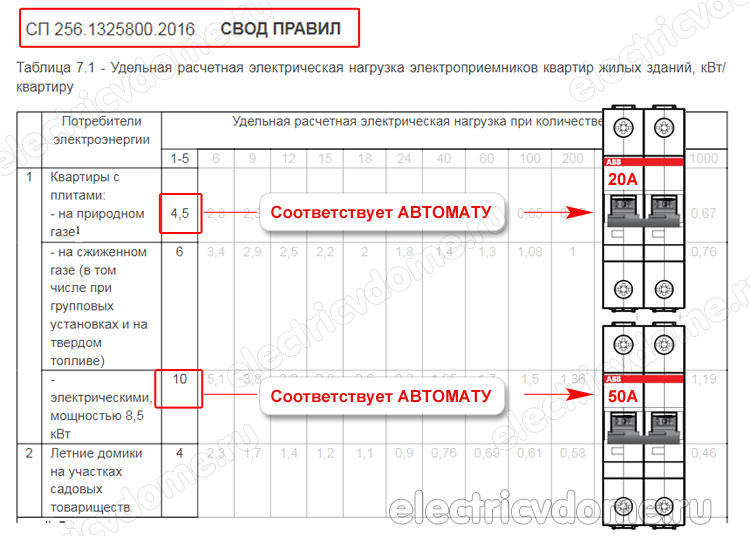

Поэтому СП 256.1325800.2016 в ттаблице 7.1 определяет необходимую мощность при отсутствии газовой плиты 10кВт или 45А. При ближайшем большем стандартном значении уставок автоматов 50А разрешённая мощность получается 11кВт.

В квартире с газовой плитой

При наличии газовой плиты необходимая мощность намного ниже. Поэтому СП 256.1325800.2016 в т.7.1 указывает необходимую электрическую мощность в квартирах без электроплит 4,5кВт или 20А. При стандартной уставке 25А разрешённая мощность получается 5,5кВт.

Эти данные дублируются в ГОСТ 32395-2013 «Щитки распределительные для жилых зданий» в приложении Б.4

Подключение вводного автомата

Кроме расчёта, на сколько ампер ставить вводной автомат, его необходимо правильно подключить. Неправильный монтаж приведёт к некорректной работе защиты.

Однополюсный или двухполюсный

В однофазной электропроводке напряжение относительно заземлённых конструкций присутствует только на фазном проводе и для отключения линии достаточно установить только однополюсный разъединитель.

Однако для вводного автомата одного полюса недостаточно, так как в аварийных ситуациях на нулевой клемме появляется напряжение и необходимо отключать оба проводника — нейтраль и фазу.

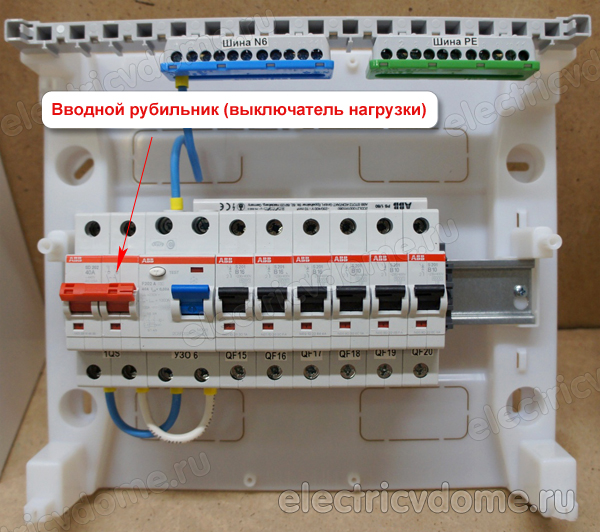

рубильник вместо автоматического выключателя

Такая ситуация возникает в разных случаях:

  • Обрыв нейтрали в подходящем кабеле. При этом по нулевому проводнику перестаёт протекать уравнительный ток и в сети появляется перекос фаз. При этом напряжение на клеммах розетки может колебаться от 0 до 380В, а на нейтральном контакте оно может достигать 220В.
  • Короткое замыкание между фазным и нулевым проводниками. Это чаще всего происходит в воздушных линиях электропередач. При обрыве из-за сильного ветра или гололёда нейтрального или фазного проводов может произойти короткое замыкание и в розетке вместо ноля появится вторая фаза.
  • Перекос фаз. При значительной длине ЛЭП, малом сечении проводов и неравномерном распределении потребителей по фазам происходит значительное падение напряжения и потенциал на нулевой клемме может достигать 20-30В, а в некоторых случаях и выше. Ремонт электропроводки в таких условиях невозможен и для него необходимо отключать оба провода.

Информация! При трёхфазной электропроводке подключается трёхполюсный вводной автомат, а четырёхполюсный разъединитель устанавливается на вводе в многоквартирный дом.

Установка перед счетчиком или после

Кроме количества полюсов при монтаже вводного автомата имеет значение место установки этого устройства. Существует два варианта расположения автоматического выключателя — до электросчётчика и после него, однако ПУЭ указывает, что этот защитный прибор должен быть подключён ДО прибора учёта.

Это необходимо для ремонта или замены счётчика, а так же отключения питания квартиры при неуплате счёта за потреблённую электроэнергию.

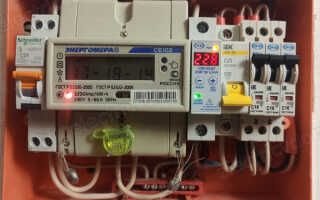

как подключить вводной автомат

Этот защитный прибор находится в опломбированном ящике и самовольная распломбировка приведёт к наложению штрафа инспектором электрокомпании

Однако при расположении электросчётчика в подъезде для отключения питания квартиры необходимо выходить на лестничную площадку, что занимает некоторое время, а в аварийных ситуациях, например при перекосе фаз, может быть дорога каждая секунда.

Поэтому в некоторых ситуациях может оказаться целесообразным установить два вводных автоматических выключателя:

  1. Вводной автомат в этажном щитке. Его параметры определяются сечением подходящего кабеля и разрешённой потребляемой мощностью.
  2. Выключатель нагрузки в квартирном щите. Уставка этого выключателя должна быть равна или выше номинального тока прибора защиты, находящегося в этажном щитке.

схема подключения вводного автомата

Согласно ПУЭ п.3.1.6 подходящий кабель рекомендуется присоединять к неподвижным контактам автомата, а фактически к верхним клеммам, но эта рекомендация соблюдается всеми грамотными электромонтёрами и является скорее правилом, упрощающим ремонт электропроводки и делающим его более безопасным.

Расчёт номинального тока вводного автомата

Перед тем, как выбрать вводной автомат для квартиры, необходимо рассчитать его номинальный ток. В тех случаях, когда этот параметр определяется электрокомпанией, устанавливается автоматический выключатель с заданной уставкой, однако при необходимости максимальную мощность можно увеличить.

Расчёт необходимой мощности

В квартире устанавливается большое количество электроприборов и для определения максимальной мощности необходимо составить список электроприборов, работающих одновременно. Например, это могут быть:

  • электроплита — 5кВт;
  • электрический бойлер — 2,2кВт;
  • стиральная машина-автомат — 2,2кВт;
  • микроволновая печь — 1,2кВт;
  • электрический чайник — 1,8кВт;
  • остальные электроприборы — 1кВт.

Всего общая потребляемая мощность составит 13,4 кВт и для этого достаточно подключить квартиру к однофазной сети 220 В. При наличии электроотопления 15 кВт для одновременной работы всех устройств необходимо 28,4кВт и желательно такую нагрузку присоединять к трёхфазной сети 380 В.

Для напряжения 220В

Необходимый номинальный ток для однофазной сети рассчитывается по формуле I(А)=P(Вт)/U(В)=Р(Вт)/220≈Р(кВт)х4,5 и, при мощности одновременно включаемых электроприборов 13,4 кВт необходимо подключить вводной автомат с уставкой I=13400/220=60 А.

Из ряда стандартных значений выбираем автомат с номинальным током 63 А, что обеспечит максимальную мощность 13,9 кВт.

Для напряжения 380В

Трёхфазное электропитание чаще всего используется при наличии электроотопления или, в частных домах, сауны с электроподогревом.

Такое оборудование увеличивает необходимую мощность до 28,4 кВт и для уменьшения тока нагрузку необходимо равномерно разделить по 3 фазам 28,4/3=9,46 кВт, однако надёжнее распределить электроприборы вручную.

У трёхфазного электрического котла потребление составит 5 кВт на каждую фазу, остальные приборы разделятся следующим образом:

  1. Фаза А. Электроплита 5 кВт, отопление 5 кВт, всего 10 кВт.
  2. Фаза В. Электрический бойлер 2,2 кВт и стиральная машина 2,2 кВт, отопление 5 кВт, всего 9,4 кВт.
  3. Фаза С. Микроволновка 1,2 кВт, электрочайник 1,8 кВт, другие электроприборы 1 кВт, отопление 5 кВт, всего 9 кВт.

Уставка автоматического выключателя выбирается по самой нагруженной фазе 10000/220=45 А.

Из стандартного ряда уставок выбираем ближайшее большее значение 50 А. Это обеспечит максимальную мощность одновременно включённых электроприборов 11 кВт для каждой фазы или общую мощность 33 кВт.

Вывод

От правильного расчёта защиты зависит безопасность жителей квартиры и всего дома, поэтому знать, какой вводной автомат поставить на квартиру, необходимо для определения параметров этого устройства.

Этот аппарат служит для защиты вводного кабеля от перегрузки и короткого замыкания, а так же используется для ограничения потребляемой мощности, поэтому его уставка определяется электрокомпанией, но при этом не может быть больше номинального тока подходящего провода.
