Где ставится вводной автомат — до счётчика или после

В советское время все бытовые электросчётчики были рассчитаны на ток до 5 А и учитывали электроэнергию по одной цене, независимо от времени суток.

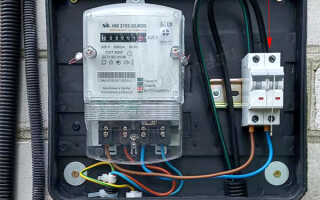

вводной автомат перед счетчиком

Сейчас их заменяют электронные приборы учёта электроэнергии, которые имеют много дополнительных функций и позволяют экономить на оплате за электричество за счёт включении мощных электроприборов в ночное время. При замене старого аппарата обычно устанавливается новый автоматический выключатель и при этом возникает вопрос, где ставить вводной автомат — до или после счетчика.

Можно ли перед счетчиком устанавливать автомат

Установка автомата перед счетчиком не только допускается, но и является обязательной согласно различным нормативным документам, а так же для обеспечения безопасности жильцов дома.

Что говорится в ПУЭ

Где вводной автомат ставится — до счётчика или после, определяется «библией» электромонтёров — Правилами Устройства Электроустановок. В этом документе в пункте 7.1.64 указано, что все приборы учёта должны иметь возможность замены без отключения электроэнергии остальным потребителям, поэтому перед ними должен находиться отключающее устройство, причём его необходимо устанавливать не в квартире, а в подъезде многоквартирного дома или во дворе частного.

ПУЭ 1.7.64 установка автомата перед счетчиком_PUE 7 1 64

Такое расположение коммутационного аппарата производится в двух целях:

  • выключение питания электропроводки в случае пожара;
  • отключение потребителей при отсутствии оплаты за электроэнергию.

Чаще всего по требованию электрокомпании выключатель нагрузки заменяется автоматическим выключателем. Это связано с использованием этого устройства в качестве ограничителя потребляемой мощности и установкой его в опломбированном ящике.

Важно! Самовольное снятие пломбы и замена автомата влечёт наложение штрафа инспектором электрокомпании.

Если перед электросчётчиком отсутствует защитное устройство, то согласно ПУЭ п.7.1.65 оно должно быть установлено после прибора учёта. При наличии нескольких отходящих линий допускается подключение отдельного автомата на каждую из них, без общего автоматического выключателя.

Защита от пожара

Кроме нормативных документов, устанавливать автомат перед электросчётчиком требует тот факт, что это такой же электроприбор, как и телевизор или микроволновка и внутри него возможно короткое замыкание.

В этом случае установленный перед прибором автомат отключит напряжение и предотвратит выход из строя вводного кабеля. Поэтому, несмотря на то, что допускается монтаж перед счётчиком любого коммутационного аппарата, желательно, чтобы это был автомат или предохранители.

Где должен быть установлен коммутационный аппарат?

Где ставится вводной автомат, отключающий питание в квартиру, указано в ПУЭ п.1.5.36. Согласно этому документу, расстояние между прибором учёта и коммутационным прибором не должно превышать 10 метров. Это необходимо для упрощения ремонта и замены счётчика и затруднения хищения электроэнергии — к более короткому кабелю сложнее скрытно присоединить «левый» провод.

Взаимное расположение электросчётчика и автомата регулируется так же ПУЭ п.7.1.63. Согласно нормам этого пункта правил электросчётчики желательно устанавливать в общем блоке с автоматами или предохранителями, как это было ещё в Советском Союзе.

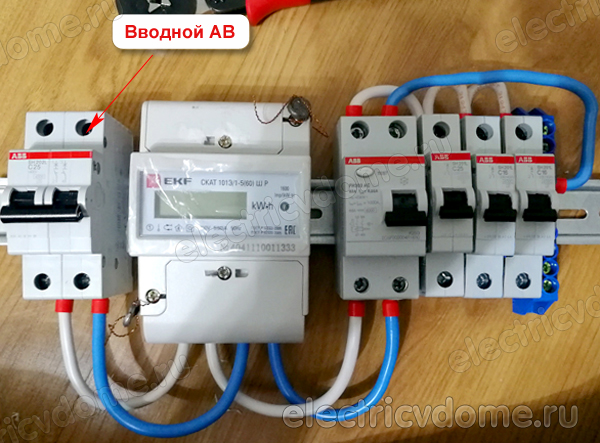

двухполюсный автомат перед прибором учета

Следовательно, оптимальное место для установки прибора учёта в многоквартирном доме специально для этого изготовленный ящик, находящийся на лестничной клетке, а в частном доме во дворе.

Однако возможность выполнить эти требования имеется не во всех квартирах. В некоторых домах квартиры расположены в длинном коридоре, а в других вводной щиток общий для квартир на нескольких этажа.

Встречаются и более «экзотические» варианты, а приборы учёта в этих зданиях либо изначально монтировались внутри квартир, либо были перенесены в них в 90-е годы для предотвращения хищения.

Несмотря на то, что в этих домах нарушаются нормы ПУЭ, как правило, электрокомпания не настаивает на переносе электросчётчика к автоматам, за исключением случаев реконструкции внутридомовой электропроводки.

Какой аппарат нужно ставить перед счетчиком

В нормативных документах отсутствуют указания на то, какое именно коммутационное устройство должно устанавливаться перед прибором учёта. В ПУЭ содержатся только требования к месту установки — не далее 10 метров и снаружи квартиры, а так же к количеству полюсов. Поэтому допускается монтаж любого аппарата, разрывающего все подходящие провода одновременно.

какой аппарат можно ставить перед счетчиком

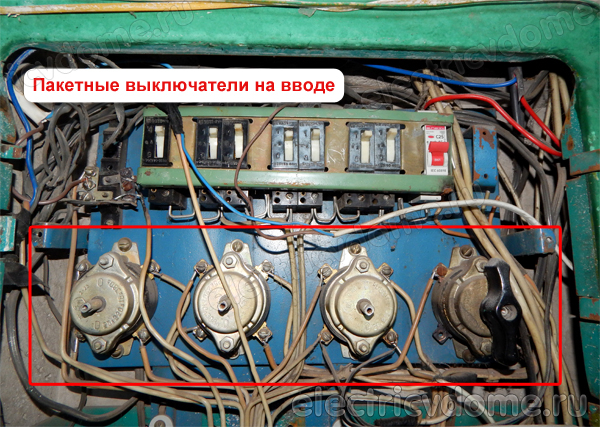

пакетный выключатель в этажном щите

Этим требованиям соответствуют:

  • автоматический выключатель, уставка которого соответствует номинальному току вводного кабеля;

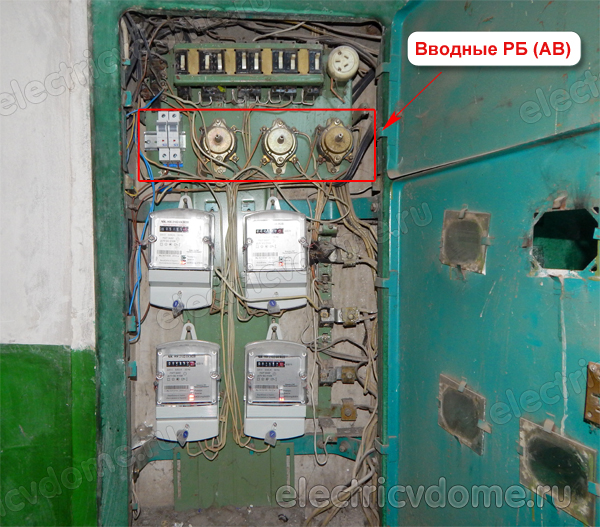

  • пакетный выключатель, применявшиеся в подъездных щитках в советское время;
  • выключатель нагрузки или рубильник;
  • другие виды коммутационных приборов.

Удобнее всего устанавливать модульный автомат. Этот прибор защищает подходящий кабель не только от перегрузки на линии, но и от замыкания в самом электросчётчике. Кроме того, такое расположение вводного автомата позволяет сэкономить место во внутриквартирном щитке.

Сколько полюсов должно быть в автоматическом выключателе

Количество полюсов в коммутационном приборе, расположенном перед счётчиком, определяется числом фаз в сети.

Однополюсный или двухполюсный автомат?

Независимо от того, где установлен вводной автомат — до или после счетчика, в однофазной сети он должен быть двухполюсным и отключать одновременно фазный и нулевой провода.

Это указано в ПУЭ п.7.1.21, где говорится, что при питании однофазных потребителей от трёхфазной сети нужно предусмотреть одновременное отключение обоих контактов. Это необходимо для защиты квартирных электроприборов от перенапряжения, возникающего при обрыве проводника N или PEN.

где ставится вводной автомат

Несмотря на то, что такое отключение можно произвести вручную, в данном пункте ПУЭ содержится рекомендация установить реле напряжения РН, отключающее питание линии при повышенном или пониженном напряжении.

Допускается так же использовать автоматы с дистанционным отключением в комплекте с реле максимального напряжения или подключать к такому реле электромагнитный пускатель, но такая схема чаще используется на промышленных предприятиях.

Совет! Установка реле напряжения позволяет использовать вместо более дорогого электромагнитного УЗО электронное.

Трехфазная электропроводка

В данной ситуации в качестве вводного коммутационного устройства необходимо использовать аппарат, отсоединяющий все фазы. Этого требуют сразу два пункта ПУЭ — 7.1.64 и 1.5.36. В этом документе указано, что для безопасного подключения и замены прибора учёта электроэнергии необходимо отключать все питающие фазы одновременно, следовательно, в трёхфазной сети необходимо установить трёхполюсный автомат.

Обязательное отключение нейтрали в данном случае не требуется, так как при исправном нулевом проводе опасное напряжение в нём отсутствует. Оно может появиться только при обрыве PEN или N проводника на участке между зданием и подстанцией, поэтому во вводном щитке в здание желательно установить четырёхполюсный автомат.

Вывод

В нормативных документах имеется четкое указание, где ставить вводной автомат — перед счетчиком (ДО него). Причем не обязательно чтобы это был автоматический выключатель. Любой коммутационный аппарат, включая выключатель нагрузки, пакетный выключатель, рубильник и т.п. вполне допустимы.

Также имеется требования, это монтаж коммутационного устройства перед прибором учёта не далее 10 метров снаружи квартиры.

Однако установка автоматического выключателя перед электросчётчиком позволяет сэкономить место в квартирном электрощитке и средства на приобретение дополнительного выключателя нагрузки, рубильника или пакетного выключателя.
