Где применяются диэлектрические галоши

Воздействие электрического тока на организм человека может привести к серьёзным травмам или даже к летальному исходу. Для защиты от высокого напряжения электромонтёры используют основные защитные средства, увеличить надёжность которых можно, применив дополнительные средства защиты, такие, как изолирующие коврики, подставки или обувь.

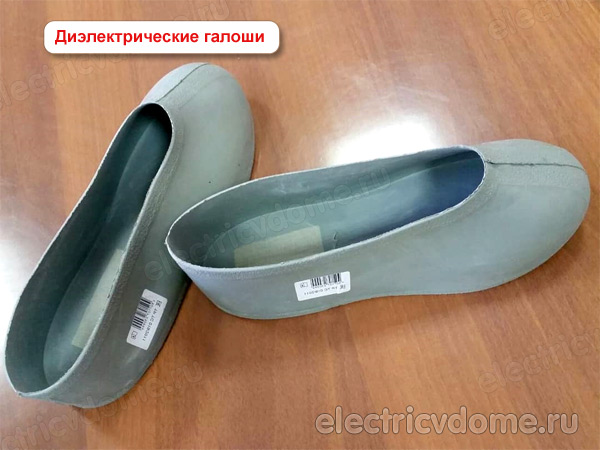

диэлектрические галоши где применяются

Одним из видов таких изделий являются диэлектрические галоши, которые изготавливаются из специальной диэлектрической резины, обладающей повышенными изоляционными свойствами.

Что такое диэлектрические галоши

Диэлектрические галоши — это дополнительное средство защиты в электроустановках до 1000 В, увеличивающее сопротивление электрическому току, который проходит по пути «рука(туловище, голова)-ноги» или «нога-нога». Эта обувь состоит из следующих компонентов:

  • Корпус. Изготавливается из резины или пластика бежевого или светло-серого цвета, имеющего повышенную диэлектрическую прочность.
  • Подошва. Имеет рифлёную поверхность, препятствующую падению работника на скользком полу.
  • Элементы, придающие жёсткость конструкции. Находятся в слое резины и расположены в носке и пятке галош.
  • Диэлектрическая подкладка. Приклеивается внутри изделия и служит для лучшей фиксации изделия на ноге.

Технические характеристики галош определяются ГОСТом 13385-78.

Чем отличаются диэлектрические боты от диэлектрических галош

Существуют разные виды диэлектрической обуви, отличающихся своими изоляционными свойствами, внешнему виду и области применения.

Внешний вид

Первое, чем отличаются диэлектрические боты от диэлектрических галош, это высотой верхнего края от поверхности земли. Как видно из названия, диэлектрические галоши похожи по форме на обычные чёрные галоши, которые использовались для защиты нижней части обуви от дождя и грязи.

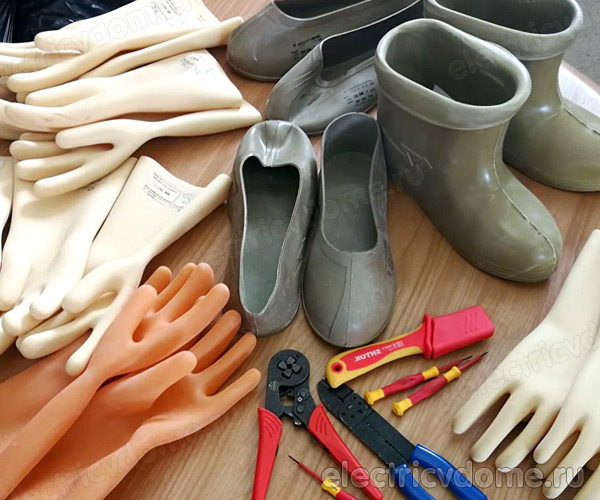

чем отличаются диэлектрические боты от диэлектрических галош

В отличие от них боты имеют высоту не менее 16 см, в верхней части этих изделий имеются отвороты, увеличивающие разрешённое напряжение и предохраняющие внутреннюю поверхность от попадания влаги.

Оба этих приспособления для отличия от обычных резиновых бот или галош изготавливаются из резины или пластика бежевого или серого цвета.

Маркировка

Отметки, нанесённые на обувь, указывают на допустимую величину напряжения электроустановок, в которых используются эти защитные средства:

  • Галоши. Эти изделия отмечаются меткой Эн, указывающей на сеть низкого (до 1000 В) напряжения. При более высоком напряжении диэлектрические галоши использовать запрещается.
  • Боты. На поверхности этой обуви имеется отметка Эв, что указывает на разрешение применять их в электроустановках высокого (выше 1000 В) напряжения. Так же допускается использовать их в сетях низкого напряжения.

На ботах и галошах, прошедших испытания в специализированной лаборатории, нанесен штамп с указанием наименования проверяющей организации, порядкового номера и даты следующей проверки.

Напряжение и виды электроустановок

Диэлектрические боты имеют лучшую защиту от влаги и высокого напряжения, поэтому они могут использоваться внутри помещений и в открытых распредустройствах и подстанциях любого напряжения. Галоши допускается применять только в закрытых от неблагоприятных погодных условий электроустановках, имеющих напряжение до 1 кВ.

Важно! Диэлектрические боты и галоши могут использоваться только в качестве дополнительного защитного средства, за исключением защиты от шагового напряжения.

В каких электроустановках применяют диэлектрические галоши

В качестве средства защиты в электроустановках диэлектрические галоши допускается использовать только при напряжении ниже 1 кВ.

Кроме того, из-за пониженной защищённости от влаги по сравнению с ботами эти изделия допускается применять только в условиях гарантированного отсутствия луж и сырости. Эти свойства определяют, в каких электроустановках применяют диэлектрические галоши.

Это внутрицеховые щитовые, распредустройства, а так же машзалы, в которых устанавливается большое количество электропанелей, конденсаторных батарей и другое низковольтное оборудование.

В этих электроустановках галоши используются как дополнительное защитное средство в сочетании с диэлектрическими перчатками и монтёрским инструментом с изолированными рукоятками.

Кроме того, диэлектрические галоши применяются для защиты от шагового напряжения, появляющегося при падении проводника, находящегося под напряжением, на пол или землю и невозможности отключения этого кабеля от сети.

Испытание диэлектрических галош

Эта операция проводится для проверки диэлектрической прочности и защитных свойств изделия. Порядок испытаний указан в п.п. 2.10.4, 2.11.7 и приложении 7 инструкции СО 153-34.03.603-2003.

Порядок испытаний

Для проверки целостности и изоляционных свойств галош они очищаются от загрязнений и пыли, внутрь наливается вода до высоты 15-20 мм от верхнего края и помещается один из электродов, второй электрод присоединяется к ванне с водой. Само изделие размещается горизонтально таким образом, чтобы уровень жидкости внутри и снаружи был одинаковым.

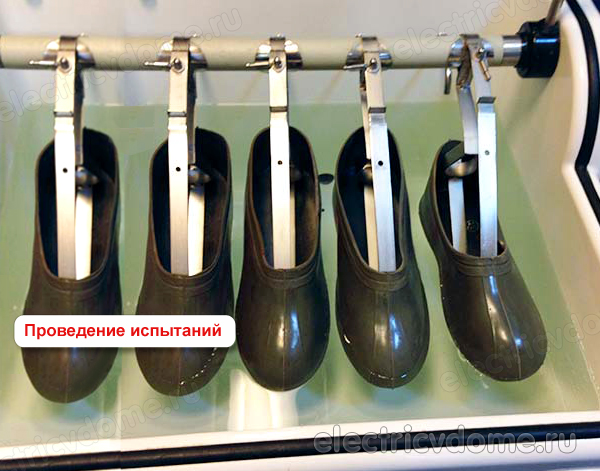

испытание диэлектрических галош

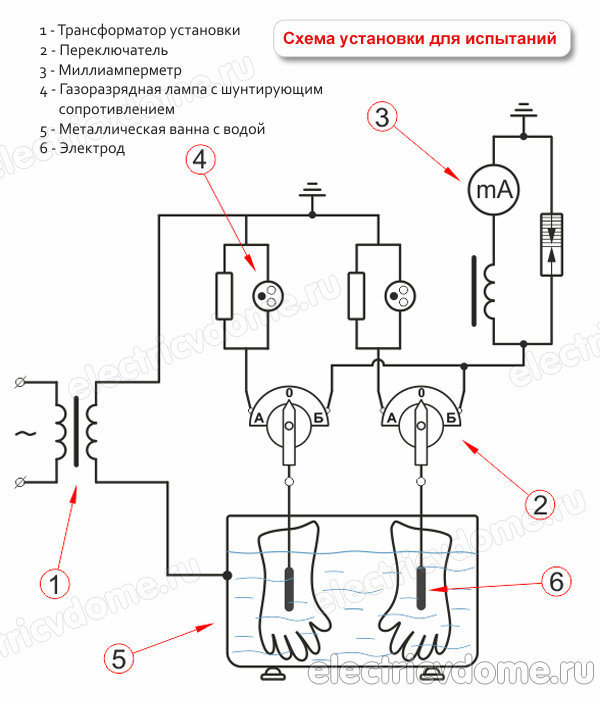

установка для испытаний диэлектрических средств защиты

Диэлектрические галоши испытываются в течение 60 секунд при напряжении 3500 Вольт. Ток через изделие при этом не должен превышать 2 мА.

Диэлектрические перчатки и боты испытываются по аналогичному методу. Результаты проверки записываются в специальный журнал, а на поверхности наносится штамп с указанием даты следующей проверки.

Важно! Если при установке в ванну намокнет верхний край изделия, то галоши необходимо перед продолжением проверки тщательно высушить.

Периодичность испытания и осмотров

Периодичность испытания диэлектрических галош составляет 1 раз в 12 месяцев. Дата следующей проверки, после которой использовать изделие запрещается, отмечена в штампе на поверхности галош.

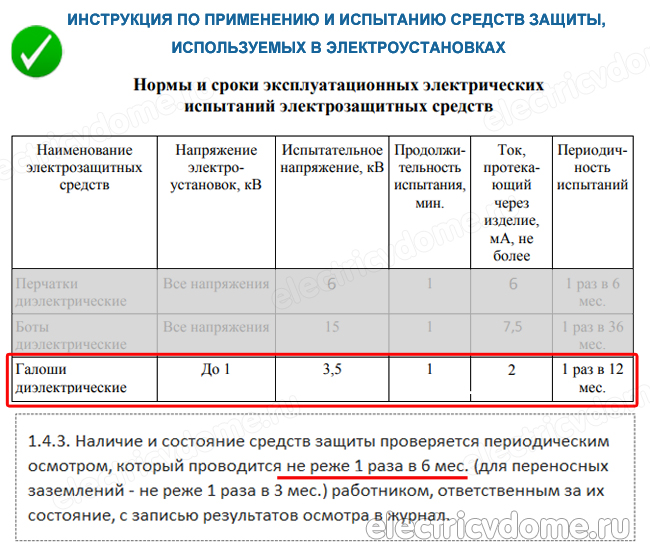

периодичность испытания диэлектрических галош

Кроме периодических испытаний повышенным напряжением галоши необходимо осматривать согласно утверждённому графику и перед каждым применением.

Правила использования

Существуют определённые правила эксплуатации и хранения диэлектрических галош, несоблюдение которых приводит к снижению защитных свойств и срока службы изделия.

Правила эксплуатации

В электрощитовой или распредустройстве должны быть диэлектрические галоши разных размеров, но в некоторых электрохозяйствах обходятся только одной парой защитной обуви. Галоши надеваются прямо на обычную сухую чистую обувь.

Диэлектрические галоши не предназначены для эксплуатации в условиях загрязнений маслом, нефтепродуктами, а так же при наличии луж на полу электрощитовой. Эти вещества разрушают материал, из которого изготовлены галоши, а влага уменьшает электрическое сопротивление обуви.

Осмотр диэлектрических галош

Перед надеванием необходимо произвести тщательный осмотр защитного средства. Особое внимание нужно уделить следующим моментам:

  1. Наличие штампа испытаний. На нём указывается дата следующей проверки, если этот срок прошёл галоши использовать нельзя.
  2. Механические повреждения. Трещины и царапины ухудшают защитные свойства обуви, поэтому при их наличии галоши следует отправить на повторную проверку. Сквозные отверстия делают обувь непригодной для эксплуатации.
  3. Загрязнения. Они могут скрывать повреждения и ухудшать изоляционные качества резины, поэтому при их обнаружении галоши следует отмыть, высушить и произвести повторный осмотр.
  4. Отслоение подкладки. Внутри обуви находится диэлектрическая подкладка, при её отслоении подкладка приклеивается водостойким клеем.

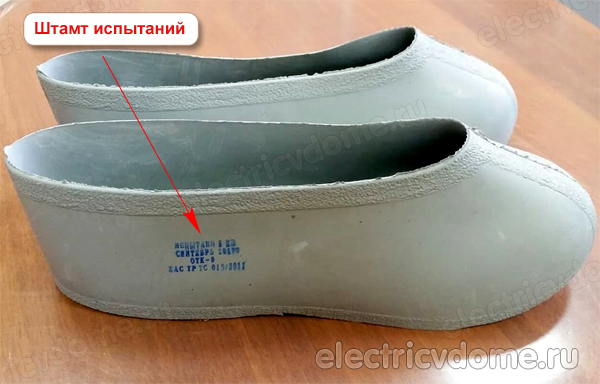

в каких электроустановках применяют диэлектрические галоши

Правила хранения

Хранение в неправильных условиях может привести к тому, что диэлектрические галоши станут непригодными к дальнейшей эксплуатации, поэтому необходимо соблюдать определённые правила эксплуатации:

  • Температура в помещении должна составлять от 0 до 30°С. Слишком высокая или слишком низкая температура приведёт к появлению трещин в слое резины.
  • Галоши необходимо хранить на расстоянии от батарей и нагревателей не менее 1 м. Рядом с этими приборами температура воздуха повышена, что приводит к перегреву галош и пересыханию изоляции.
  • Следует избегать контакта защитных средств с маслом, нефтепродуктами и агрессивными жидкостями. Материал, из которого изготовлены галоши, от воздействия этих жидкостей трескается или размягчается и теряет механическую прочность.
  • В период хранения необходимо исключить контакт с твёрдыми, а тем более острыми предметами. Для этого галоши помещают в шкаф или на отдельно расположенный стеллаж.

Диэлектрическую обувь, утратившую изоляционные свойства, хранить вместе с исправной нельзя. Её необходимо утилизировать или использовать для защиты от дождя и влаги.
